单相型号 HY400‑31045 中频电源介绍

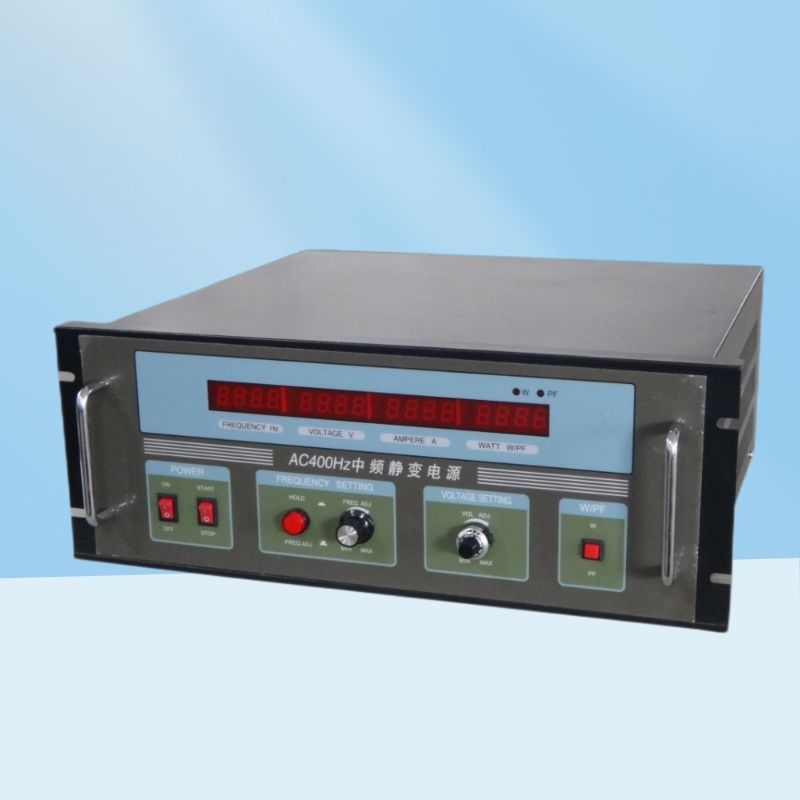

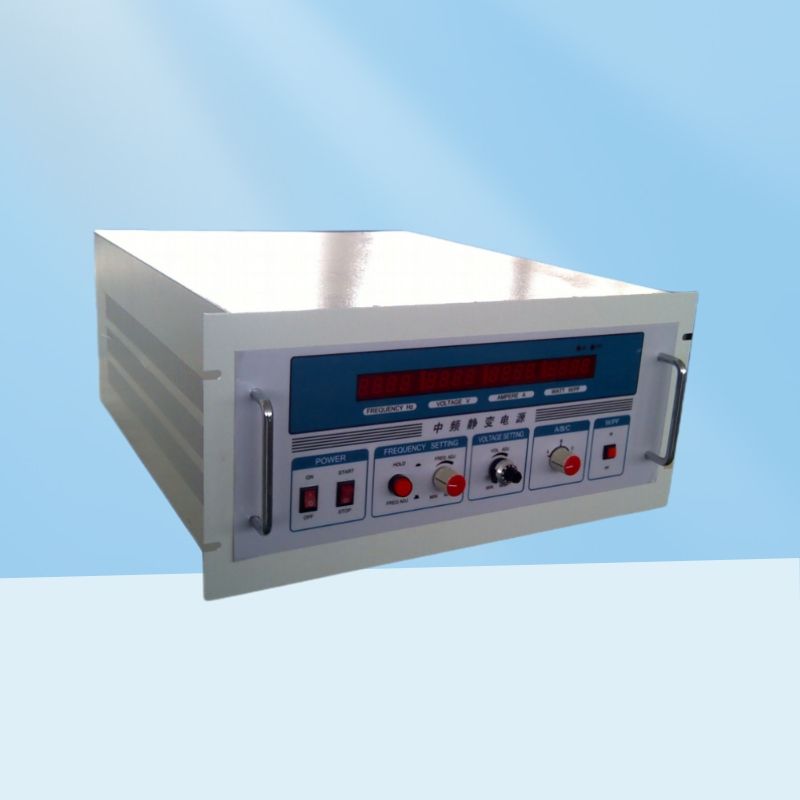

HY400‑31045 中频电源额定容量 45KVA，三相 380V 输入，单相 400Hz 中频输出，额定输出电流 391A，属于大功率柜式中频电源。适用于大型航空部件地面供电模拟、军工大功率整机通电测试、工业 400Hz 大功率负载老化试验。整机柜体尺寸 450×830×1100mm，内部采用多组 IGBT 模块并联扩容，输出回路铜排、滤波器件按大电流等级选型，强制风扇制冷散热。面板四位 LED 显示器，可切换显示频率、电压、电流、功率或功率因数。设备具备过压、过流、过温、过载、短路全套保护，故障自动报警停机。设备工作温度‑10℃~50℃，0‑90% 非凝结湿度环境；海拔≤2000 米足功率输出，绝缘及耐压满足大功率试验设备安全要求。
单相型号 HY400‑31045 中频电源技术参数表
| 参数项目 | 技术指标 |
|---|---|
| 型号 | HY400‑31045 |
| 额定容量 | 45KVA |
| 输出电流 | 391A |
| 电路方式 | IGBT/SPWM 脉宽调制方式 |
| 输入电压 | 三相 380V±10% |
| 输入频率 | 50Hz±10% |
| 输出相位 | 单相 |
| 输出电压 | 单相 115V 额定，0‑150V 可调 |
| 输出频率 | 400Hz 定频，300Hz‑500Hz 可调 |
| 负载稳压率 | ≤±1% |
| 频率稳定度 | 定频≤±0.01%，调频≤±0.1% |
| 波形失真度 | THD≤3% |
| 反应时间 | ≤2mS |
| 电表显示 | 频率、电压、电流、功率或功率因数，四位 LED 显示 |
| 保护功能 | 过压、过流、过温、过载、短路保护及自动报警 |
| 绝缘电抗 | 500Vdc 20MΩ |
| 耐压绝缘 | 1800Vac/5mA/1 分钟 |
| 冷却方式 | 强制风扇制冷 |
| 工作温度 | -10℃~50℃ |
| 相对湿度 | 0‑90%（非凝结状态） |
| 海拔高度 | ≤2000 米足功率输出 |
| 尺寸（宽 × 深 × 高） | 4508301100 mm |
单相型号 HY400‑31045 中频电源工作原理
HY400‑31045 中频电源采用三相 AC‑DC‑AC 变换，多 IGBT 模块并联逆变拓扑。三相 380V 输入经过 EMI 滤波抑制电网侧干扰，送入大功率三相整流单元生成高压直流母线。DSP 数字控制系统输出多路相位同步 SPWM 驱动信号，驱动多组并联 IGBT 功率模块，完成直流到中频脉冲交流的变换。逆变输出的高频脉冲送入适配大电流工况的 LC 滤波系统，滤除开关谐波得到高质量单相 400Hz 正弦交流电。
输出侧多路高速采样电路采集电压电流，反馈至 DSP 闭环运算，负载波动、输入电压扰动下整机反应时间≤2ms，保证负载稳压率≤±1%，波形 THD≤3%。设备软硬件双重防护，硬件保护独立运行，出现过压、过流、短路、功率器件超温故障，立刻封锁 IGBT 驱动，切断功率输出，同时启动报警。柜体采用独立分区风道，针对并联功率模块定向风冷，解决大电流工况发热，保障宽温环境连续工作。整机严格执行绝缘电阻、耐压出厂检测。
单相型号 HY400‑31045 中频电源频率范围
支持 400Hz 标准定频输出，300Hz‑500Hz 连续调频输出；定频稳定度≤±0.01%，调频稳定度≤±0.1%；整机反应时间≤2ms，输出波形 THD≤3%。
单相型号 HY400‑31045 中频电源电压范围
额定输出单相 115V；电压 0‑150V 连续可调；负载稳压率≤±1%；绝缘电抗 500Vdc 下 20MΩ；耐压绝缘 1800Vac/5mA，1 分钟。
单相型号 HY400‑31045 中频电源生产厂家
生产厂家：山东合运电气，支持功率扩容、通讯协议定制、外部 PLC 联动控制。
