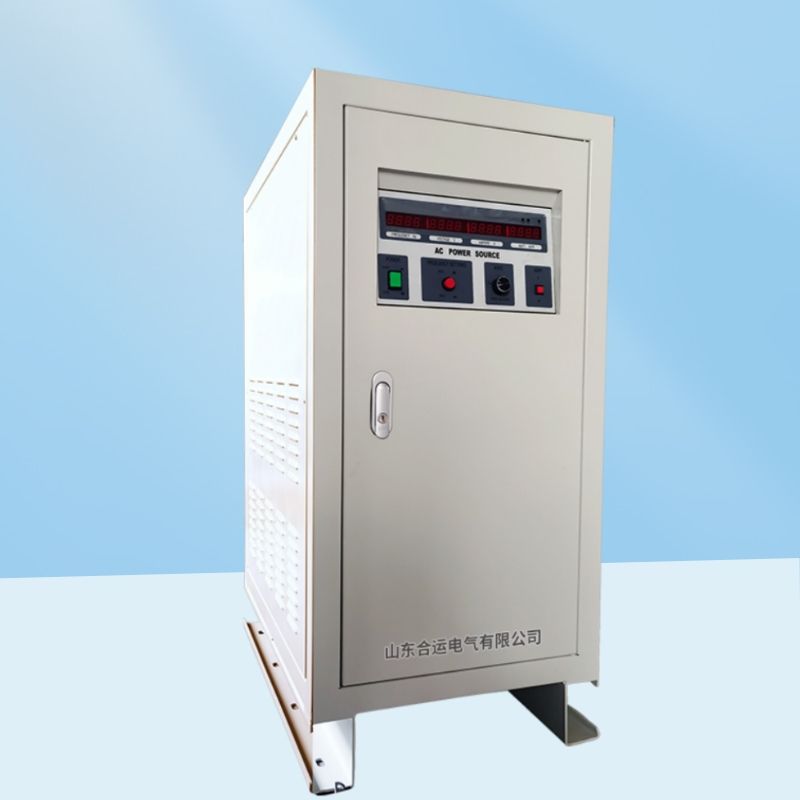

单相型号 HY400‑31030 中频电源介绍
HY400‑31030 中频电源额定容量 30KVA，三相 380V 输入，单相 400Hz 中频输出，额定输出电流 260A，属于大功率落地柜机型。应用于航空地面试验站、军工整机调试平台、大功率 400Hz 电机及机载设备老化测试。整机柜体升级为 450×830×1100mm 大尺寸柜体，内部功率器件、母线铜排、滤波回路全部按照大电流工况设计，强制风扇制冷，散热能力大幅提升。面板四位 LED 显示，支持频率、电压、电流、功率、功率因数参数查看。设备具备过压、过流、过温、过载、短路保护与自动报警功能。设备工作温度‑10℃~50℃，相对湿度 0‑90%（非凝结）；海拔≤2000 米足功率输出，严格的绝缘耐压工艺保障大功率试验环境安全。
单相型号 HY400‑31030 中频电源技术参数表
| 参数项目 | 技术指标 |
|---|---|
| 型号 | HY400‑31030 |
| 额定容量 | 30KVA |
| 输出电流 | 260A |
| 电路方式 | IGBT/SPWM 脉宽调制方式 |
| 输入电压 | 三相 380V±10% |
| 输入频率 | 50Hz±10% |
| 输出相位 | 单相 |
| 输出电压 | 单相 115V 额定，0‑150V 可调 |
| 输出频率 | 400Hz 定频，300Hz‑500Hz 可调 |
| 负载稳压率 | ≤±1% |
| 频率稳定度 | 定频≤±0.01%，调频≤±0.1% |
| 波形失真度 | THD≤3% |
| 反应时间 | ≤2mS |
| 电表显示 | 频率、电压、电流、功率或功率因数，四位 LED 显示 |
| 保护功能 | 过压、过流、过温、过载、短路保护及自动报警 |
| 绝缘电抗 | 500Vdc 20MΩ |
| 耐压绝缘 | 1800Vac/5mA/1 分钟 |
| 冷却方式 | 强制风扇制冷 |
| 工作温度 | -10℃~50℃ |
| 相对湿度 | 0‑90%（非凝结状态） |
| 海拔高度 | ≤2000 米足功率输出 |
| 尺寸（宽 × 深 × 高） | 4508301100 mm |
单相型号 HY400‑31030 中频电源工作原理
HY400‑31030 中频电源采用三相大功率整流 + 多并联 IGBT 逆变方案。三相 380V 工业交流电经三相 EMI 滤波，消除电网带来的浪涌、谐波干扰后送入大功率三相整流模块，生成稳定高压直流母线。DSP 主控系统根据用户设定的电压频率参数，输出多路同步 SPWM 驱动信号，驱动多组并联 IGBT 功率模块，实现大功率逆变输出。逆变输出高频脉冲经过大电流专用 LC 滤波网络，滤除开关谐波，输出低失真单相 400Hz 正弦电压。
输出回路多路采样单元实时采集电压、电流，送入 DSP 实现高速闭环控制，负载跳变响应时间≤2ms，保证负载稳压率≤±1%，波形 THD≤3%。设备采用硬件优先保护机制，当发生短路、过流、功率器件超温，硬件回路直接切断 IGBT 驱动，同步报警。柜体采用分区风道设计，功率器件独立风冷通道，解决大电流带来发热问题，保证‑10~50℃宽温环境稳定运行。整机出厂执行绝缘电阻及耐压测试，满足大功率军工试验设备安全标准。
单相型号 HY400‑31030 中频电源频率范围
提供 400Hz 定频模式与 300Hz‑500Hz 调频模式。定频模式频率稳定度≤±0.01%；调频模式 300‑500Hz 连续可调，调频稳定度≤±0.1%。整机反应时间≤2ms，输出波形总谐波失真 THD≤3%。
单相型号 HY400‑31030 中频电源电压范围
额定输出单相 115V；电压可调区间 0‑150V 连续可调；负载稳压率≤±1%；绝缘电抗 500Vdc 条件 20MΩ；耐压绝缘 1800Vac/5mA，1 分钟无击穿闪络。
单相型号 HY400‑31030 中频电源生产厂家
生产厂家：山东合运电气，支持柜体结构改造、通讯接口扩展、输出回路定制。
咨询联系方式：189‑0531‑9377（微信同号）。
