三相型号 HY400‑33045 中频电源技术参数表
| 项目 | 参数值 |
|---|---|
| 型号 | HY400‑33045 |
| 额定容量 | 45KVA |
| 输出电流 | 391A |
| 电路方式 | IGBT/SPWM 脉宽调制方式 |
| 输入电压 | 三相 380V±10% |
| 输入频率 | 50Hz±10% |
| 输出相数 | 三相 |
| 输出电压 | 相电压 115V（线电压 200V）额定；相电压 0‑150V 可调（线电压 0‑200V） |
| 输出频率 | 400Hz 定频，300‑500Hz 可调 |
| 负载稳压率 | ≤±1% |
| 频率稳定度 | 定频≤±0.01%，调频≤±0.1% |
| 波形失真度 | THD≤3% |
| 反应时间 | ≤2mS |
| 显示方式 | 四位 LED，显示频率、电压、电流、功率或功率因数 |
| 保护功能 | 过压、过流、过温、过载、短路保护及自动报警 |
| 绝缘电阻 | 500Vdc，20MΩ |
| 耐压绝缘 | 1800Vac/5mA/1 分钟 |
| 冷却方式 | 强制风扇制冷 |
| 工作温度 | -20℃‑60℃ |
| 相对湿度 | 0‑90%（非凝结状态） |
| 海拔高度 | ≤1500 米 |
| 设备尺寸（宽 × 深 × 高） | 50012001200mm |

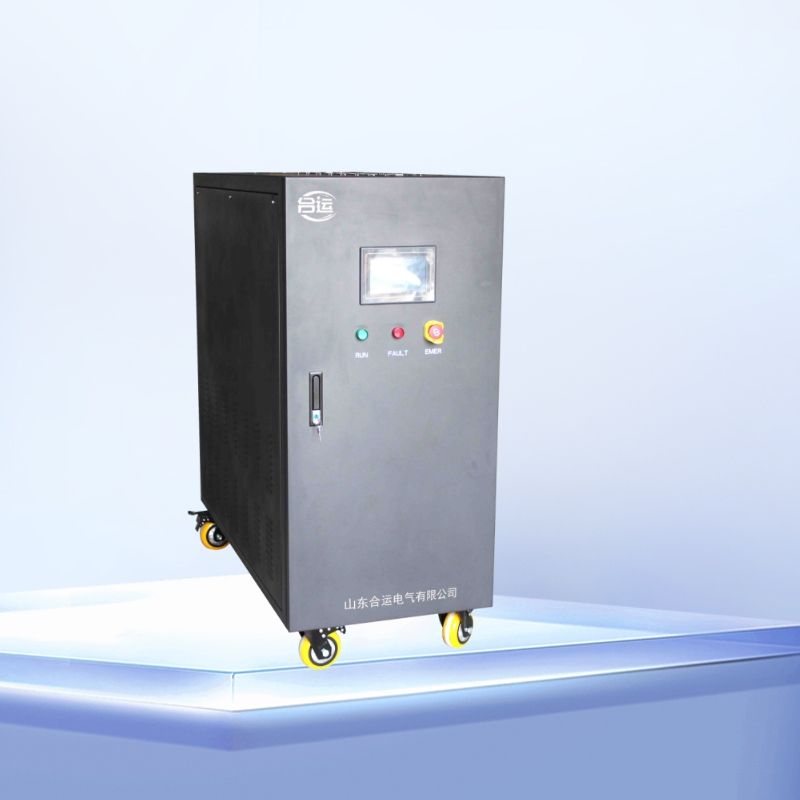

三相型号 HY400‑33045 中频电源介绍
HY400‑33045 额定 45KVA，三相 380V 工业输入，输出电流高达 391A，属于大功率中频静变电源。多用于大型航空地面试验室，整套机载系统模拟供电。整机内部功率单元多组并联，抗冲击能力强，适合多设备同时满载测试。
三相型号 HY400‑33045 中频电源工作原理
三相工频整流得到直流母线，多组 IGBT 功率模块并联输出，DSP 数字控制系统完成 SPWM 调制；大功率输出滤波单元保证正弦波形质量。系统具备输入缺相保护，输出三相不平衡保护；对功率器件、电抗器、变压器多点测温，分级告警，故障快速切断输出。
三相型号 HY400‑33045 中频电源频率范围
额定定频 400Hz，调频区间 300‑500Hz；定频稳定度≤±0.01%，调频模式≤±0.1%。
三相型号 HY400‑33045 中频电源电压范围
额定相电压 115V，线电压 200V；相电压 0‑150V、线电压 0‑200V 连续可调；负载稳压率≤±1%。
三相型号 400hz HY400‑33045 中频电源生产厂家
山东合运电气原厂大功率机型，支持并机扩容方案，咨询 189‑0531‑9377（微信同号）。
