三相型号 HY400‑33060 中频电源技术参数表
| 项目 | 参数值 |
|---|---|
| 型号 | HY400‑33060 |
| 额定容量 | 60KVA |
| 输出电流 | 521A |
| 电路方式 | IGBT/SPWM 脉宽调制方式 |
| 输入电压 | 三相 380V±10% |
| 输入频率 | 50Hz±10% |
| 输出相数 | 三相 |
| 输出电压 | 相电压 115V（线电压 200V）额定；相电压 0‑150V 可调（线电压 0‑200V） |
| 输出频率 | 400Hz 定频，300‑500Hz 可调 |
| 负载稳压率 | ≤±1% |
| 频率稳定度 | 定频≤±0.01%，调频≤±0.1% |
| 波形失真度 | THD≤3% |
| 反应时间 | ≤2mS |
| 显示方式 | 四位 LED，显示频率、电压、电流、功率或功率因数 |
| 保护功能 | 过压、过流、过温、过载、短路保护及自动报警 |
| 绝缘电阻 | 500Vdc，20MΩ |
| 耐压绝缘 | 1800Vac/5mA/1 分钟 |
| 冷却方式 | 强制风扇制冷 |
| 工作温度 | -20℃‑60℃ |
| 相对湿度 | 0‑90%（非凝结状态） |
| 海拔高度 | ≤1500 米 |
| 设备尺寸（宽 × 深 × 高） | 60013501460mm |
三相型号 HY400‑33060 中频电源介绍

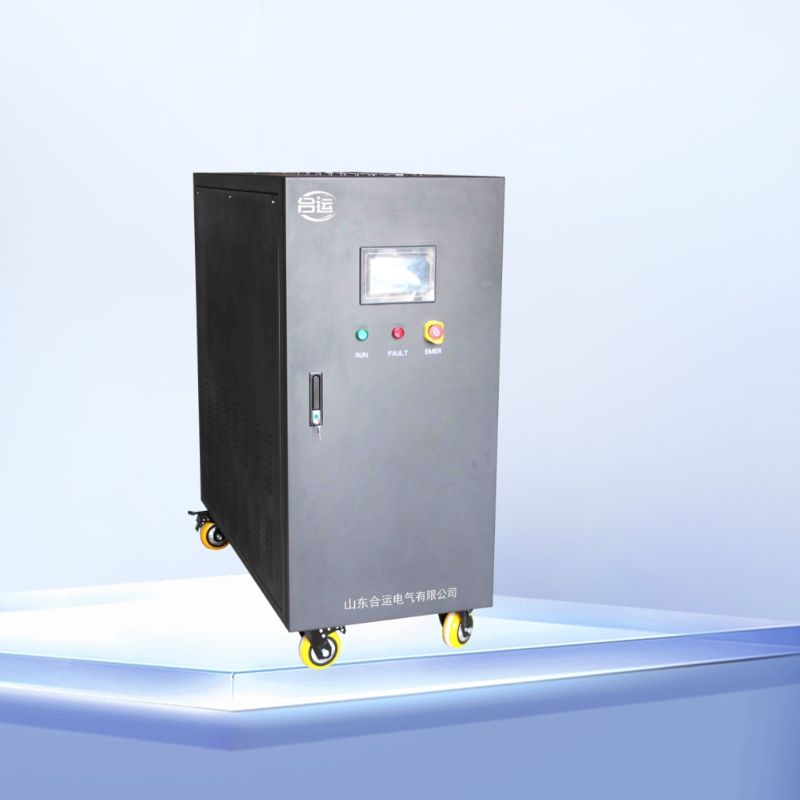

HY400‑33060 容量 60KVA，三相 380V 输入，输出电流 521A，为超大型立式机柜，属于大功率航空中频电源。用于整机级航空设备地面供电模拟，军工实验室大型测试平台。整机功率裕量大，适合长期满负荷、冲击负载工况。
三相型号 HY400‑33060 中频电源工作原理
三相交流电经大功率三相整流模块转换为直流，多支路 IGBT 并联实现大电流输出；DSP 数字 SPWM 逆变控制，输出侧采用大功率滤波组件。整机具备输入缺相、三相不平衡监测；输出分相电流保护；风机智能调速散热，多点温度分级报警。
三相型号 HY400‑33060 中频电源频率范围
标准定频 400Hz，调频 300‑500Hz；定频稳定度≤±0.01%，调频≤±0.1%，带载调频不跳变。
三相型号 HY400‑33060 中频电源电压范围
额定相电压 115V（线电压 200V）；相电压 0‑150V，线电压 0‑200V 可调，负载稳压率≤±1%。
三相型号 400hz HY400‑33060 中频电源生产厂家
山东合运电气，大功率机柜式中频电源，支持上位机软件定制开发，咨询 189‑0531‑9377（微信同号）。
