航空器材400Hz中频供电专用系统解决方案

航空器材400Hz中频供电专用系统解决方案

一、方案概述

航空机载设备、飞机地面维护供电、航空精密测试设备统一采用400Hz中频交流电供电制式，与民用工业50Hz工频市电存在本质差异。雷达、陀螺仪、航电控制系统、机载精密器材、整机飞机地面通电等场景，对电源频率精度、电压稳定性、波形纯净度、三相平衡度要求极高，普通工频电源直接供电会造成测试数据失真、精密器件工作异常，甚至烧毁高价值航空设备。

本方案以400Hz中频电源为核心设备，搭建航空专用中频供电测试系统，可将厂区、机库50Hz工业市电精准转换为标准115V/200V、400Hz纯净中频电源，完整复刻机载发电工况与机场地面供电标准，全面覆盖航空器材测试、雷达陀螺仪精密检定、机场维修作业、机库飞机地面通电保障等全场景需求，为航空研发、生产、维修提供合规、稳定、安全的标准化中频供电环境。

二、项目痛点与需求分析

（一）核心痛点

1. 供电制式不兼容：民用50Hz市电无法匹配航空400Hz中频标准，直接上电会导致陀螺仪姿态偏移、雷达信号异常、航电模块报错、机载设备无法正常启停，无法开展有效测试与检修工作。
2. 电源波形质量差：普通电源谐波含量高、三相不平衡、频率漂移大，航空精密设备对电磁环境极度敏感，劣质供电会造成测试数据偏差、设备隐性老化，无法满足航空试验检定标准。
3. 场景适配性单一：航空行业同时存在实验室精密测试、车间部件维修、机库整机地面供电、外场移动检修等多场景作业，传统设备无法兼顾高精度测试与大功率持续供电需求。
4. 无数据溯源与合规保障：航空试验、维修作业对过程可追溯、数据可存档要求严苛，普通供电设备无参数记录、无运行日志、无故障留存功能，无法满足航空质量管理体系验收要求。
5. 设备安全防护不足：航空器材单价高、精密性强，普通电源保护机制简单，面对瞬态冲击、短路、缺相等异常工况，无法快速保护负载，极易造成昂贵设备损毁。

（二）核心需求

1. 稳定输出标准400Hz低畸变正弦中频电源，支持电压、频率高精度可调，满足航空115V单相、200V三相供电标准；
2. 适配雷达、陀螺仪、航空零部件、机载系统、飞机整机地面通电等多品类、多场景测试检修需求；
3. 支持长时间连续满载运行，可适配实验室长效老化试验、机库常态化整机通电作业；
4. 具备航空级多重安全防护、故障锁存、声光报警、硬件急停功能，全方位保护精密航空负载；
5. 支持运行数据实时采集、存储、导出、溯源，可对接上位机及试验管理系统，满足航空合规归档要求；
6. 设备形态灵活，可适配实验室固定安装、车间工位部署、机库大功率供电、移动维修作业。

三、整体解决方案设计

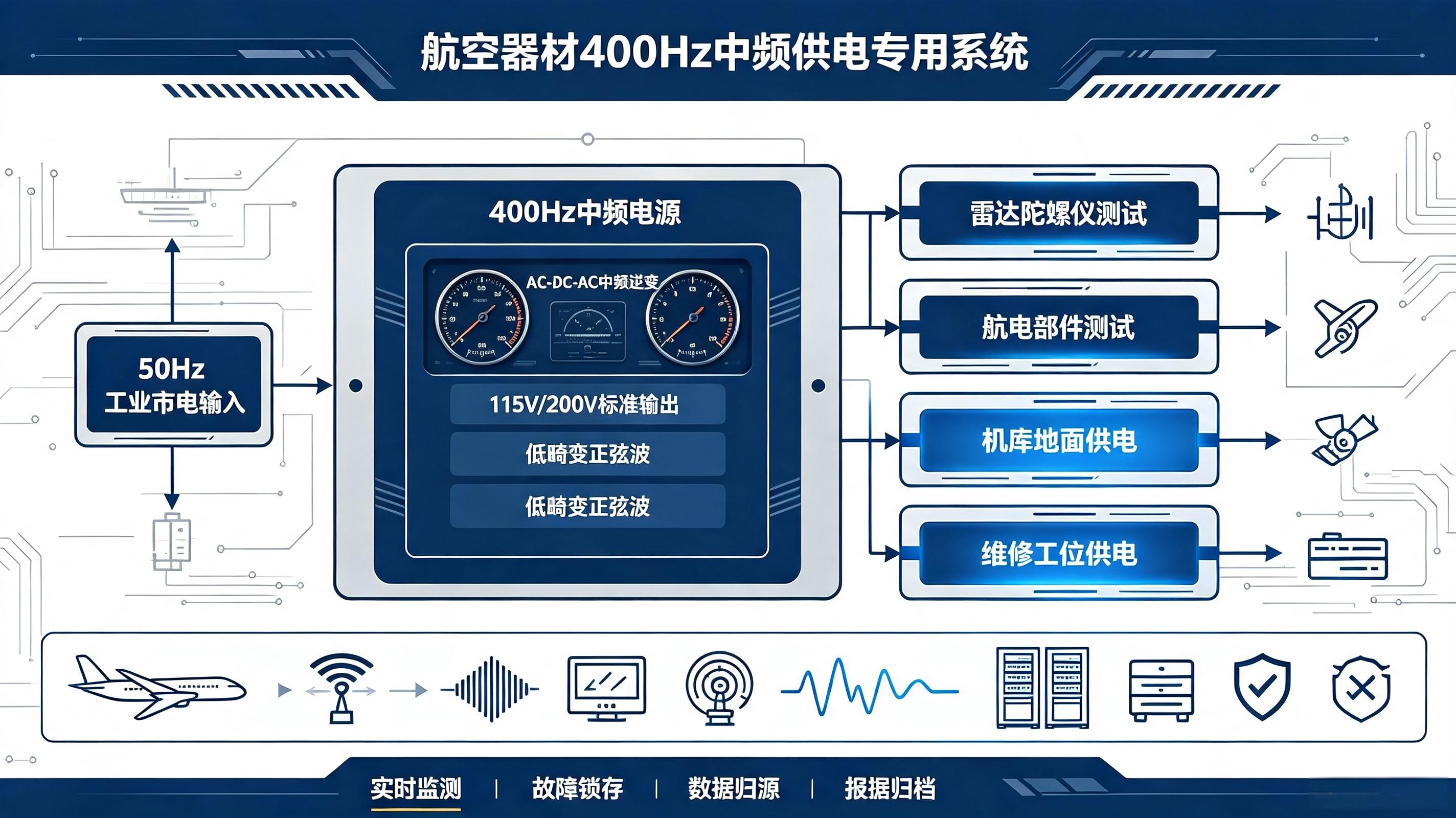

（一）系统核心架构

本系统采用工业级AC-DC-AC全桥逆变中频架构，以400Hz中频电源为核心，集成高精度测控模块、波形优化模块、安全防护模块、数据采集溯源模块，组成一体化航空专用中频供电系统。可将常规50Hz工业市电转换为高稳定、低谐波、高精度的400Hz中频交流电，完整模拟飞机机载发电机与机场地面电源工况。

系统架构层级：市电输入层→整流稳压层→中频逆变变频层→智能测控与波形优化层→航空负载输出层→安全防护+数据溯源层

（二）核心设备：400Hz中频电源功能配置

本系统专用400Hz中频电源针对航空行业严苛工况定制开发，适配精密测试与整机供电场景，核心功能与参数如下：

1. 标准中频精准输出：标准输出航空专用400Hz工频，频率调节范围360Hz–440Hz，频率精度≤±0.05Hz；电压支持0–400V精准可调，标配115V单相、200V三相航空标准制式，完全贴合航空供电规范。
2. 超高纯净波形输出：采用高频SPWM逆变与滤波优化技术，输出纯正正弦波，总谐波失真THD≤1.5%，三相电压相位平衡度极高，无杂波干扰，充分满足雷达、陀螺仪等高精密设备的电磁供电要求，杜绝测试误差与设备干扰故障。
3. 全天候长效运行能力：工业级整机架构，搭载大功率智能散热系统，支持7×24小时连续满负荷稳定运行，适配航空零部件长时间老化、飞机整机长时间地面通电检修作业。
4. 智能精准测控系统：搭载高清彩色触控屏，实时显示三相电压、电流、频率、功率、功率因数、运行时长等核心参数；内置多组航空专用参数模板，一键调用标准400Hz工况，支持自定义参数存储、快捷切换。

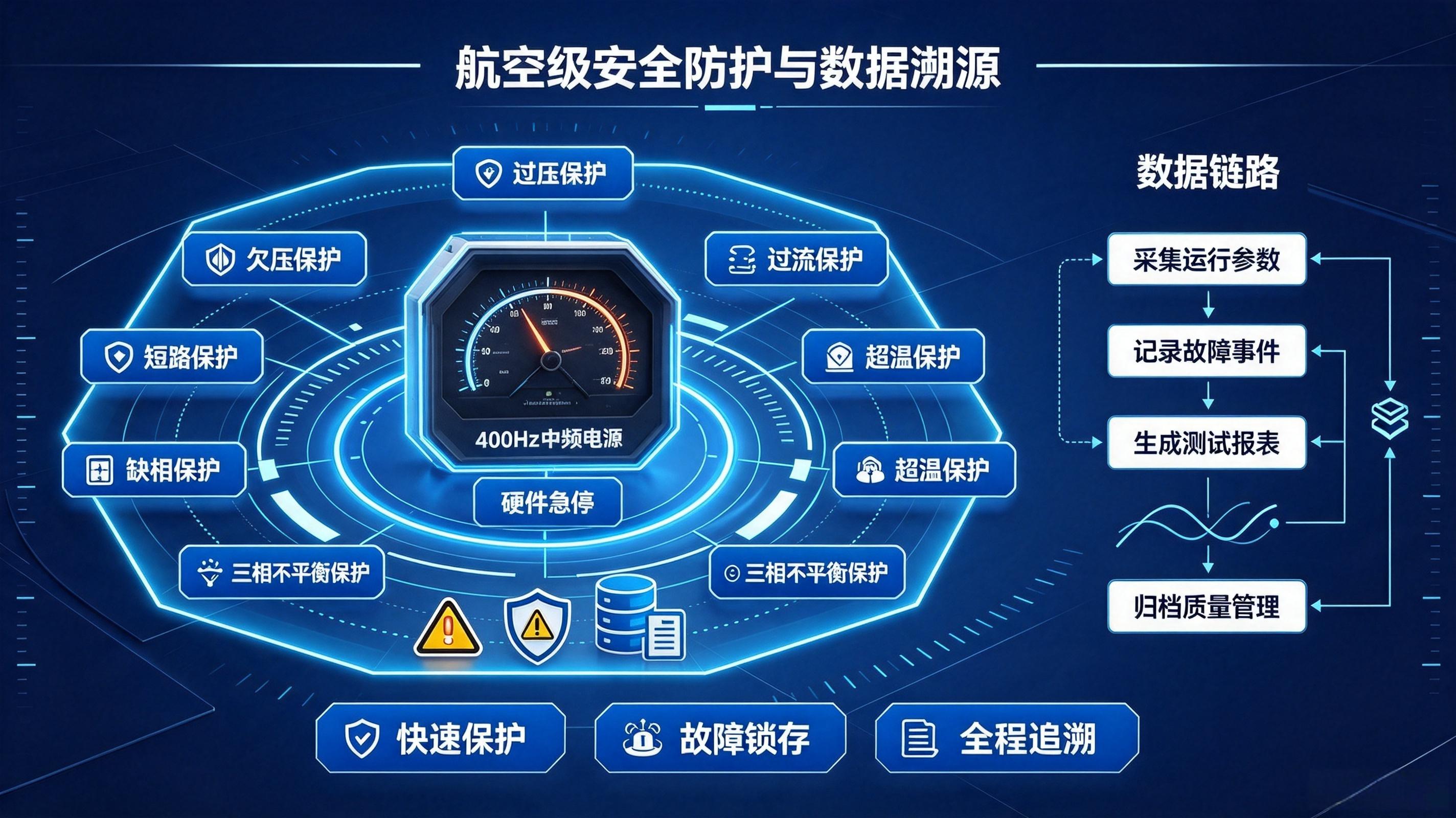

5. 航空级全方位安全防护：集成过压、欠压、过流、过载、短路、超温、缺相、三相不平衡多重软硬件保护；配备硬件急停接口、故障声光报警、故障状态锁存功能，可一时间切断电源，最大程度保护高价值航空待测设备。
6. 全程数据溯源与系统联动：自动实时采集、存储所有运行工况数据，支持数据导出、报表生成；标配RS485、以太网通讯接口，可对接上位机、试验MES、质量管理系统，实现测试、检修全过程数据溯源，满足航空行业合规归档与验收要求。

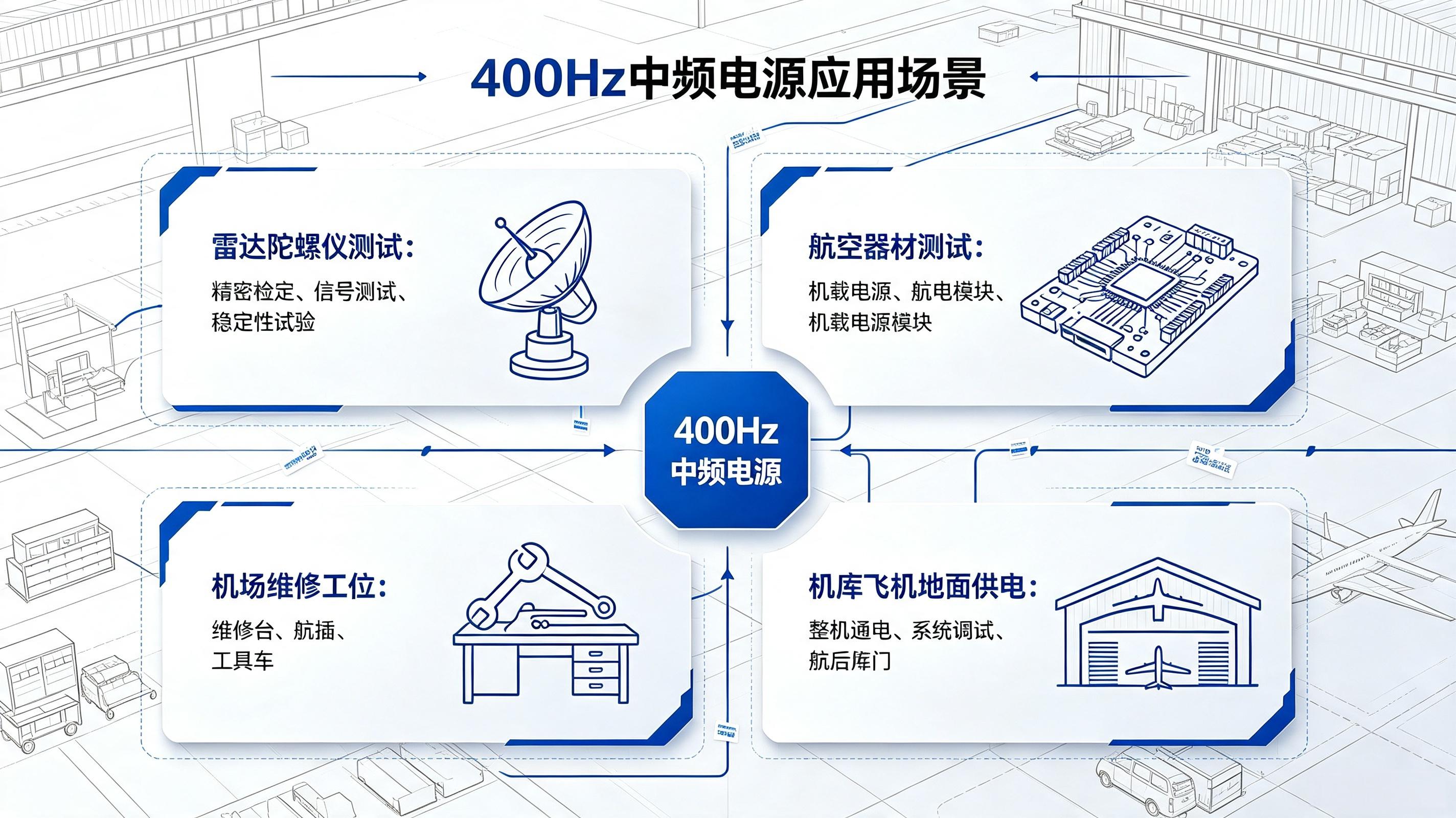

（三）系统适配应用场景

本系统全覆盖航空研发、生产、测试、维修、地面保障全场景，通用性与专业性兼备：

1. 精密航电设备测试：雷达系统、陀螺仪、机载传感器、航电控制器、导航设备等精密部件的研发调试、性能检定、稳定性老化测试。
2. 航空器材成品测试：机载电源、航空灯具、作动器、电磁阀、机载控制模块等航空零部件出厂测试与老化验证。
3. 机场维修工位供电：航空维修车间、外场检修工位，为各类航空部件检修、调试、标定提供标准400Hz中频供电。
4. 机库飞机地面保障：飞机停放维护阶段，替代机载发电机，为整机提供标准400Hz地面通电电源，满足整机通电自检、系统调试、设备检修、航后维护作业需求。

四、标准化测试与供电作业流程

结合航空行业标准化作业规范，配套专属中频供电作业流程，保障测试精准、作业安全、过程合规：

1. 工况参数预设：根据待测航空设备类型，调用系统内置航空标准模板，锁定400Hz标准频率、115V/200V额定电压，完成参数校准。
2. 安全接线自检：设备完全断电状态下完成接线作业，核对相序、线路绝缘、接插件可靠性，确认所有安全保护功能正常启用。
3. 空载精度校验：空载启动设备，运行3-5分钟，确认频率、电压、波形、三相平衡度指标稳定达标，无异常波动。
4. 负载通电作业：平稳接入待测设备或飞机整机，启动供电模式，开展精密测试、部件老化、整机通电检修等作业。
5. 实时工况监测：系统全程自动监测运行参数，实时记录数据，出现电压异常、电流过载、波形畸变等问题自动告警、停机锁存，规避设备损坏风险。
6. 作业归档留存：作业完成后平稳断电，整理设备运行数据，导出试验报表存档，完成作业记录与质检归档，满足航空溯源要求。

五、方案核心优势

1. 严格匹配航空400Hz标准：1:1复刻机载中频供电工况，超高频率精度与波形质量，彻底解决工频市电无法适配航空设备的行业难题，保障测试数据真实有效、检修作业合规。
2. 高精性能适配精密设备：超低谐波、高三相平衡度、无电磁干扰，完美适配雷达、陀螺仪等高灵敏度航空精密器件，杜绝隐性损伤与测试误差。
3. 全场景通用适配能力：一机兼顾实验室精密研发测试、车间部件维修、机库整机大功率供电、外场移动检修，适配航空全业务场景，降低设备投入成本。
4. 军工级安全防护体系：多重软硬件双重保护+硬件急停+故障锁存，全方位防护高价值航空负载，从源头规避设备损毁风险。
5. 全流程数据合规可溯源：全程数据记录、报表导出、系统对接，完全满足航空质量管理、试验检定、项目验收的归档要求。
6. 工业级稳定长效运行：针对航空不间断作业场景优化，抗干扰、耐老化、故障率低，适配机库、车间长期常态化作业。

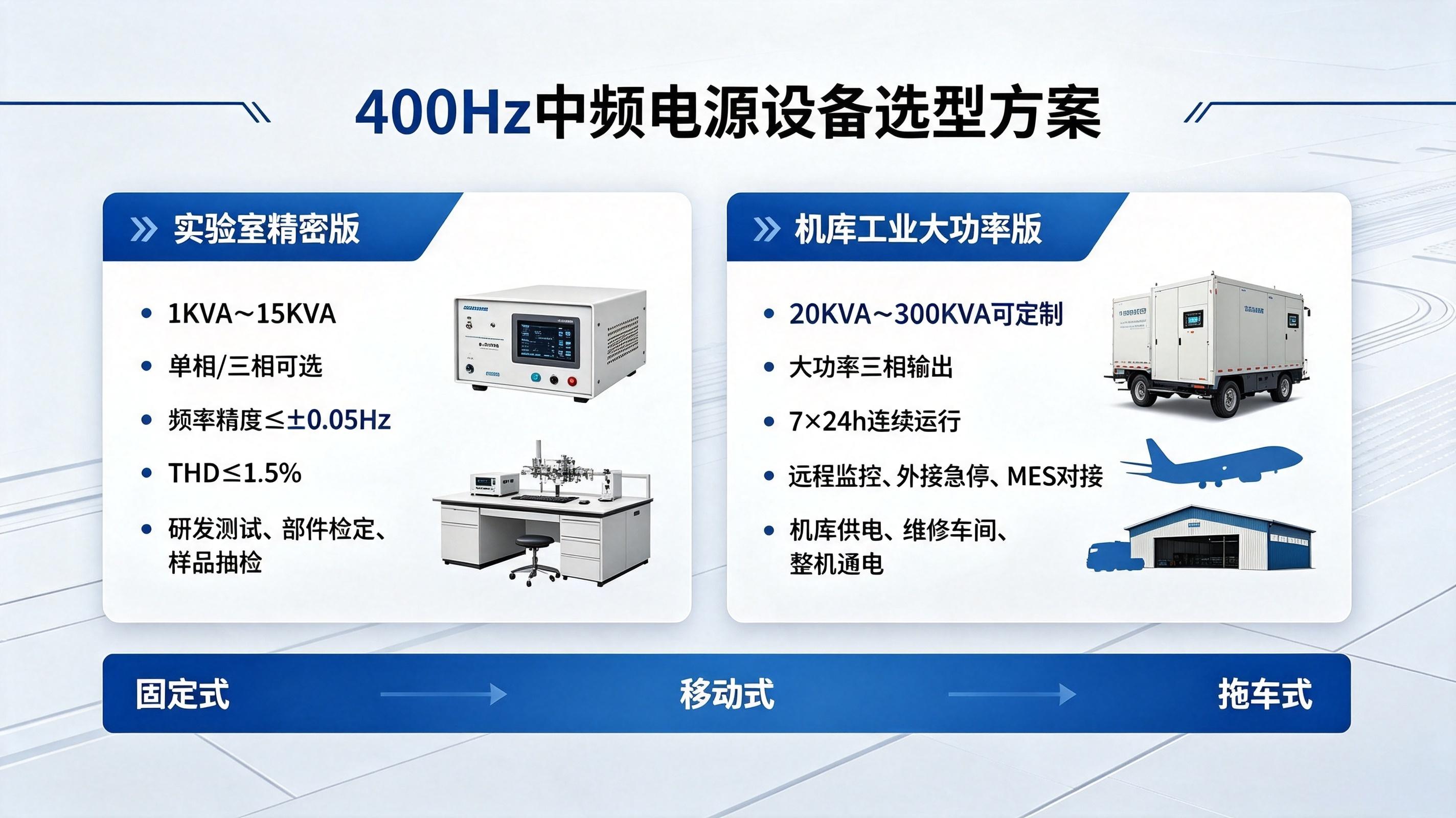

六、设备选型与配置方案

根据航空行业不一样的作业场景，划分实验室精密版、机库大功率版两套选型方案，精准匹配不一样的工况需求：

（一）实验室精密版（研发测试/部件检定）

适用于航空实验室、研发中心、质检工位，主打超高精度、低谐波、小体积，用于精密航电部件测试、样品检定、研发调试、小批量老化。

• 额定功率：1KVA～15KVA
• 输出制式：单相/三相可选，标准400Hz航空中频输出
• 精度等级：电压精度≤±0.2%，频率精度≤±0.05Hz，THD≤1.5%
• 核心配置：高清触控操作、高精度波形优化、基础数据存储、全套安全防护、参数模板存储
• 适用场景：雷达陀螺仪测试、航电模块检定、航空零部件研发测试、样品质量抽检

（二）机库工业大功率版（整机地面供电/维修）

适用于机场机库、大型维修车间，主打大功率、不间断满载运行、抗冲击负载，满足飞机整机地面通电、大型航空成套设备检修需求。

• 额定功率：20KVA～300KVA可定制
• 输出制式：大功率三相400Hz中频输出，支持大冲击负载稳定输出
• 运行能力：工业强化架构，7×24h连续满载运行，散热冗余充足，适配长时间整机通电作业
• 升级配置：远程监控、MES系统对接、云端数据存储、外接硬件急停、分区过载保护、故障自动溯源
• 形态可选：固定式机柜、移动式拖车电源，适配机库固定工位与外场移动作业
• 适用场景：飞机整机机库地面供电、大型航空系统检修、机场常态化维修保障

七、安全操作与运维注意事项

针对航空设备高精密、高价值、高安全等级特性，制定专项作业与运维规范，保障系统稳定运行与设备安全：

• 严格工况匹配：作业前必须核对待测航空设备额定参数，匹配400Hz标准电压、频率，严禁超压、超频、超功率运行，避免精密器件击穿损坏。
• 断电规范操作：所有接线、拆线、改线、检修操作必须在设备完全断电状态下进行，严格核对相序与接口定义，杜绝错相、虚接、短路故障。
• 作业前功能校验：每次整机、精密设备通电前，需确认过流、短路、超温、缺相等保护功能正常启用，急停装置有效可用。
• 常态化设备运维：定期清理设备散热风道粉尘，保障散热效率；每季度校准输出频率、电压精度，确保测试数据精准合规；定期备份作业数据，防止数据丢失。
• 规范作业环境：设备需部署在干燥、无尘、无腐蚀性气体、无强电磁干扰的作业区域，避免恶劣环境电源精度与设备使用寿命。
• 故障规范处置：设备触发告警停机后，禁止强行重启，需先排查并排除待测负载故障、线路故障后，方可恢复作业。

八、项目实施与售后保障

（一）项目实施流程

提供航空行业专属一站式落地服务，从方案定制到验收交付全程闭环，快速实现投产使用：

1. 现场勘测与方案定制：根据客户设备类型、测试场景、功率需求、场地条件，定制适配机型、功率、安装形态的专属中频供电方案。
2. 出厂精准校准调试：设备出厂前按照航空400Hz标准完成满负载测试、精度校准、波形优化、功能全检，确保设备达标出厂。
3. 现场安装与技术培训：上门完成设备安装、接线调试、工况模板预设，对操作人员开展规范作业、参数设置、故障排查、数据归档全流程培训。
4. 试运行与项目验收：配合客户开展设备试运行、设备对接测试、工况验证，核对供电精度、稳定性、保护功能，完成项目验收交付。
5. 长期技术运维跟进：建立专属项目档案，持续提供技术支持与设备运维服务，保障系统长期稳定运行。

（二）售后保障体系

• 质保服务：整机1年免费质保，核心中频逆变模块、控制系统提供2年长效质保，质保期内非人为损坏免费维修、更换配件。
• 技术支持：7×24小时线上技术咨询，快速解决工况设置、设备调试、数据导出、系统对接等使用问题。
• 上门服务：设备出现重大故障，专业工程师48小时内上门检修，最大限度减少测试、维修作业停工损失。
• 免费升级服务：终身免费系统固件升级、航空专用工况模板更新，适配新型航空设备测试供电需求。

九、方案总结

本套航空器材400Hz中频供电专用系统，精准解决航空行业50Hz工频市电与400Hz中频供电制式不匹配、供电精度不足、波形质量差、测试数据不合规、设备安全性低等核心痛点。以工业级400Hz中频电源为核心，高度还原机载发电与机场地面供电标准，全面覆盖精密航电测试、航空器材检定、机场维修、机库飞机地面通电等全业务场景。

系统具备频率电压精度高、波形质量优、安全防护完备、数据全程可溯源、场景适配性强等核心优势，可有效保障航空测试数据精准可靠、维修作业规范合规、高价值航空设备安全运行，是航空制造、航空维修、机场地面保障单位的标准化核心供电配套系统。
