三相型号 HY400‑13003 中频电源技术参数表
| 项目 | 参数值 |
|---|---|
| 型号 | HY400‑13003 |
| 额定容量 | 3KVA |
| 输出电流 | 26A |
| 电路方式 | IGBT/SPWM 脉宽调制方式 |
| 输入电压 | 单相 220V±10% |
| 输入频率 | 50Hz±10% |
| 输出相数 | 三相 |
| 输出电压 | 相电压 115V（线电压 200V）额定；相电压 0‑150V 可调（线电压 0‑200V） |
| 输出频率 | 400Hz 定频，300‑500Hz 可调 |
| 负载稳压率 | ≤±1% |
| 频率稳定度 | 定频≤±0.01%，调频≤±0.1% |
| 波形失真度 | THD≤3% |
| 反应时间 | ≤2mS |
| 显示方式 | 四位 LED，显示频率、电压、电流、功率或功率因数 |
| 保护功能 | 过压、过流、过温、过载、短路保护及自动报警 |
| 绝缘电阻 | 500Vdc，20MΩ |
| 耐压绝缘 | 1800Vac/5mA/1 分钟 |
| 冷却方式 | 强制风扇制冷 |
| 工作温度 | -20℃‑60℃ |
| 相对湿度 | 0‑90%（非凝结状态） |
| 海拔高度 | ≤1500 米 |
| 设备尺寸（宽 × 深 × 高） | 350560600mm |
三相型号 HY400‑13003 中频电源介绍

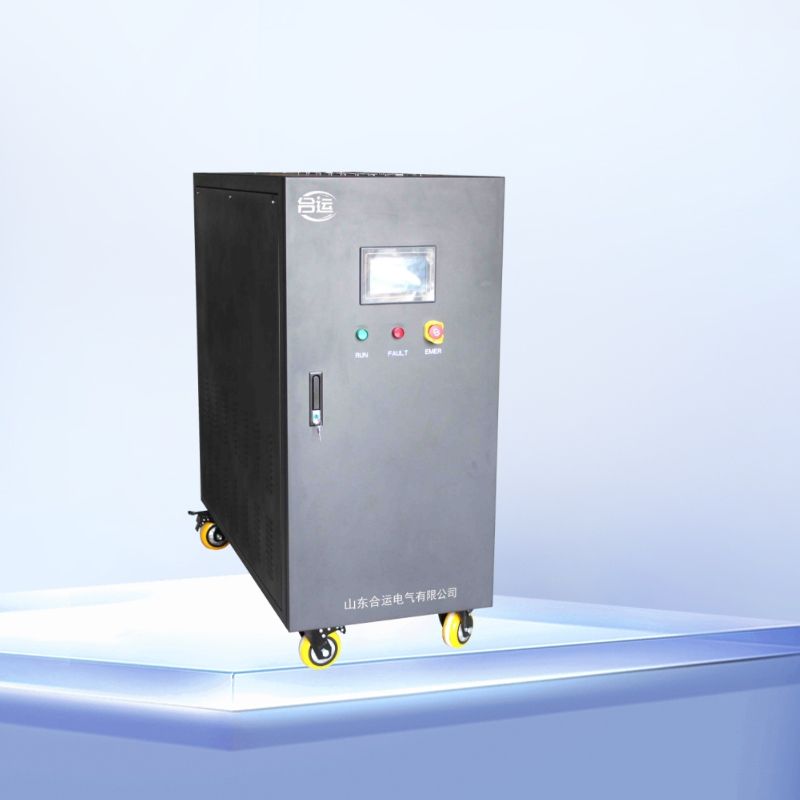

HY400‑13003 为 3KVA 柜式中频电源，依旧采用单相 220V 输入，普通市电即可供电，摆脱现场无三相电的限制。输出电流 26A，可同时带动多套中小型航空被测部件。设备适合航空维修车间、教学实训平台，兼顾阻性、感性负载。内部散热风机功率加大，大电流输出下温升控制良好，‑20℃低温环境可直接启动工作。
三相型号 HY400‑13003 中频电源工作原理
交‑直‑交逆变拓扑，单相输入整流滤波生成直流母线。DSP 针对 3KVA 功率等级优化电流闭环算法，输出 SPWM 脉冲驱动 IGBT 功率模块；经过改良 LC 滤波回路抑制谐波。整机增加模块温度监测点，过载时优先降额运行，超温直接停机报警；电压电流高速采样，负载突变响应时间小于 2ms。
三相型号 HY400‑13003 中频电源频率范围
标准定频 400Hz，调频区间 300Hz‑500Hz 连续可调；定频稳定度≤±0.01%，调频状态≤±0.1%。支持不停机在线调频，可用于被测产品频率适应性模拟测试。
三相型号 HY400‑13003 中频电源电压范围
额定相电压 115V，线电压 200V；相电压 0‑150V、线电压 0‑200V 连续可调。全负载稳压率≤±1%，轻载到满载切换电压波动小，可模拟电网电压跌落试验。
三相型号 400hz HY400‑13003 中频电源生产厂家
山东合运电气原厂制造，针对实验室多负载场景优化，支持输出端子、通信接口定制，业务咨询 189‑0531‑9377（微信同号）。
