三相型号 HY400‑13005 中频电源技术参数表
| 项目 | 参数值 |
|---|---|
| 型号 | HY400‑13005 |
| 额定容量 | 5KVA |
| 输出电流 | 43A |
| 电路方式 | IGBT/SPWM 脉宽调制方式 |
| 输入电压 | 单相 220V±10% |
| 输入频率 | 50Hz±10% |
| 输出相数 | 三相 |
| 输出电压 | 相电压 115V（线电压 200V）额定；相电压 0‑150V 可调（线电压 0‑200V） |
| 输出频率 | 400Hz 定频，300‑500Hz 可调 |
| 负载稳压率 | ≤±1% |
| 频率稳定度 | 定频≤±0.01%，调频≤±0.1% |
| 波形失真度 | THD≤3% |
| 反应时间 | ≤2mS |
| 显示方式 | 四位 LED，显示频率、电压、电流、功率或功率因数 |
| 保护功能 | 过压、过流、过温、过载、短路保护及自动报警 |
| 绝缘电阻 | 500Vdc，20MΩ |
| 耐压绝缘 | 1800Vac/5mA/1 分钟 |
| 冷却方式 | 强制风扇制冷 |
| 工作温度 | -20℃‑60℃ |
| 相对湿度 | 0‑90%（非凝结状态） |
| 海拔高度 | ≤1500 米 |
| 设备尺寸（宽 × 深 × 高） | 400800800mm |
三相型号 HY400‑13005 中频电源介绍

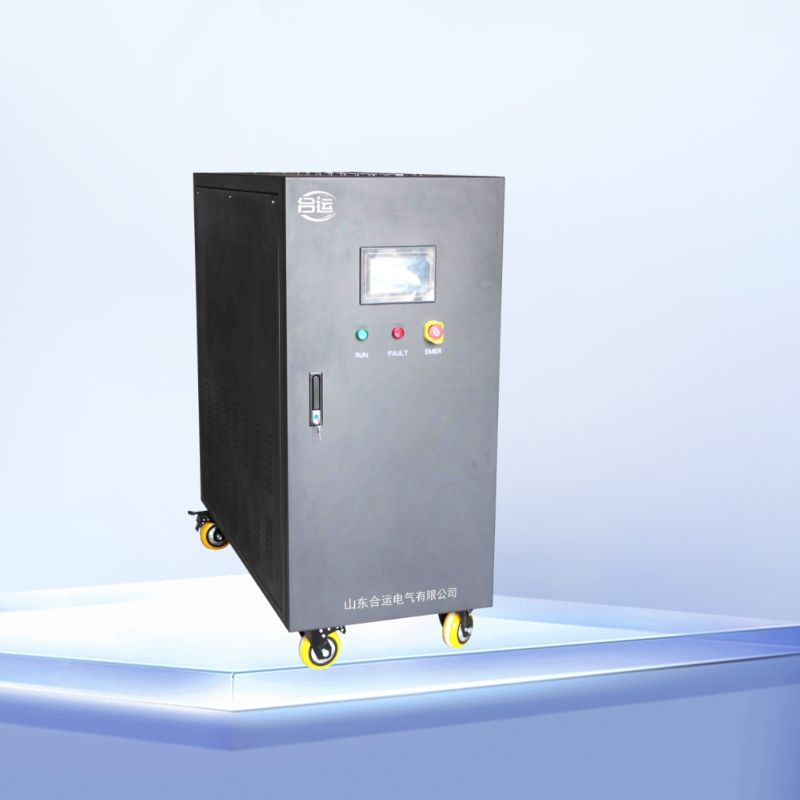

HY400‑13005 容量 5KVA，是单相输入系列功率最大机型，输入依旧为单相 220V，输出三相 400Hz 中频电，输出电流可达 43A。适合中型机载组件、航空地面模拟试验台使用。柜体加大，内部功率器件散热余量充足，可长时间满负荷连续运行，适合需要长时间老化测试的工况。
三相型号 HY400‑13005 中频电源工作原理
工频单相交流电经整流单元变换为直流，大容量电解电容组构建直流母线。主控 DSP 执行 SPWM 算法驱动大功率 IGBT 模块，后级大功率 LC 滤波网络处理高频脉冲，输出高质量正弦中频。针对大输出电流工况优化电流环，抑制负载冲击带来的扰动；多点位温度采集，对功率器件、电感分别测温，多重过热保护。
三相型号 HY400‑13005 中频电源频率范围
标准定频 400Hz，调频 300Hz‑500Hz；定频稳定精度≤±0.01%，调频≤±0.1%。整机可在满载工况下完成频率切换，LED 实时反馈实际输出频率。
三相型号 HY400‑13005 中频电源电压范围
额定相电压 115V（线电压 200V）；可调相电压 0‑150V，线电压 0‑200V。满载运行下负载稳压率≤±1%，支持电压慢变化模拟航空供电波动。
三相型号 400hz HY400‑13005 中频电源生产厂家
山东合运电气生产，单相输入大功率机型，可定制远程控制功能，咨询：189‑0531‑9377（微信同号）。
