出口电气产品60Hz工况测试老化系统解决方案

出口电气产品60Hz工况测试老化系统解决方案

一、方案概述

工业市电标准为50Hz/380V（220V），而欧美、东南亚、中东等海外主流出口市场普遍采用60Hz供电制式。电机、家用电器、电气成套设备等出口产品，若直接基于50Hz市电完成生产测试与老化，会出现转速偏差、功率不匹配、温控异常、控制系统时序紊乱等隐性问题，产品出口落地后极易出现性能不达标、频繁停机甚至整机损坏的情况，严重品牌口碑与交付质量。

本方案以变频电源为核心核心设备，搭建标准化60Hz交流电测试老化系统，可精准模拟海外60Hz标准电网工况，全面覆盖各类出口电气产品的出厂性能测试、满负荷老化、耐久性试验等全流程需求，提前排查频率、电压适配隐患，保障出口产品贴合海外电网标准，实现出厂即达标、海外零适配故障。

二、项目痛点与需求分析

（一）核心痛点

1. 电网制式不匹配：50Hz市电无法模拟海外60Hz工况，电机类产品频率偏差可导致转速偏差最高达17%，压缩机、驱动控制器等精密部件运行异常，常规测试无法暴露隐性质量问题。

2. 老化测试不标准：传统市电老化测试工况单一，无法复刻海外实际用电环境，产品出口后适配性差，返修率、客诉率居高不下。

3. 测试数据无溯源：普通供电设备无精准参数调控、时长记录、数据存储功能，无法满足出口产品质检溯源、合规验收的行业要求。

4. 适配品类有限：普通稳压设备仅能调压无法调频，无法适配电机、家电、成套电气等多品类出口产品的差异化测试老化需求。

（二）核心需求

1. 稳定输出标准60Hz纯净正弦波交流电，支持电压、频率精准可调，适配多国海外电网参数；

2. 满足电机、家用电器、电气成套系统等多品类产品的成品测试、满载老化、耐久性试验需求；

3. 支持长时间连续无人值守老化运行，具备定时、过载保护、故障报警功能；

4. 可实时采集、记录测试数据，支持数据溯源，适配企业质检体系与出口验收标准；

5. 系统兼容性强、操作便捷，适配量产流水线批量测试与实验室精准抽检场景。

三、整体解决方案设计

（一）系统核心架构

本系统采用AC-DC-AC高频逆变架构，以变频电源为核心，搭配测控系统、负载监测模块、安全保护模块、数据记录模块组成一体化测试老化系统。可将50Hz工业市电精准转换为稳定60Hz标准交流电，同时实现电压、频率、功率、电流等参数的精细化调控，完整复刻海外电网工况，为出口电气产品提供标准化测试老化环境。

系统架构层级：市电输入层→变频稳压调频层→智能测控层→产品测试老化负载层→数据存储与安全防护层

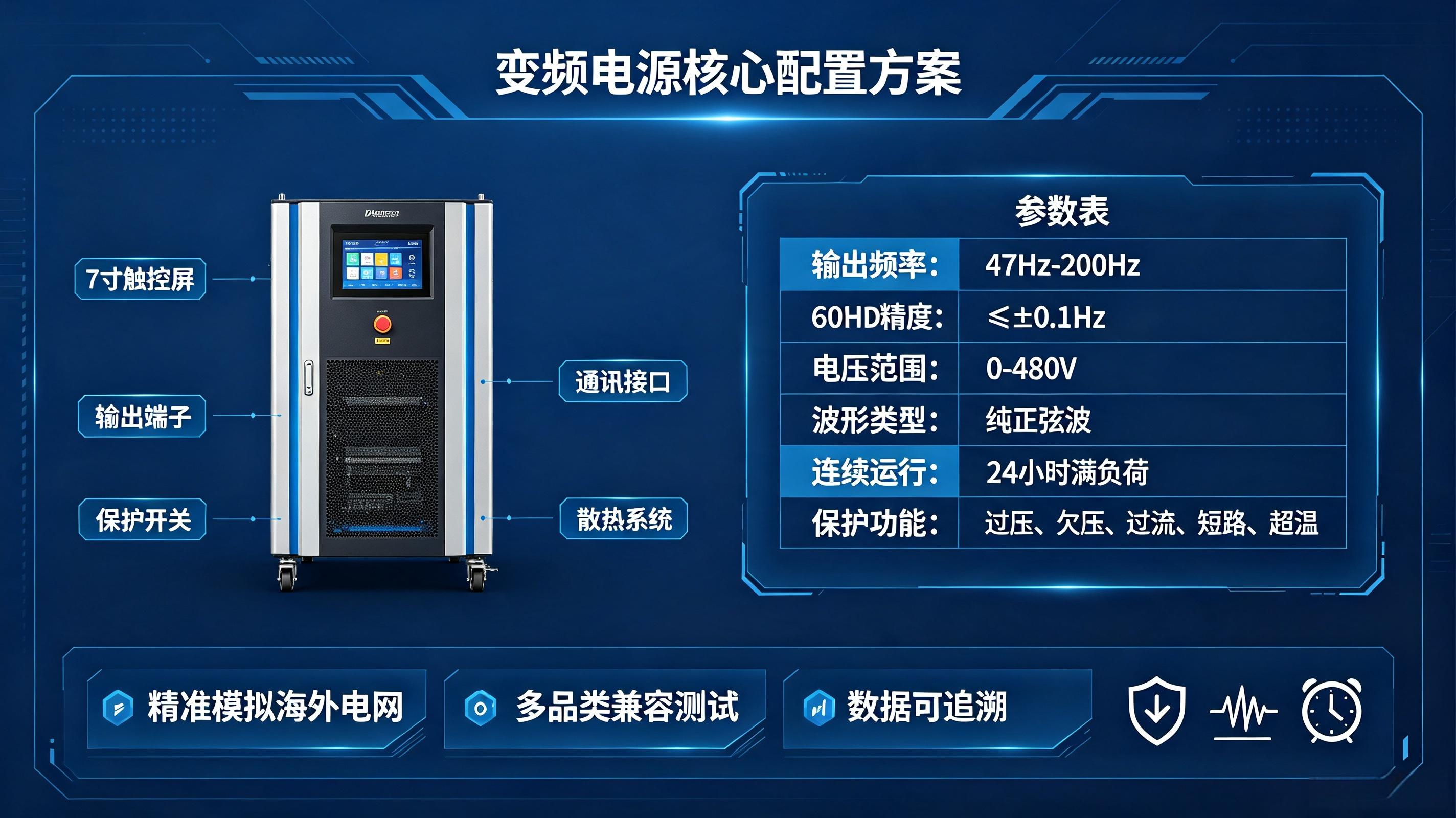

（二）核心设备：变频电源功能配置

本系统适配专用可编程变频电源，针对出口60Hz测试老化场景定制优化，核心功能与参数如下：

1. 精准制式转换：支持50Hz转60Hz双向精准切换，频率调节范围47Hz-200Hz，60Hz工况下频率精度≤±0.1Hz，完美适配海外标准电网频率；电压可按需调节0-480V，兼容全球各国民用、工业用电标准。

2. 纯净输出波形：采用高频PWM逆变技术，输出纯正正弦波，总谐波失真THD≤3%，杜绝谐波干扰，保障电机、精密电控部件测试老化过程稳定，避免杂波导致的测试误差与设备损坏。

3. 长效老化运行能力：支持24小时连续满负荷运行，搭载工业级散热系统，适配大批量产品长时间老化试验；内置0-9999小时超长定时功能，可自定义老化时长，实现无人值守作业。

4. 多维度智能测控：配备7寸彩色触摸屏，实时显示电压、电流、频率、功率、功率因数等核心参数，支持参数一键预设、快捷切换50/60Hz工况；支持多组独立输出，可同时对多台产品进行并行老化测试，提升测试效率。

5. 全方位安全防护：具备过压、欠压、过流、过载、短路、超温多重保护功能，故障自动停机、声光报警，有效保护待测产品与设备本体，杜绝老化测试过程中的安全隐患。

6. 数据溯源与联动：支持测试数据实时采集、存储、导出，可对接企业MES、质检管理系统，实现测试、老化数据全程溯源，满足出口产品合规验收、质检归档需求。

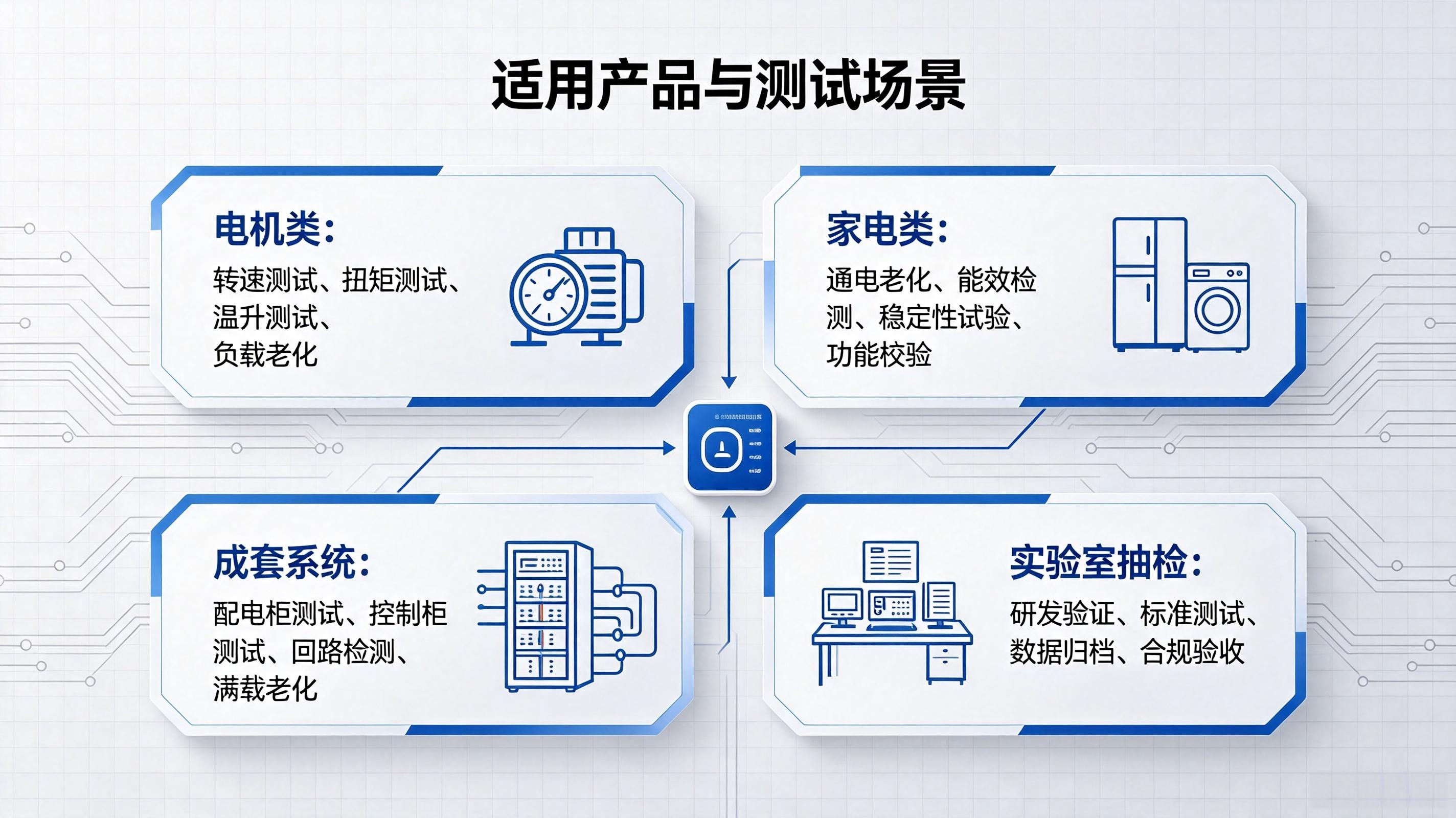

（三）系统适配应用场景

本系统可全面覆盖各类出口电气产品测试老化场景，通用性极强：

1. 电机类产品：出口伺服电机、异步电机、步进电机、水泵电机等，^[1]60Hz工况下转速、扭矩、温升、负载性能测试与整机老化，规避频率偏差导致的运行异常问题。

2. 家用电器类：空调、冰箱、洗衣机、小家电等出口家电，模拟海外60Hz市电环境，完成整机通电老化、能效测试、稳定性检测。

3. 电气成套系统：配电柜、控制柜、工控成套设备、电力配套系统等，60Hz工况下整机通电测试、回路检测、满载老化试验。

4. 实验室抽检认证：用于出口产品质检抽检、第三方认证测试，标准化60Hz工况保障测试数据精准合规，助力产品顺利通关。

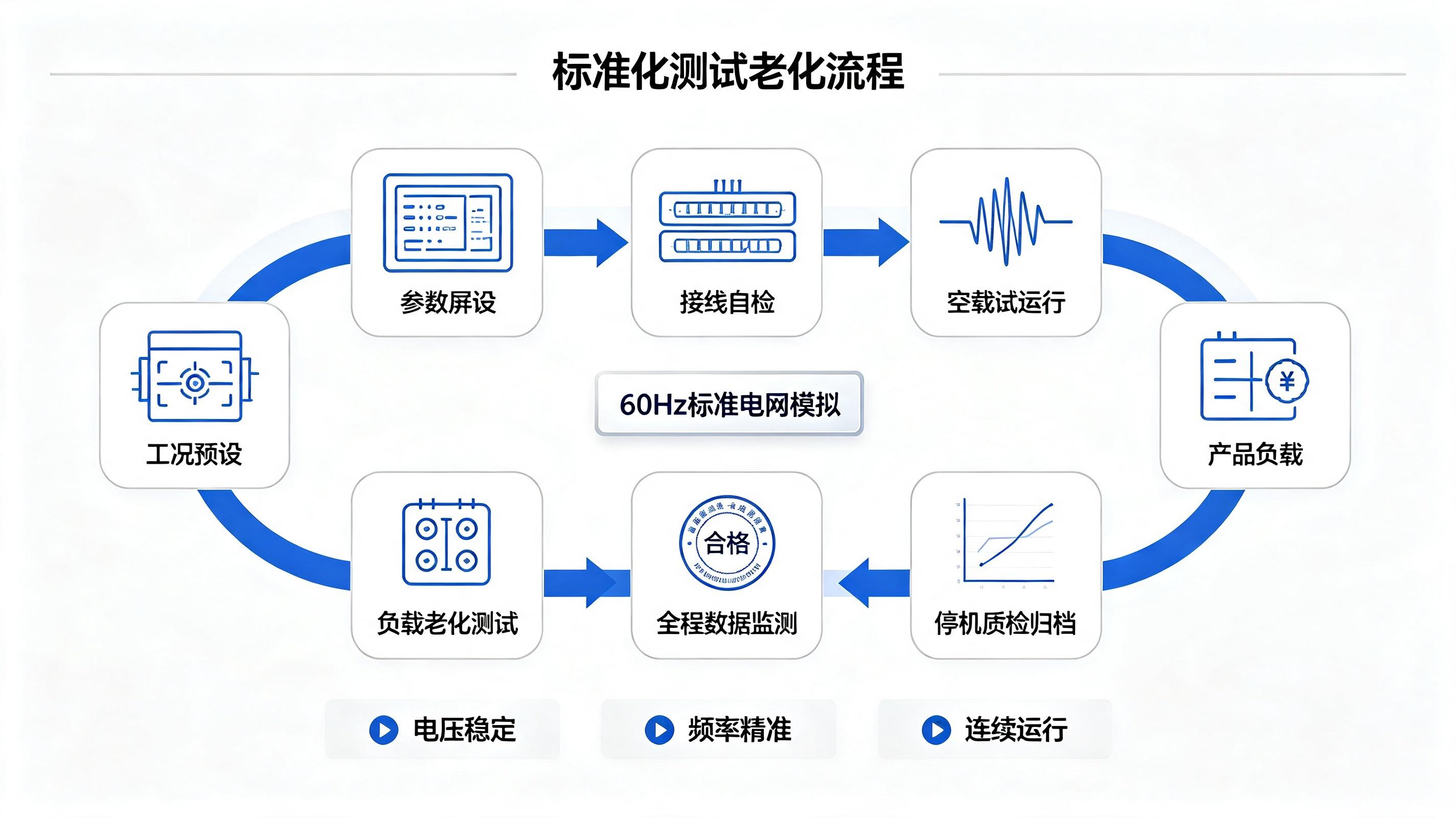

四、标准化测试老化流程

为保障出口产品质量统一、测试规范标准化，本系统配套标准化作业流程，适配量产流水线作业：

1. 工况预设：根据产品出口目标市场，在变频电源系统预设60Hz标准频率、对应额定电压，校准输出参数，确保工况贴合海外实际用电环境。

2. 设备接线自检：完成待测产品与系统接线，检查线路导通、绝缘状态，确认设备保护功能正常，杜绝接线故障。

3. 空载试运行：系统空载启动，稳定运行3-5分钟，确认输出波形、频率、电压参数精准稳定，无异常波动。

4. 负载老化测试：接入待测产品，启动定时老化程序，根据产品工艺要求设置4h、8h、24h等不一样的老化时长，系统自动运行、实时监测参数。

5. 全程数据监测：测试过程中系统自动记录电压、电流、温度、运行状态等数据，实时监控产品运行工况，出现异常自动报警停机。

6. 停机质检归档：老化时长结束后系统自动停机，人工检测产品外观、性能、温升状态，导出测试数据归档，合格产品流转出厂，不合格产品标记返修。

五、方案核心优势

1. 精准适配出口工况：彻底解决50Hz市电与海外60Hz电网制式不匹配问题，1:1复刻海外用电环境，从源头杜绝产品出口适配故障，大幅降低客诉与返修成本。

2. 一机多品类适配：可同时满足电机、家电、成套电气等多品类出口产品的测试老化需求，参数可调范围广，无需更换设备，降低企业设备采购成本。

3. 测试数据精准合规：高精度参数调控+全程数据溯源，测试结果贴合国际质检标准，助力产品顺利通过海外认证、海关验收。

4. 高效量产适配：支持多通道并行测试、无人值守长效老化，适配流水线大批量生产作业，大幅提升出厂测试效率。

5. 安全稳定耐用：工业级设备配置，多重安全防护，抗干扰、耐老化，适配工厂长时间连续运行场景，设备故障率低、运维成本低。

六、设备选型与配置方案

根据企业生产规模，提供标准化、量产型两套选型方案，适配不一样的产能需求：

（一）实验室标准版（小批量抽检/研发测试）

适配中小型企业、研发实验室，用于产品抽检、新品研发测试、小批量老化。设备体积小巧、精度等级高，侧重参数精准性与操作灵活性，满足研发调试、样品送检、小批次产品老化需求。

- 额定功率：1KVA～15KVA

- 输出制式：单相/三相可选，60Hz标准工频输出

- 精度等级：电压精度≤±0.5%，频率精度≤±0.1Hz

- 核心配置：7寸触控屏、基础数据记录、定时老化功能、基础安全防护

- 适用场景：新品研发性能验证、实验室质检抽检、外贸样品测试、小批量订单老化

（二）工厂量产版（流水线大批量老化）

针对大型生产车间、流水线批量作业场景设计，主打24小时不间断满负荷运行、多通道并行测试，适配电机、家电、成套电气大批量出厂老化测试，大幅提升生产质检效率。

- 额定功率：20KVA～500KVA可定制

- 输出制式：三相大功率输出，支持多路独立分压输出

- 运行能力：工业级整机架构，支持7×24h连续满载运行，散热冗余充足

- 升级配置：批量分组测试、云端数据存储、MES系统对接、远程监控、故障自动溯源

- 防护升级：搭载浪涌保护、漏电保护、分区过载保护，适配流水线密集作业场景

- 适用场景：规模化工厂量产老化、整线产品同步测试、大功率电气成套设备检测

七、安全操作与运维注意事项

为保障系统长期稳定运行、规避测试风险，规范老化测试作业流程，制定专项运维与操作规范，适配工厂常态化作业：

- 工况规范操作：严禁超额定电压、超额定功率长期负载运行，测试前需根据待测出口产品参数匹配60Hz标准工况，禁止参数随意超限设置，避免损伤设备与待测产品。

- 接线安全规范：所有接线、拆线操作必须在设备断电停机状态下进行，严禁带电插拔线路；定期检查接线端子、线缆绝缘层状态，杜绝线路老化、虚接引发短路、打火故障。

- 设备运行监护：长时间无人值守老化测试前，需确认设备过载、超温、短路保护功能正常启用；运行过程中若出现异响、过热、参数异常波动，需立即停机排查故障。

- 日常运维保养：定期清理设备散热风道灰尘，保障工业散热系统正常工作；每月校准电压、频率输出精度，确保测试数据精准合规；定期备份测试老化数据，防止数据丢失。

- 环境适配要求：设备需放置在干燥、通风、无腐蚀性气体、无强电磁干扰的车间环境，避免潮湿、高温、粉尘堆积设备使用寿命与测试精度。

八、项目实施与售后保障

（一）项目实施流程

提供一站式落地服务，从方案适配到落地交付全程跟进，快速助力企业投产使用：

1. 现场勘测与方案定制：根据客户产品品类、产能规模、车间场地，定制适配功率、通道数量的专属测试老化系统方案。

2. 设备生产与调试：标准化设备生产，出厂前完成60Hz工况满负荷测试、参数校准、功能调试，保障设备出厂达标。

3. 现场安装培训：上门完成设备安装、接线调试、工况预设，对操作人员开展设备操作、参数设置、故障排查、数据归档全流程培训。

4. 试运行验收：协助客户开展设备试运行，批量产品老化测试，核对测试数据精度、设备运行稳定性，完成项目验收交付。

5. 长期运维服务：建立专属售后档案，提供常态化技术支持与设备运维服务。

（二）售后保障体系

- 质保服务：整机提供1年免费质保，核心逆变模块、控制系统提供2年质保，质保期内非人为损坏免费维修、更换配件。

- 技术支持：提供7×24小时线上技术咨询，快速解答工况设置、设备调试、数据导出等使用问题。

- 上门服务：设备出现重大故障，就近工程师48小时内上门检修，最大程度减少停产损失。

- 升级服务：免费提供系统程序升级、工况参数模板更新，适配新款出口产品测试老化需求。

九、方案总结

本套60Hz电气产品测试老化系统，针对性解决出口电气产品因50Hz本土电网与海外60Hz电网制式不匹配，导致的测试不标准、产品适配性差、出口故障率高、质检无溯源等行业痛点。以工业级变频电源为核心，精准模拟海外标准用电工况，全面覆盖电机、家用电器、电气成套设备等全品类出口产品的研发测试、成品质检、批量老化、合规认证等全场景需求。

系统具备参数精准、运行稳定、安全可靠、兼容性强、数据合规可溯源等优势，可有效帮助出口生产企业标准化产品测试流程、降低产品返修与客诉成本、提升出口产品品质与市场竞争力，是出口电气企业标准化质检、规范化老化作业的核心配套系统。
