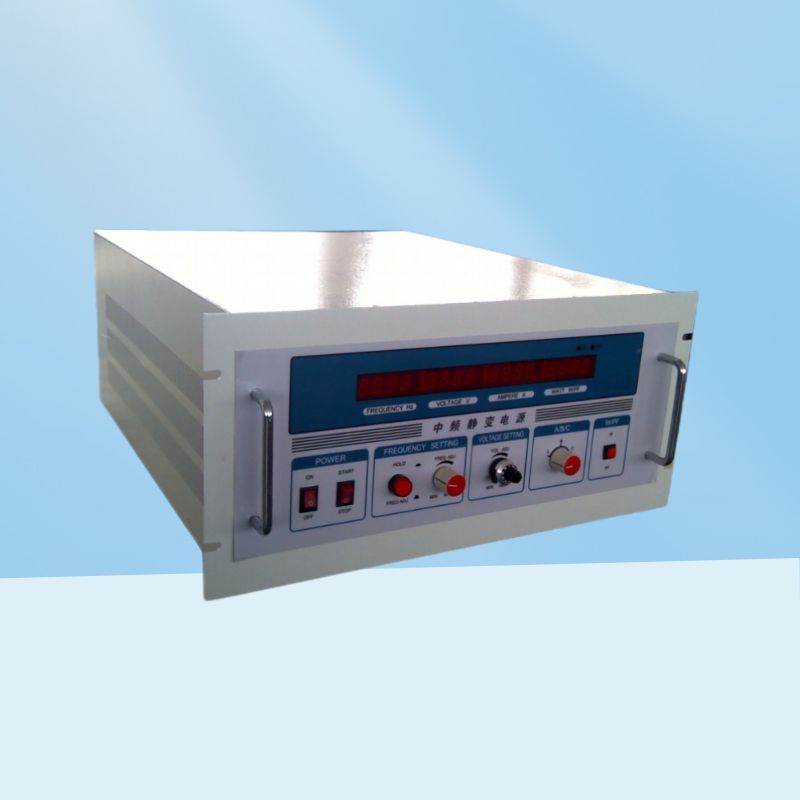

单相型号 HY400‑31020 中频电源介绍

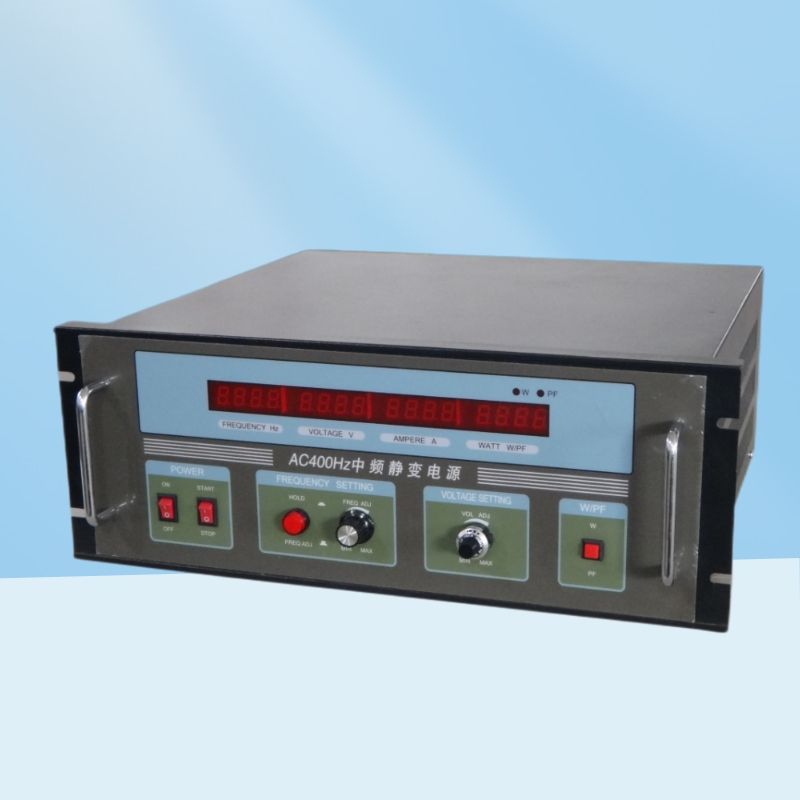

HY400‑31020 中频电源额定容量 20KVA，三相 380V 输入，单相 400Hz 中频输出，额定输出电流 173A，属于大功率落地柜式中频电源。多用于航空地面保障模拟供电、军工设备通电调试、科研院所大功率 400Hz 负载试验。整机柜体尺寸 400×660×700mm，强制风扇制冷散热，内部功率回路做电流扩容设计。面板四位 LED 显示，可轮换查看频率、电压、电流、功率或功率因数。整机集成全套电气故障保护，发生过压、过流、过温、过载、短路故障自动停机并报警。设备适应‑10℃~50℃工作温度，0‑90% 非凝结湿度环境；海拔 2000 米以内满功率输出，绝缘、耐压指标符合大功率试验设备规范，可长期连续满负载运行。
单相型号 HY400‑31020 中频电源技术参数表
| 参数项目 | 技术指标 |
|---|---|
| 型号 | HY400‑31020 |
| 额定容量 | 20KVA |
| 输出电流 | 173A |
| 电路方式 | IGBT/SPWM 脉宽调制方式 |
| 输入电压 | 三相 380V±10% |
| 输入频率 | 50Hz±10% |
| 输出相位 | 单相 |
| 输出电压 | 单相 115V 额定，0‑150V 可调 |
| 输出频率 | 400Hz 定频，300Hz‑500Hz 可调 |
| 负载稳压率 | ≤±1% |
| 频率稳定度 | 定频≤±0.01%，调频≤±0.1% |
| 波形失真度 | THD≤3% |
| 反应时间 | ≤2mS |
| 电表显示 | 频率、电压、电流、功率或功率因数，四位 LED 显示 |
| 保护功能 | 过压、过流、过温、过载、短路保护及自动报警 |
| 绝缘电抗 | 500Vdc 20MΩ |
| 耐压绝缘 | 1800Vac/5mA/1 分钟 |
| 冷却方式 | 强制风扇制冷 |
| 工作温度 | -10℃~50℃ |
| 相对湿度 | 0‑90%（非凝结状态） |
| 海拔高度 | ≤2000 米足功率输出 |
| 尺寸（宽 × 深 × 高） | 400660700 mm |
单相型号 HY400‑31020 中频电源工作原理
HY400‑31020 中频电源主回路采用三相整流后 H 桥大功率 IGBT 逆变拓扑。三相 380V 工频电源经过 EMI 滤波抑制电网干扰，送入三相整流模块，转换为高压直流母线。DSP 数字控制系统采集面板设定参数，输出多路 SPWM 驱动信号控制大功率 IGBT 模块完成逆变，输出高频调制脉冲。后端大电流 LC 滤波单元将脉冲波形还原为纯净单相 400Hz 正弦交流电。
输出端电压电流实时采样反馈至主控单元，形成高速闭环调节，负载发生突变时反应时间≤2ms，保证负载稳压率≤±1%，输出波形 THD≤3%。设备硬件保护回路独立工作，优先于软件逻辑，当检测故障时，迅速封锁逆变驱动，切断功率输出并启动报警提示。整机内部功率铜排、滤波器件均按照 20KVA 大电流工况选型，风道针对大功率发热器件做定向吹风散热，保证长期满功率工作可靠性，整机出厂完成绝缘电阻与耐压测试。
单相型号 HY400‑31020 中频电源频率范围
支持 400Hz 定频输出以及 300Hz‑500Hz 连续调频输出。定频模式频率稳定度≤±0.01%；调频模式调节区间 300‑500Hz，调频稳定度≤±0.1%。整机动态响应时间≤2ms，波形总谐波失真 THD≤3%。
单相型号 HY400‑31020 中频电源电压范围
额定输出单相 115V；电压 0‑150V 连续可调；全负载条件负载稳压率≤±1%；绝缘电抗 500Vdc 20MΩ；耐压绝缘 1800Vac/5mA，1 分钟无异常。
单相型号 HY400‑31020 中频电源生产厂家
生产厂家：山东合运电气，可定制远程控制、外部信号模拟、特殊保护逻辑。
咨询联系方式：189‑0531‑9377（微信同号）。
