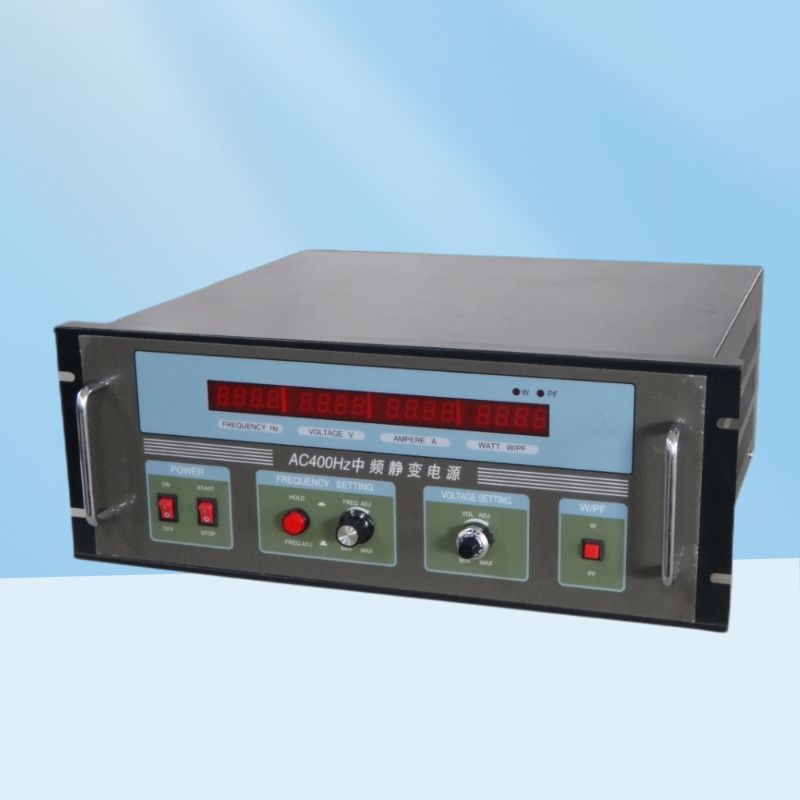

单项型号 HY400‑11001 中频电源介绍
HY400‑11001 中频电源额定容量 1KVA，单相 220V 输入，单相 400Hz 中频输出，属于机架式小功率中频电源。对比 500VA 型号输出能力提升，额定输出电流 8.6A，适合航空配件测试、小型雷达组件供电、院校实验室、检测机构做 400Hz 相关产品检测。设备采用 IGBT/SPWM 脉宽调制电路，强制风冷散热；面板四位 LED 可以循环查看频率、电压、电流、功率或者功率因数。设备内置完整的故障保护机制，出现故障自动报警停机。设备可在‑10℃~50℃环境下工作，相对湿度 0‑90% 非凝结环境正常运行，海拔 2000 米以内满功率输出。整机采用标准机架尺寸，便于安装在标准工业机柜内部，适合长时间不间断试验运行。
单项型号 HY400‑11001 中频电源技术参数表
| 参数项目 | 技术指标 |
|---|---|
| 型号 | HY400‑11001 |
| 额定容量 | 1KVA |
| 输出电流 | 8.6A |
| 电路方式 | IGBT/SPWM 脉宽调制方式 |
| 输入电压 | 单相 220V±10% |
| 输入频率 | 50Hz±10% |
| 输出相位 | 单相 |
| 输出电压 | 单相 115V 额定，0‑150V 可调 |
| 输出频率 | 400Hz 定频，300Hz‑500Hz 可调 |
| 负载稳压率 | ≤±1% |
| 频率稳定度 | 定频≤±0.01%，调频≤±0.1% |
| 波形失真度 | THD≤3% |
| 反应时间 | ≤2mS |
| 电表显示 | 频率、电压、电流、功率或功率因数，四位 LED 显示 |
| 保护功能 | 过压、过流、过温、过载、短路保护及自动报警 |
| 绝缘电抗 | 500Vdc 20MΩ |
| 耐压绝缘 | 1800Vac/5mA/1 分钟 |
| 冷却方式 | 强制风扇制冷 |
| 工作温度 | -10℃~50℃ |
| 相对湿度 | 0‑90%（非凝结状态） |
| 海拔高度 | ≤2000 米足功率输出 |
| 尺寸（宽 × 深 × 高） | 440405135 mm |
单项型号 HY400‑11001 中频电源工作原理
HY400‑11001 中频电源为 AC‑DC‑AC 逆变变换系统，采用 H 桥逆变拓扑结构。工频单相 220V 输入，经过 EMI 滤波抑制电网中的尖峰干扰，送入整流单元生成直流母线电压。DSP 数字控制系统接收面板设置的电压、频率参数，运算输出 SPWM 调制波，驱动 IGBT 功率管完成直流到中频交流的逆变转换。逆变输出的高频脉冲经过专用 LC 滤波网络，滤除开关谐波，输出高质量 400Hz 正弦波形。
系统通过高速 AD 采样电路持续采集输出侧电压与电流信号，形成闭环负反馈控制，当负载发生突变，控制系统快速调整 SPWM 占空比，整机响应时间控制在 2ms 以内。
电源采用软件监测叠加独立硬件保护双重防护机制，硬件保护优先级别最高，即使主控 DSP 程序异常，依旧可以实现过压、过流、短路、过温快速保护。整机严格执行绝缘、耐压工艺，保障试验场景人身及设备安全。
单项型号 HY400‑11001 中频电源频率范围
设备支持定频 400Hz 输出以及 300Hz‑500Hz 连续调频两种工作模式。
定频模式下频率稳定度≤±0.01%，精准模拟航空标准 400Hz 供电；调频模式频率调节范围 300Hz‑500Hz，调频稳定度≤±0.1%，用于产品频率适应性试验。负载跳变、频率切换工况整机反应时间≤2ms；输出正弦波形失真度 THD≤3%。
单项型号 HY400‑11001 中频电源电压范围
额定输出电压单相 115V；输出电压支持 0‑150V 连续可调，适配不一样的被测设备电压试验需求；全负载区间负载稳压率≤±1%。电气绝缘指标：500Vdc 下绝缘电抗 20MΩ；耐压绝缘 1800Vac/5mA，持续 1 分钟无击穿闪络。
单项型号 HY400‑11001 中频电源生产厂家
生产厂家：山东合运电气，支持机箱、功能、通讯接口等项目非标定制。
咨询联系方式：189‑0531‑9377（微信同号）。
