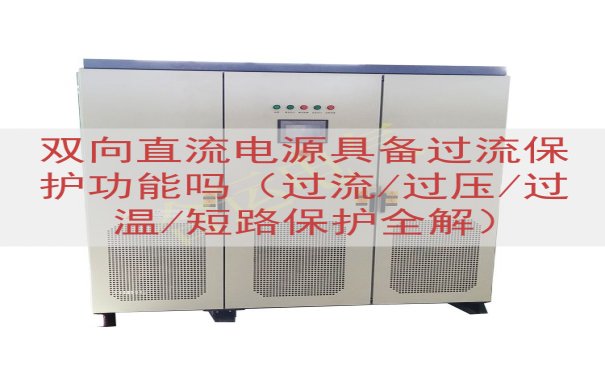

双向直流电源同时具备源与载两种工作状态，在动力电池充放电测试、储能变流器老化、光伏逆变器并网试验、电机控制器对拖试验中使用较多。设备一边输出能量，一边回收能量，电流方向随工况切换，保护逻辑比单向电源复杂。用户选型时经常问一句：这类电源到底有没有过流保护。答案是有，而且过流、过压、过温、短路四类保护通常同时配置。下面按类别说明各自的检测位置与动作过程。

一、过流保护的检测与动作

过流保护的检测环节在直流母线与输出端。霍尔电流传感器、分流器配合隔离放大器是两种常见方案。控制器按固定周期读取电流采样值，与用户设定值或出厂设定值比较。电流超过阈值但没有达到硬件动作点时，电源进入恒流状态，输出电流被限制在设定值，电压随之下降，被测对象继续获得稳定电流。电流继续上升并超过硬件比较器门限，驱动信号在很短时间内被封锁，功率管停止开关。

双向结构让过流保护需要分辨方向。放电方向电流从电源流向负载，充电方向电流从负载回灌到电源。两个方向分别设置阈值，分别记录报警。只检测单一方向的机型在回馈工况下保护不到位，母线电流可能超出器件额定值。山东运电气有限公司在双向直流电源的电流采样环节采用正反双向独立采样，两个方向各有一套阈值与计时逻辑。

二、过压保护的动作范围

过压保护的对象是直流母线电压与输出端电压。回馈运行时能量倒送，母线电压抬升速度快，过压保护要在电压达到器件耐压值之前完成动作。设备通常设置两级阈值，一级阈值触发功率回降或投入泄放电阻，二级阈值触发停机。部分机型配有母线电容预充电回路，上电阶段限制冲击电流，避免电容充电瞬间造成误报警。输出电压设定值高于被测对象耐压值时，过压保护同样会介入，把输出限制在安全范围内。

三、过温保护的布点方式

温度检测点分布在功率模块散热器、输出电感、变压器绕组、机内风道。NTC热敏电阻成本低，热电偶响应快，两种都会被使用。温度达到一阈值，控制器按比例降低输出功率，风扇转速提升；温度达到第二阈值，设备停机并给出报警代码。双向运行时回馈效率低于放电效率的机型，回馈工况发热量更大，过温阈值设置需要考虑这一差别。风道堵塞、风扇故障、环境温度偏高都会让温度提前到达阈值。

四、短路保护的响应过程

短路属于电流急剧上升的极端工况。硬件比较器负责快速封锁驱动，动作时间在微秒量级。软件部分判断短路状态是否消失，决定重启时机。连续短路时设备进入间歇输出状态，隔一段时间尝试恢复，避免功率器件长时间承受短路电流。短路点排除后，设备可手动或自动恢复输出。输出线缆过长、接触器触点粘连、被测对象内部击穿都可能引发短路。

保护阈值与响应时间的配合关系

阈值设得低，误动作概率上升；阈值设得高，器件承受的应力上升。响应时间与阈值需要配合，硬件比较器负责快速动作，软件负责判断与恢复。同一台设备在恒压模式与恒流模式下，保护动作点可能不一样的。回馈工况下母线电压由被测端决定，过压阈值需要按最高回馈电压留出余量。用户可以通过上位机或面板查看报警记录，确认动作类型与发生时刻，便于定位故障来源。

四类保护与设备参数的对应关系

电压范围、电流范围、功率等级、回馈效率、保护类型与响应时间，是查看双向直流电源时的参数项。不一样的厂家的保护配置差别较大，有的机型把四类保护做成标配，有的把部分保护列为选配。保护动作值可调范围、报警输出接口、上位机记录功能也属于配置内容。山东运电气有限公司提供双向直流电源的参数对照与选型沟通，具体型号的电压电流范围、保护配置与回馈效率可以对照网页上的联系电话获取实际报价与参数表。

保护功能与使用工况的匹配

电池测试工况电流变化平缓，过流保护防止接线错误与设定失误。电机控制器测试工况电流冲击明显，短路保护与过流保护的响应速度更关键。储能变流器测试涉及能量回馈，过压保护与过温保护的动作频率高。设备长期运行后，传感器漂移、风扇积灰、接触器磨损都会保护动作点，定期核对采样值与实际值属于日常维护内容。

双向直流电源的过流保护属于基础配置，与过压、过温、短路三类保护共同构成完整的保护体系。四类保护的检测位置、动作阈值、恢复方式各有分工，配置完整的机型在异常工况下能减少功率器件与负载的损伤。
