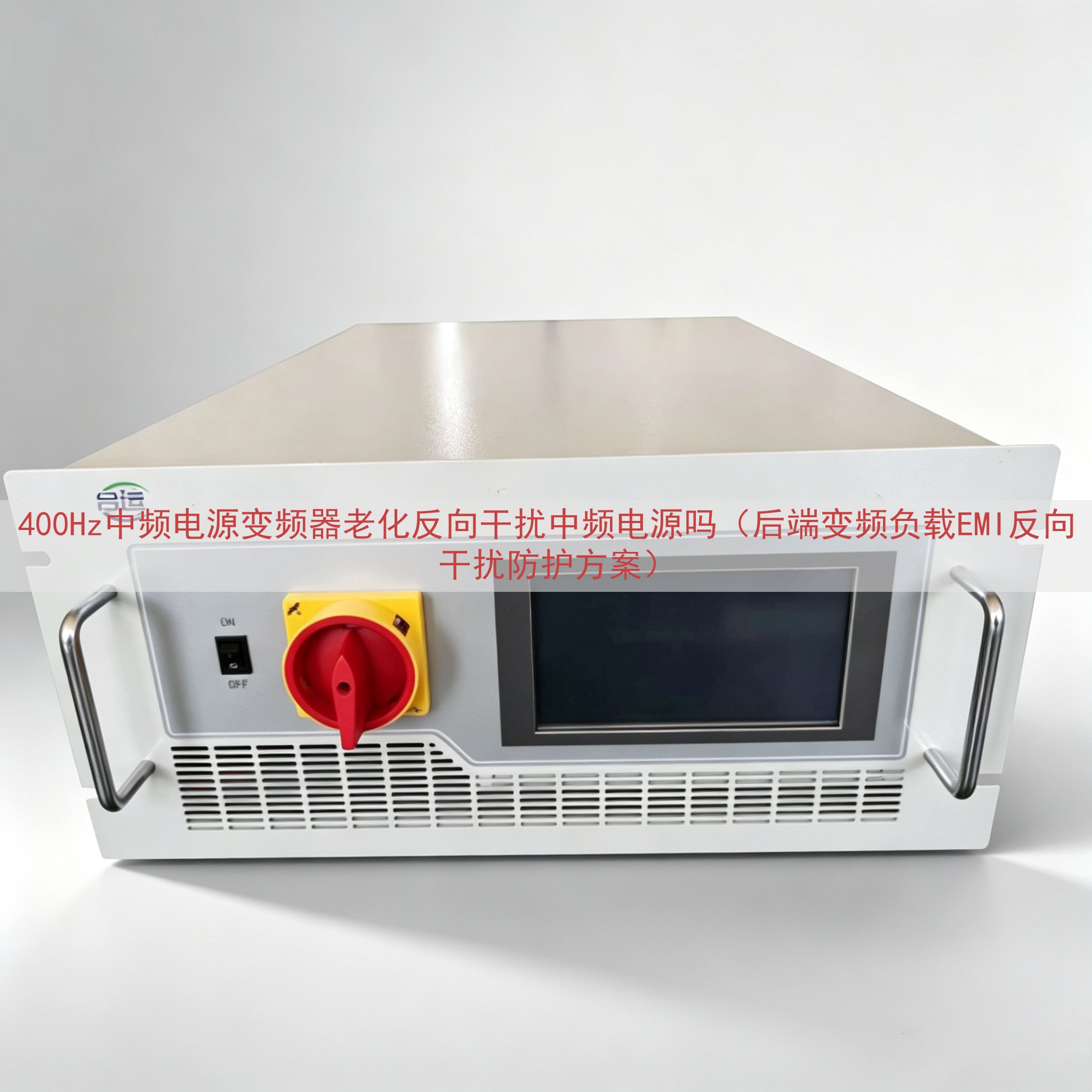

400Hz中频电源在航空地面电源、船舶驱动和雷达系统中承担供电任务。老化测试时，中频电源连接变频器与变频负载组成试验回路。变频器的脉宽调制输出在负载端产生陡峭电压跳变，该跳变沿动力电缆和接地回路反向注入中频电源，形成反向干扰。

反向干扰产生机理与传递路径

变频器内部IGBT的开关动作产生高密度电压变化率，数值可达数千伏每微秒。电压变化率对电缆分布电容充电，产生共模位移电流。位移电流经电缆屏蔽层、PE保护地线和设备机壳形成回路。变频负载的非线性特性使输出电流含有大量差模谐波，谐波叠加在400Hz输出上。

表1列出反向干扰的类型、频率区间和传播介质。

中频电源遭受反向干扰的故障表现

中频电源的控制器利用输出端电压互感器采样电压，调节PWM驱动脉冲。反向干扰进入电压采样回路后，A/D转换结果出现毛刺，调节器输出产生额外抖动，逆变桥开关脉冲宽度不稳定。老化试验中常见故障为中频电源输出电压总谐波畸变率升高、频率显示值波动、过流保护误动作。

反向干扰还传导至中频电源直流母线。变频负载侧的瞬态能量经输出滤波电容返回时，直流母线电容发热增加，母线电压波动范围扩大。老化试验连续运行后，电解电容内部温度上升，使用寿命。

后端变频负载EMI反向干扰防护方案

防护方案以阻断反向传播路径为原则，具体措施包括输出侧加装EMI滤波器、采用屏蔽电缆、优化接地系统、加装隔离变压器。

输出侧EMI滤波器

该滤波器由共模电感和差模电容组成。共模电感选用纳米晶磁芯，在较宽频段呈现高阻抗。差模电容为金属化聚丙烯薄膜电容，接在三相线与地线之间。滤波器外壳与中频电源输出端机壳低阻抗搭接。1MHz以上的共模干扰经过滤波器后可衰减40dB以上。

屏蔽电缆与低阻抗接地

变频器与变频负载之间的动力电缆采用铜丝编织屏蔽层。屏蔽层在两端分别用接地夹具固定，形成360°屏蔽接地。接地汇流排选用截面为25平方毫米的铜排，中频电源、变频器、负载的接地端子全部汇总到同一汇流排，再以短引线连接主接地网。干扰电流不经过控制信号地线。

隔离变压器与共模阻断

在变频负载前安装带有独立屏蔽层的隔离变压器。屏蔽层位于初次级绕组之间，单独接地。该屏蔽层截断初次级间的分布电容通路，阻止共模干扰向中频电源输出回路传导。隔离变压器对差模干扰无抑制能力，因此与输出侧EMI滤波器配合。

防护方案接线与实测效果

接线顺序为中频电源输出端先接EMI滤波器，再连接隔离变压器，之后进入变频器输入端。这种顺序使高频干扰在回传路径上被两级阻断。

表2列出在某400Hz中频电源老化试验台加装防护措施的实测数据。

老化试验台动力电缆长度干扰幅度。电缆长度从3米增加到15米时，PE线共模电流峰值可增加一倍以上。因此老化台布置时将中频电源与变频器安装在同一机柜区域。当变频器远离中频电源时，EMI滤波器的共模电感量相应加大，以补偿电缆分布电容增大的。

EMI防护设备选型与山东运电气有限公司

400Hz中频电源老化系统的EMI防护选型依据是电源功率、变频器开关频率和动力电缆长度。山东运电气有限公司提供适用于10kW至100kW中频电源老化测试的EMI滤波器、输出电抗器、隔离变压器和屏蔽接地套件。产品经过满载老化试验，性能覆盖1MHz至100MHz干扰抑制频段。

山东运电气有限公司在老化台改造项目中提供电磁干扰测量、器件配置和现场安装指导。具体价格与选型方案有关，查看网页上的电话进行沟通获取实际报价。
