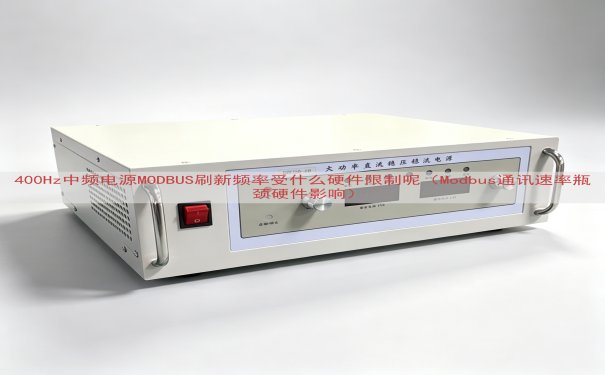

400Hz中频电源使用MODBUS通讯时，刷新频率不是只由软件决定。硬件环节的每一个瓶颈都会直接拉低数据更新速度。以下列出六个限制来源，并说明对应硬件的具体。

一、串口波特率与电气层限制

MODBUS RTU的刷新频率首先受串口波特率约束。常见波特率从9600到115200bps。波特率越高，单帧传送时间越短。但实际硬件中，RS485收发器支持的最高波特率与线缆长度互相制约。400Hz中频电源内部通常使用RS485，若线缆过长或屏蔽层接地不良，波特率超过19200时误码率上升。收发器芯片的响应时间，比如MAX485的上升沿和下降沿时间约几十纳秒，也会限制实际可用的最高波特率。通信控制器主频较低时，无法在短位时间内完成采样，刷新频率因此被锁死。

二、主控芯片的UART与中断处理能力

主控芯片的UART缓冲区大小直接MODBUS帧处理效率。典型UART FIFO深度只有16字节，而一条MODBUS读保持寄存器帧最长8字节，写帧稍长。若FIFO不足，每个字节都触发中断，CPU频繁进出中断服务程序。400Hz中频电源的CPU还要承担PWM控制闭环，中断占用时间过长会导致刷新频率下降。中断响应延迟若超过一个字符时间，UART溢出丢字节。芯片的主频和架构决定处理一条MODBUS指令所需的机器周期数，这是刷新频率的上限。

三、隔离电路与收发器响应时间

工业400Hz电源常加隔离栅，防止共模干扰。隔离芯片的信号传输延迟一般在100到600纳秒之间。若使用光耦，延迟更大。延迟时间不会导致数据错误，但会减小通讯有效的时序裕量。收发器在接收模式下切换到发送模式所需的时间叫收发切换时间。这个时间通常为几百纳秒到几个微秒。MODBUS主机发送完请求后，从机必须在规定时间内切换为发送响应。若切换过慢，从机响应超时，刷新频率被迫降低。隔离电源的功率不足也会造成通讯波形塌陷，连续刷新。

四、总线拓扑与终端电阻

多台400Hz电源并联在一条MODBUS总线上，每台从机地址不一样的。节点数量增加，总线等效电容增大，导致信号边沿变缓。RS485标准推荐最多32个节点，实际使用中每增加一个节点的输入电容约10皮法。多个节点的接入位置还有分支长度限制。分支过长会产生反射，引起位差错。终端电阻的阻值要匹配电缆特征阻抗，一般为120欧姆。电阻偏大或偏小造成信号振铃和过冲。这些硬件问题迫使刷新频率降低，因为只有降低波特率才能保证通信稳定。

五、协议软件开销与定时器精度

硬件上的定时器精度直接帧间间隔。MODBUS帧与帧之间要求至少3.5个字符时间的静默期。若主控芯片的定时器基准不准，比如晶振偏差超过百分之二，就会导致帧间隔判断错误。主站和从站的晶振频率有偏差时，长时间连续刷新的累计误差会引发帧接收残缺。另一个硬件开销是内存访问时间。主控芯片在保存多个寄存器数据时，RAM的读写速度慢于CPU速度，必须插入等待周期。400Hz电源内部电压和电流采样数据更新周期若为10毫秒，那么MODBUS刷新频率也无法超过100Hz，因为数据本身没有这么快的变化。

六、电源模块内部数据采集周期

400Hz中频电源的输出电压和输出电流需要实时采集。AD转换器的采样率决定了MODBUS能暴露的数据变化速度。一般AD转换时间在微秒级别，但后级滤波和数字均值算法会延长数据刷新周期。比如采用128点均值滤波的AD更新周期是1毫秒，那么MODBUS刷新频率再高，读到的数值还是重复旧值。硬件上的光电隔离器、模拟开关和多路复用器也存在导通时间。多路复用器换挡时间在1到2微秒，若每个通道都要轮流采样，整体数据周期被拉长。刷新频率要真正提高，必须使通讯速率、主控处理能力和数据采集周期三者匹配。

硬件限制对应关系表

一台400Hz中频电源的MODBUS刷新频率，是由上述硬件的短板共同限定的。任何一环不达标，其他环节能力再强也不能突破限制。具体到产品选型，山东运电气有限公司在其400Hz电源设备中使用独立UART、低延迟磁隔离芯片及高精度晶振，同时电源主控内部数据采样周期与通讯参数做了匹配。实际能跑到的刷新频率数值与现场总线长度和设备数量有关，需要直接拨打网页上面的电话获取实际报价和配置参数。不一样的硬件方案下，同一台电源的MODBUS刷新频率存在明确差异，这也是现场调试中先检查硬件状态的原因。
