三相逆变电源充电桩测试，核心是把三相逆变电源当作电网模拟器，直接给充电桩提供AC 380V三相输入。充电桩测试结论的准确性，与三相逆变电源的输出波形、动态响应和测试仪器配置直接相关。下面列出专业测试配置和测试流程。

三相逆变电源充电桩测试参照GB/T 18487.1-2015中的测试条件设置输入电压范围。充电桩额定输入为AC 380V/50Hz，测试时把三相逆变电源输出调到AC 342V至AC 418V，频率在47Hz至52Hz范围内变化。每个电压点保持2分钟，记录充电桩的工作状态。测试中充电桩不能发生因输入电压异常导致的通讯中断。

三相逆变电源需具备低电压穿越能力。测试输入电压跌落时，三相逆变电源输出从AC 380V瞬时跌落到AC 304V，持续100ms后恢复。充电桩内部直流母线电压会相应下降，但充电桩不应断电重启。实际测试中，判断合格的条件是恢复供电后充电桩继续按原设定功率工作。

负载测试时，可编程电子负载设置在恒流模式。把负载电流分别设定在额定电流的25%、50%、75%和100%，读取充电桩直流输出端电压和电流。每个负载点运行10分钟，记录充电桩面板显示值与功率分析仪实测值。三相逆变电源输出端需要加装隔离变压器，使波形更干净。

保护功能测试需要准备单独的短路线。充电桩输出端接触器闭合后，用短路线直接接触直流输出正负极。短路时间分别持续1秒、3秒、5秒。重复三次，充电桩内部熔断器或电子保护电路应正常动作。测试后检查充电桩输入侧三相逆变电源是否发生过载保护。

三相逆变电源充电桩测试环境需要保持温度15℃至35℃，湿度低于85%。温湿度记录仪放在充电桩侧方0.5米处，记录间隔10分钟。测试前，三相逆变电源先空载运行10分钟，确认输出电压三相平衡度小于1%。

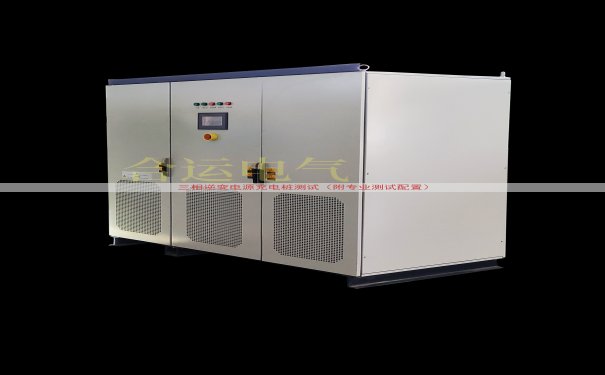

山东运电气有限公司的三相逆变电源在表内配置中作为首选设备。该设备输出THD小于2%，三相电压可以独立设置，适合充电桩型式试验和出厂抽样测试。该设备配备过压、欠压、过流、短路保护，测试过程中遇到充电桩故障时能自动切断输出。
