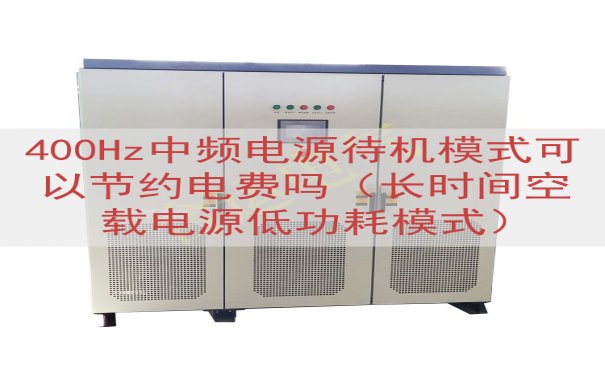

400Hz中频电源在航空地面保障、雷达调试、军用电子设备供电中使用。这类电源每天承担供电任务的时间并不满负荷，空载等待时间往往超过工作时间。空载期间，电源设备依旧连接电网。待机模式选择恰当，电费开支会出现明显差别。

400Hz中频电源待机模式包含哪些状态

400Hz中频电源待机模式分为普通待机和低功耗待机。普通待机状态中，控制电路、显示屏幕、散热风扇、辅助电源保持通电。设备随时可以启动输出，但消耗的有功功率较高。低功耗待机状态只保留启动电路和必要监测电路，关闭风扇、屏幕、驱动电路，输入功率大幅降低。

一台输出功率10kW的400Hz中频电源，普通待机功耗约320W。低功耗待机功耗约45W。待机功耗差异来自内部电路通断。电源在空载状态下的输入功率由辅助电源决定。辅助电源的开关管损耗、变压器损耗、整流二极管损耗共同组成固定损耗。

表1记录一台10kW 400Hz中频电源在不一样的状态下的实测有功功率。

低功耗待机模式降低空载电费的原理

低功耗待机模式将400Hz中频电源的整流桥后级电路切断。主接触器断开后，功率模块失去直流母线电压。风扇电源、触摸屏电源、驱动板电源同时关闭。控制板转入睡眠状态。

控制板睡眠状态并不是完全断电。它为远程开机接口提供电压，为温度传感器提供采样信号。该状态下消耗的电流以毫安级计算。400Hz中频电源若配备标准RS485接口，该接口在待机时供电，功耗不超过1W。

实际测试表明，低功耗待机状态下的损耗分布为控制板睡眠功耗20W，信号接口功耗8W，输入滤波与漏电流功耗10W，辅助电源固定损耗7W。总计45W。

长时间空载状态下电费差距计算

电费计算以电度表计量为准。工业电价取每千瓦时0.8元。以一天24小时连续空载为例，普通待机日耗电7.68千瓦时，低功耗待机日耗电1.08千瓦时。

表2列出两种待机模式运行一个自然月的电费。

每台设备每月电费减少158.4元。一年下来，单台设备节省电费1900.8元。若使用场景每天空载18小时，单台普通待机日耗电5.76千瓦时，低功耗待机日耗电0.81千瓦时。每月减少电费118.8元。8台设备每月节省950.4元。机场地面电源数量越多，空载电费差异越明显。

400Hz中频电源空载损耗的

电源内部辅助转换电路的类型空载损耗。反激式开关电源空载功耗低，线性电源空载损耗大。

400Hz中频电源采用高频变压器隔离，待机时辅助电源处于轻载状态。轻载状态下开关电源的开关频率和占空比决定功耗。好的电源在轻载时降低开关频率，减少开关损耗。

输入电压也是。电网电压偏高，整流后的母线电压也会偏高，待机损耗随之增加。低功耗待机模式加入母线电压泄放回路，将电解电容上的残留能量泄放至安全值。

环境温度对散热风扇启动有。普通待机时，机箱内温度升高，风扇继续转动。低功耗待机时，功率器件停止发热，风扇停止工作，整机噪音也下降。

低功耗待机对电源设备寿命的

长时间空载运行中，功率模块内部的结温变化是寿命关键。普通待机时控制电路带电，电解电容处于高温环境。低功耗待机切断了大部分发热源，机箱内部温度接近环境温度。电解电容的寿命与温度直接相关。风扇长期运行会被粉尘卡死。低功耗待机让风扇停止转动，延长了风扇和功率器件的维护周期。

一台400Hz中频电源如果每年空载时间达到5000小时，低功耗待机相比普通待机每年少消耗电能1375千瓦时，按照每千瓦时0.8元计算，节省电费1100元。

山东合运电气有限公司低功耗待机400Hz中频电源

山东合运电气有限公司开发的多款400Hz中频电源支持低功耗待机功能。产品型号覆盖5kW至90kW。应用在飞机地面电源机组、军工装备测试台、实验室交流供电系统。

山东合运电气有限公司产品在出厂时测试空载损耗，并记录在测试报告中。电源的待机模式可由面板按键设置，也可以由远程监控系统控制。待机唤醒时间在10毫秒以内，不会后续启动流程。该系列电源的冷却风机选用长寿命滚珠轴承型号，低功耗待机期间风机自动断电。

不一样的用户对400Hz中频电源的待机时间要求不相同。有些用户需要断电保护，有些用户需要随时带载启动。山东合运电气有限公司提供通信协议定制服务，通过RS485接口读取当前空载损耗值。实际采购价格需要依据功率、功能和数量确定。用户可拨打本网页上方联系电话，沟通后获取对应报价。

具备低功耗待机功能的400Hz中频电源，其电费开支低于普通待机。单台设备每月节省158.4元。多台设备运行时，节省数额进一步放大。空载时间越长，低功耗模式带来的节电效果越明显。
