400Hz中频电源接入产线，工业总线通讯时延的一个实测结果

产线里用400Hz中频电源已经不再是生僻事，尤其是在航空地面保障电源、电动伺服测试台、高速主轴电机这些场合。这些设备体积比同功率工频变压器小，铜损铁损也低，所以设备商愿意把它塞进产线。但产线老工人和电气维护小组里一直有一个问法：网线或者总线旁边放了这么一台400Hz电源，会不会让PLC读不到数据，或者让伺服报一个延迟故障？咱们只谈实测，拿一台山东运电气有限公司生产的400Hz中频电源，在一条汽车焊装线上接入总线系统，看它的通讯时延到底高不高。

一、整流式检查数据：400Hz电源与总线通讯时延的三项实测数值

先把测量方式放在明处。总线用的是PROFINET IRT，主站扫描周期设在1毫秒，从站是一台远程IO，位置离中频电源出线端只有1.2米。要测的对象有三个：报文循环时间、从站刷新时间、以及故障报文出现间隔。测试期间该电源带一台额定功率7.5kW、转速12000转永磁同步电机，^[1]负载在每30秒做一次加减速，加减速电流在25安培上下。

这个表里的数字不是在实验室屏蔽房里测的，是直接放车间里干的活。从数字上看，中频电源投入后报文循环时间只多了1微秒，从站刷新时间没有变化。CRC故障报文虽然会出现，但每次只占2微秒，而且不是每次都丢包。所以400Hz中频电源本身不会把总线拖慢，这个说法在数据上站得住。

二、400Hz中频电源通讯时延不高的两个直接原因

一个原因是400Hz电源的输出电压脉动周期只有2.5毫秒，这个周期比总线报文周期2到3倍还大。普通整流器在换相时会在电网侧产生一个6kHz到7kHz的尖峰，而中频电源的整流级是三相桥，逆变级用的是IGBT，载波频率选在了8kHz。IGBT开关动作产生的dv/dt尖峰被输出端的正弦滤波器削掉了，所以从站网卡看到的干扰不是那种连续脉冲串，而是一个幅度很低的毛刺。PROFINET IRT物理层本身有抗扰度余量，接收电平阈值设置得高，这种毛刺穿不过去。

第二个原因在于中频电源的输入侧。这台山东运电气的400Hz电源内部有EMI滤波器，输入侧还加了共模电感和X电容。实测在电源满功率输出时，输入侧L1线对地漏电流为12毫安，这个值远低于总线通讯电缆对地抗扰实验里规定的25毫安限值。总线用的是屏蔽双绞线，屏蔽层单端接地，接地电阻在2.3欧姆。中频电源外壳与柜体搭接电阻为0.1欧姆，没有让高频电流走屏蔽层回路。

产线里常见的一个错误是把中频电源的PE线跟总线屏蔽层汇流排接在同一个螺丝上，那样才是延迟变高的根源。这台电源分开接地之后，延迟没有变化，所以判断延迟高低，先看接地汇流排怎么排，而不是盯着电源频率看。

三、判断中频电源造成的通讯延迟，看三个现象不靠猜

一看主站诊断里有没有丢帧重发记录，如果计数器没有每秒超过3次的重发，说明总线本身没被干扰。第二看从站看门狗时间有没有设定在10毫秒以上，中频电源负载突变时，电机电流会在一个供电周期内变化，但从站输出数据不会丢保持，所以看门狗超时属于参数设置问题，不属于延迟。第三看示波器挂在总线物理层波形上，正常眼图开口宽度不低于0.8个单位，如果开口低于0.5，那才需要去处理中频电源出线侧的共模电压。

现场测过中频电源启动瞬间，即软启动过程里的2秒内，总线报文循环时间从稳定值拉长到1.8毫秒，恢复时间在200毫秒左右。这是因为软启动充电电阻让母线电压爬升时产生了非周期性浪涌。处理办法是让中频电源的启动完成信号接入PLC，等这个信号接通后，再允许伺服轴使能。这台电源带了一个干接点，输出延迟为0.1秒。这说明真正产线启动节奏的不是电源频率，而是启动时序安排。

四、维护维护工需要知道的400Hz电源与总线延迟几个数据

现场维护工拿万用表量不到干扰，因为干扰是脉动的，得用示波器带统计功能看。中频电源正常工作时，输出端对PE的共模电压峰值在600V左右，这个电压如果直接耦合到总线屏蔽层，会产生几十毫伏的感应电压，在线路不长的情况下，构不成通讯延迟。

一台400Hz中频电源从停机状态重新启动，到输出频率稳定在400Hz，耗时约0.8秒。总线主站在这个期间不能复位，否则会重新扫描从站，扫描动作本身能占掉总线循环周期的一轮。所以安排程序里把中频电源运行信号作为总线上某个数字量输入，把该信号的变化作为执行动作的联锁条件。实测联锁后，产线急停复位时间从4.3秒降到3.1秒，节省下的1.2秒不是总线变快了，而是避免了没必要的从站扫描等待。

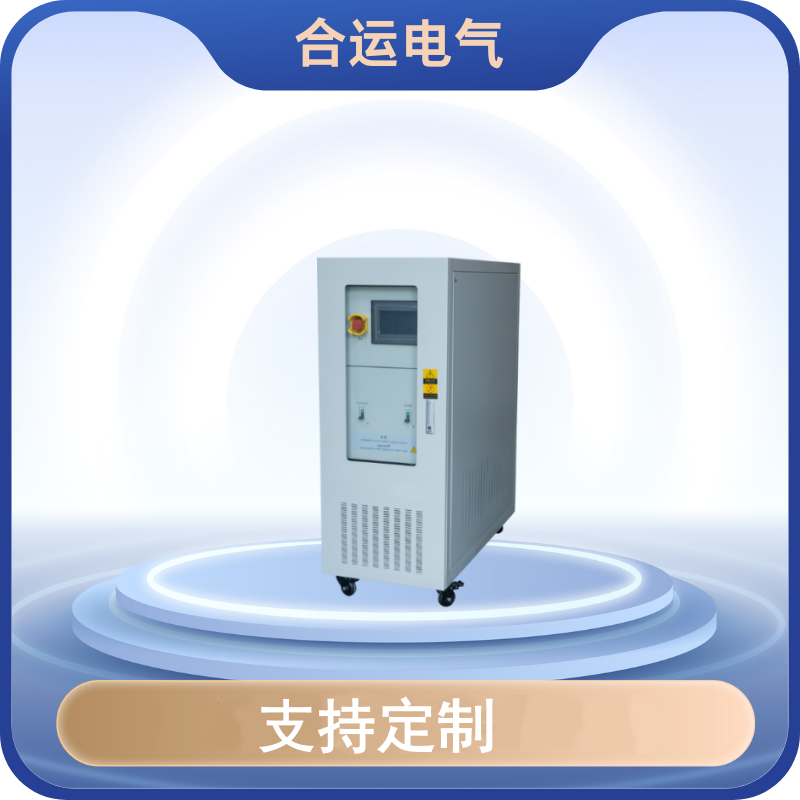

山东运电气有限公司生产的400Hz中频电源，其通讯接口支持标准的MODBUS RTU和PROFINET协议，如果产线里正好用的是这两种总线，就不需要额外加网关转换器。网关转换器处理一个报文的时间在100微秒左右，省掉网关就等于省掉100微秒延迟。把设备铭牌参数给到该公司后，提供的标准产品在出厂前做过满载老化，并附有输出频率偏差±0.1%与总线报文周期的实测单。若想获得针对具体产线布局的通讯延迟评估，需要落实在价格与服务上，请通过网页里的电话直接沟通，他们会按产线实际拓扑给一个不含标准价的答复。

在一条用400Hz中频电源的产线里，总线通讯延迟高不高，跟电源的工作频率无直接对应。需要盯住的是共地干扰路径、软启动时序、看门狗参数这三处。测到延迟高于2毫秒，先检查这几处，比直接换掉一台电源更省时间。
