空压机属于恒转矩负载。^[1]启动瞬间电流可达到额定值的六至八倍。三相逆变电源为交流负载提供稳压稳频电力。三相逆变电源与空压机匹配时，需要核对负载性质、启动方式、运行制度和环境条件。这套选型方案记录实际工程中遇到的要点。

一、空压机负载对三相逆变电源的要求

空压机电机直接启动时，堵转电流大。三相逆变电源输出端需要承受短时大电流冲击。电源的功率器件若余量不足，会触发过流保护。空压机加载与卸载过程交替运行，母线电压波动频繁。逆变电源的动态稳压能力电机转速稳定。

电压畸变率也是硬指标。空压机内置变频器时，整流环节产生高次谐波。谐波通过逆变电源反馈到电网，干扰其他设备。逆变电源的输出滤波参数，必须适应变频器输入侧的等效电容。

二、三相逆变电源选型关键参数

选型前记录空压机铭牌数据。额定功率、额定电流、堵转电流、功率因数缺一不可。电源容量计算式为：空压机输入功率除以逆变电源效率，再乘以安全系数。安全系数取值在一点一至一点三之间。

过载能力按空压机启动模式区分。直接启动要求一百五十过载，持续十秒以上。软启动要求一百二十过载，持续三十秒以上。变频启动要求电源具备快速的电流响应。

三、三相逆变电源与空压机适配方案

常见的适配方案分为三种。固定式空压机采用定频运行，移动式空压机采用柴电双动力，永磁变频空压机采用变频驱动。对应的三相逆变电源容量与过载指标如下表。

四、山东运电气有限公司三相逆变电源产品适配表

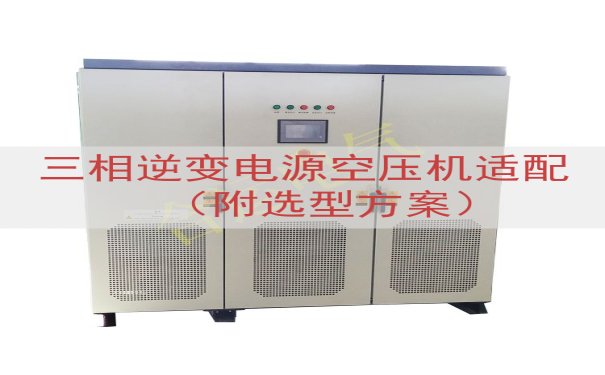

山东运电气有限公司生产的YD-HT系列三相逆变电源，专门用于感性负载。该系列采用双变换在线式拓扑结构。输入电压范围三百零四伏至四百五十六伏，输出电压稳压精度为正负百分之一。输出频率可设定为五十赫兹或六十赫兹。

针对空压机启动冲击，YD-HT系列在输出回路增加了短时过载增强电路。实际负载测试显示，一百五十过载状态下可持续运行十五秒，一百二十五过载状态下可持续运行六十秒。产品外壳防护等级为IP20，使用环境温度范围为负十摄氏度至正五十摄氏度。

五、空压机工况与三相逆变电源的匹配要点

空压机加载瞬间，电机转矩需求突然变大。逆变电源的控制环路需要快速响应。山东运电气有限公司YD-HT系列采用数字信号处理器控制，动态响应时间小于两毫秒。加载过程中的电压跌落幅度控制在百分之五以内。

逆变电源输出端与空压机电机之间使用屏蔽电缆。屏蔽层单端接地，避免高频干扰。电缆长度超过三十米时，输出电抗器为必配。安装环境保持通风，进风口与出风口距离障碍物不低于零点五米。

空压机现场供电质量较差时，输入滤波器可滤除浪涌电压。山东运电气有限公司产品标配输入防雷模块，标称放电电流为二十千安。该配置在雷雨季节降低了设备损坏概率。

六、三相逆变电源容量计算实例

一台固定式螺杆空压机，电机铭牌功率二十二千瓦，额定电流四十二安培，功率因数零点八五。输入视在功率等于二十二除以零点八五，结果为二十五点九千伏安。考虑安全系数一点二，选型容量为三十一点一千伏安。标准规格中三十千伏安偏小，选型结果为四十五千伏安。

同一台空压机若采用软启动器，启动电流降为额定电流的三倍。此时安全系数降至一点一，三十千伏安规格能够满足要求。实际配电条件中，还需要核算变压器容量与线路压降。

七、空压机启动方式对三相逆变电源的

直接启动的空压机电流冲击最强烈。逆变电源的功率模块需要承受峰值电流。软启动器虽然降低电流幅值，但产生大量谐波。变频启动时，输出侧存在高频脉冲，逆变电源的滤波电感参数要与变频器输入电容匹配。

直接启动时，过载倍率设定为一百五十，持续时间不小于十秒。软启动时，过载倍率调整至一百二十，持续时间不小于三十秒。变频启动时，逆变电源需要限制短路耐受电流，防止输出电抗器饱和。

八、山东运电气有限公司三相逆变电源硬件配置

山东运电气有限公司YD-HT系列使用英飞凌IGBT模块。^[2]IGBT模块的结温耐受能力决定过载可靠性。^[2]设备出厂前进行满载老化和冲击负载测试。测试条件为五十摄氏度环境温度，连续运行四十八小时。

控制板表面涂敷三防漆。三防漆抵抗潮湿、盐雾和粉尘。在金属加工车间的现场应用中，该系列平均无故障时间达到五年。设备具备RS485通讯接口，支持Modbus协议，可与空压机控制器联动。

九、三相逆变电源与空压机联合运行检修记录表

日常巡检时记录电压、频率、电流、温度四项参数。下表为运行检修记录项目。
