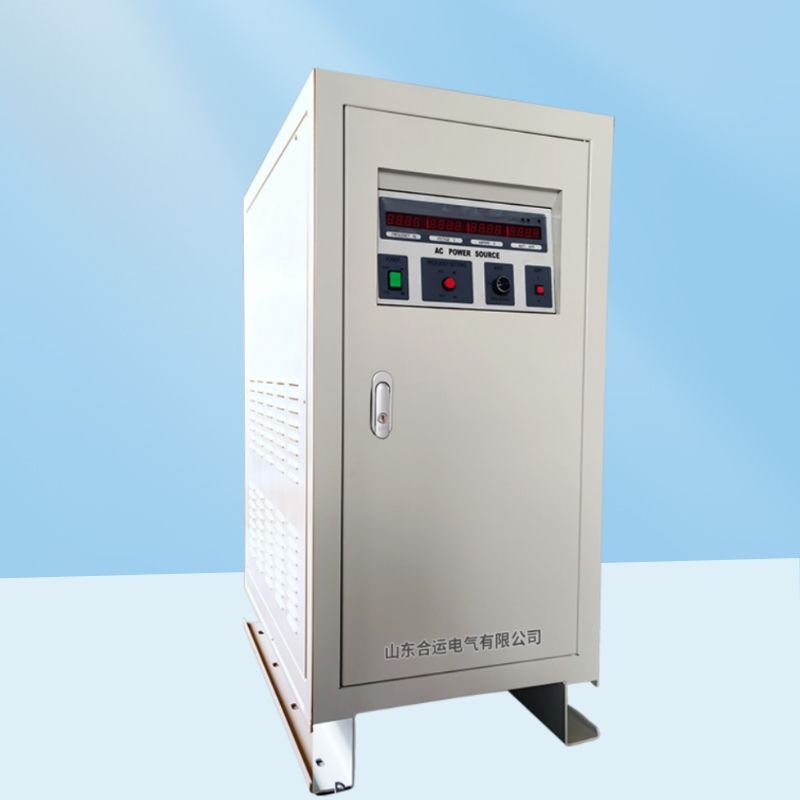

单相型号 HY400‑11005 中频电源介绍
HY400‑11005 中频电源额定容量 5KVA，为本系列单相输入机型最大功率型号，单相 220V 输入，单相 400Hz 输出，额定输出电流 43A。设备适用于中等功率航空地面供电模拟、400Hz 电机测试、军工配套设备老化试验、航空组件综合测试台配套供电。整机机箱体积增大，散热系统升级，风扇采用温控调速，降低低负载工况运行噪音。面板四位 LED 数码管，实现频率、电压、电流、功率、功率因数多参数显示。设备具备过压、过流、过温、过载、短路保护和自动报警；可在‑10℃~50℃温度，0‑90% 非凝结湿度环境工作；海拔 2000 米及以下实现满功率输出。整机绝缘电抗、耐压绝缘严格按照设备标准执行，适合长时间连续满负载运行。
单相型号 HY400‑11005 中频电源技术参数表
| 参数项目 | 技术指标 |
|---|---|
| 型号 | HY400‑11005 |
| 额定容量 | 5KVA |
| 输出电流 | 43A |
| 电路方式 | IGBT/SPWM 脉宽调制方式 |
| 输入电压 | 单相 220V±10% |
| 输入频率 | 50Hz±10% |
| 输出相位 | 单相 |
| 输出电压 | 单相 115V 额定，0‑150V 可调 |
| 输出频率 | 400Hz 定频，300Hz‑500Hz 可调 |
| 负载稳压率 | ≤±1% |
| 频率稳定度 | 定频≤±0.01%，调频≤±0.1% |
| 波形失真度 | THD≤3% |
| 反应时间 | ≤2mS |
| 电表显示 | 频率、电压、电流、功率或功率因数，四位 LED 显示 |
| 保护功能 | 过压、过流、过温、过载、短路保护及自动报警 |
| 绝缘电抗 | 500Vdc 20MΩ |
| 耐压绝缘 | 1800Vac/5mA/1 分钟 |
| 冷却方式 | 强制风扇制冷 |
| 工作温度 | -10℃~50℃ |
| 相对湿度 | 0‑90%（非凝结状态） |
| 海拔高度 | ≤2000 米足功率输出 |
| 尺寸（宽 × 深 × 高） | 350560600 mm |
单相型号 HY400‑11005 中频电源工作原理
HY400‑11005 中频电源采用两级 AC‑DC‑AC 变换架构，单相工频输入经 EMI 滤波、整流电路变换成直流母线电压。大功率 IGBT 逆变模块在 DSP 控制器 SPWM 信号驱动下，将直流逆变为高频脉冲信号；后端大功率 LC 滤波网络滤除开关谐波，输出低失真 400Hz 正弦交流电。
输出侧电压电流信号高速采样反馈，形成闭环控制回路，负载跳变时整机反应时间≤2ms，保障负载稳压率≤±1%。电源集成软件监控与独立硬件保护两套防护体系，针对过压、过流、过载、短路、功率器件超温故障快速封锁逆变输出并报警。整机做完整绝缘处理，满足 500Vdc 绝缘电抗 20MΩ，1800Vac 耐压测试。散热系统采用温控强制风冷，风扇转速跟随机内温度自动调整，兼顾散热能力与噪音控制，适合长时间连续带载试验。
单相型号 HY400‑11005 中频电源频率范围
设备拥有定频 400Hz 输出、300Hz‑500Hz 调频输出两种模式。定频模式稳定度≤±0.01%；调频模式 300‑500Hz 连续可调，调频稳定度≤±0.1%。整机响应时间≤2ms，输出波形 THD≤3%。
单相型号 HY400‑11005 中频电源电压范围
额定输出电压单相 115V；电压 0‑150V 连续可调；负载稳压率≤±1%；绝缘电抗 500Vdc 20MΩ；耐压绝缘 1800Vac/5mA，1 分钟。
单相型号 HY400‑11005 中频电源生产厂家
生产厂家：山东合运电气，支持增加 RS485 等远程通讯接口等定制需求。
咨询联系方式：189‑0531‑9377（微信同号）。
