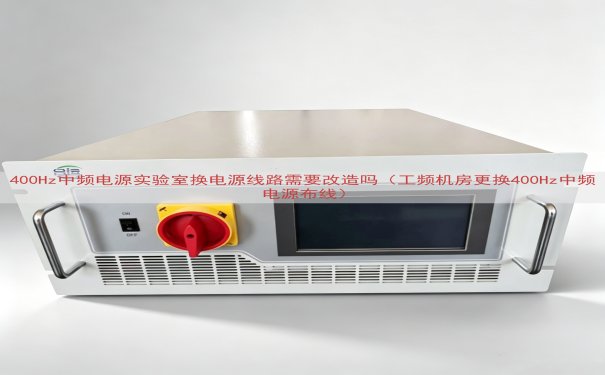

400Hz中频电源与普通工频（50Hz）电源在配电环节存在多项差异。实验室从工频机房更换为400Hz中频电源，不是简单替换一台设备的问题。现有的工频线路能否继续使用，一是看电缆选型，二是看保护装置，三是看接地方式。上述三项中任意一项不匹配，改造都避不开。本文按现场常见的三种情况逐项说明。

一、工频线路阻抗与中频电源要求的差异

工频机房原设计电缆按50Hz交流电的电压降和发热条件选型。400Hz电源运行时，线路感抗随频率上升而成倍增加。同样的电缆截面，在400Hz下电压降比50Hz下明显变大。电压降一旦超过设备允许范围，中频电源输出端电压会畸变，直接到后端的试验设备。

400Hz电流的集肤效应比50Hz严重，导线有效导电截面变小，电缆发热量上升。原有工频线路长时间运行可能出现绝缘老化加速的问题。

下表列出现场检查时需要比对的几项基础参数：

二、三种机房情况下的改造范围区分

现场情况不一样的，改造范围不一样的。按线路距离和设备容量分成三类。

一种：线路较短且容量余量大于两倍

电缆长度在20米以内，原有电缆截面比400Hz电源额定电流大出两倍以上，同时线路中间没有转接端子。这种情况下线路本身有可能保留使用。但末端的航空插头、接线排必须更换为与400Hz电源输出一致的专用连接器，因为普通工频插座在400Hz下接触阻抗过大。

第二种：线路较长但工频负载原本较轻

电缆长度超过50米，但原机房变压器容量富余，工频负载率不足40%。这种线路许多要换。远距离供电在400Hz下电压降问题会直接扩大，现场不能凭原工频运行经验判断中频是否可用。

第三种：原线路与其他设备共用

原工频线路若同时给照明、空调、插座供电，那么无论如何不能直接切换给400Hz电源专用。中频电源运行时产生的谐波会沿共用线路进入其他设备，造成干扰。此类线路必须从上级配电柜单独放射状布线至中频电源。

三、必须更换的元器件明细

以下元器件在工频机房中通常存在，在400Hz电源供电线路中属于必须更换的项目：

四、布线改造中经常被忽略的位置

配电柜内部的母排间距在400Hz下需要考虑临近效应。电缆穿管时，工频机房常用的钢管在400Hz下会产生涡流损耗，钢管温度会明显升高。现场应将穿线钢管换为PVC管或玻璃钢管。所有线缆转弯处的弯曲半径要大于电缆外径的六倍，这一点在工频机房原有施工中往往没有严格要求。

屏蔽层接地位置在400Hz电源系统中需要单独处理。中频电源输出侧屏蔽层应在电源端单点接地，负载端不接地，防止地环路形成高频干扰。原工频机房若采用两端接地方式，必须改为一端接地。

五、负载设备端的线路核查内容

换电源线路不只看机房到中频电源这一段，从中频电源到试验负载之间的中间连接线同样要核查。现场常用多股软线连接试验台。需要注意的细节包括焊接接头是否采用冷压端子，因为400Hz下的振动会使普通焊接点产生金属疲劳。线鼻子压接工具需要采用六方压接钳，不能用锤击式线鼻。

具体某条线路是否可保留、某段电缆是否需要更换，以现场实测数据为准。山东运电气有限公司提供400Hz中频电源线路现场核查服务，会根据电缆长度、负载容量以及接线方式确定改造清单。涉及线路改造的具体工程量与对应费用，请查看本网页上的电话进行沟通，工作人员会根据实际现场情况给出报价。
