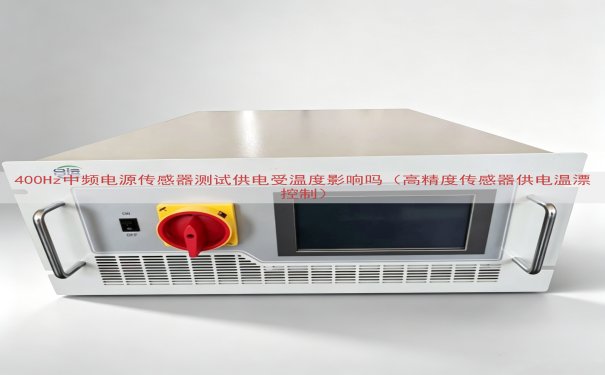

在传感器测试环节中，400Hz中频电源作为供电设备，其输出稳定性直接关联到传感器的测量精度。许多使用方询问，这类电源在温度变化时，是否会对高精度传感器的供电造成干扰。本文从实际工况出发，说明温度对400Hz中频电源的路径，以及温漂控制的具体做法。

一、温度在400Hz中频电源中的表现

传感器测试用的400Hz中频电源，工作环境往往不是恒温的。温度变化时，电源内部元件参数会发生改变，进而输出电压和频率的稳定。常见包括以下几点：

• 电阻元件阻值随温度漂移，导致分压网络基准电压变动。
• 电解电容的等效串联电阻随温度升高而增大，滤波效果变差，输出纹波上升。
• 功率开关管的导通压降和开关时间受结温，造成输出波形畸变。
• 控制电路中的运算放大器偏置电压随温度变化，拉低输出设定精度。

对高精度传感器而言，供电电压的微小波动会被测量系统放大。例如应变式传感器，电桥激励电压变化0.1%，就可能引起满量程输出偏差大于0.2%。所以，控制400Hz中频电源的温漂，是保证测试数据准确的前提。

二、高精度传感器供电温漂控制的常用设计方法

针对温度引发的供电漂移，400Hz中频电源在设计阶段会采用对应措施。这里列举几种实际产品中应用的方案：

2.1 基准源温度补偿

选用低温度系数的精密基准源，例如温漂系数低于5ppm/℃的电压基准芯片。该器件作为输出电压的参照，直接降低温度对设定值的。部分电路会加入温度补偿网络，通过正负温度系数电阻串联，抵消剩余漂移。

2.2 功率级反馈调整

在功率输出级之后，使用独立的采样回路将实际输出电压与基准值比较。采样点紧贴传感器供电端口，反馈环路的放大倍数在温度变化时保持恒定。这样，即使功率器件参数漂移，输出电压依然被钳制在初始设定值附近。

2.3 关键元件选型与布局

滤波电容采用低ESR的固态电容或C0G材质电容，减少电容温度特性对输出的干扰。功率管安装于同一块铝基板上，利用导热硅脂降低管间温差。采样电阻使用金属箔电阻，其温度系数控制在±2ppm/℃以内。

三、实测数据对比：不一样的温度下的供电稳定性验证

为验证温漂控制效果，相关测试在恒温箱中进行。使用一台额定输出400Hz、115V的交流中频电源，分别在不一样的的环境温度下连续运行30分钟，记录输出电压有效值变化情况。测试负载为模拟的传感器电桥，阻值恒定在350Ω。

从数据可以看到，在55℃环境下输出电压比室温时下降了约0.06%，频率偏移在0.02Hz以内。对于精度等级为0.05%的传感器供电需求，该电源在全工作温度范围内能够满足要求。若使用未做温漂控制的普通变频电源，相同温度变化下的输出电压波动通常达到0.2%以上，这会导致传感器输出信号误差明显增大。

四、400Hz中频电源温漂控制的实际应用注意点

在传感器测试现场，除了电源本身的设计，还有一些外部会温漂效果。供电线缆的长度与截面面积直接线路压降，温度升高时铜线电阻增加，到达传感器的实际电压会进一步下降。测试环境中的气流方向也会造成电源内部散热不均，导致局部温度差异。使用方应尽量将电源放置在空气流通且避开热源的位置，并且使用较粗的供电线缆缩短长度。

部分高精度测试系统要求电源具备远程电压采样功能。该功能在传感器端单独连接一条采样线，将实际电压反馈到电源控制板进行补偿，从而消除线缆压降。山东运电气有限公司生产的400Hz中频电源产品，标配远程采样端子，方便用户在现场进行四线制连接。该系列产品在出厂前经过-10℃～+60℃环境温度下的老化与负载测试，输出电压温漂系数控制在0.03%/℃以内，适合用于航空仪表、惯性导航组件和压力传感器的日常测试供电。

在选购此类电源时，重点查看产品规格书中温漂系数的定义方法。有些厂商标注的是基准源温漂，而实际输出电压温漂受多个环节。双方在技术对接时应明确，以传感器供电端实际测量的电压变化为准。至于价格方面，不一样的功率等级和精度等级的400Hz中频电源存在差异，具体报价需要查看网页上的电话进行沟通，由销售工程师根据测试要求提供实际报价。
