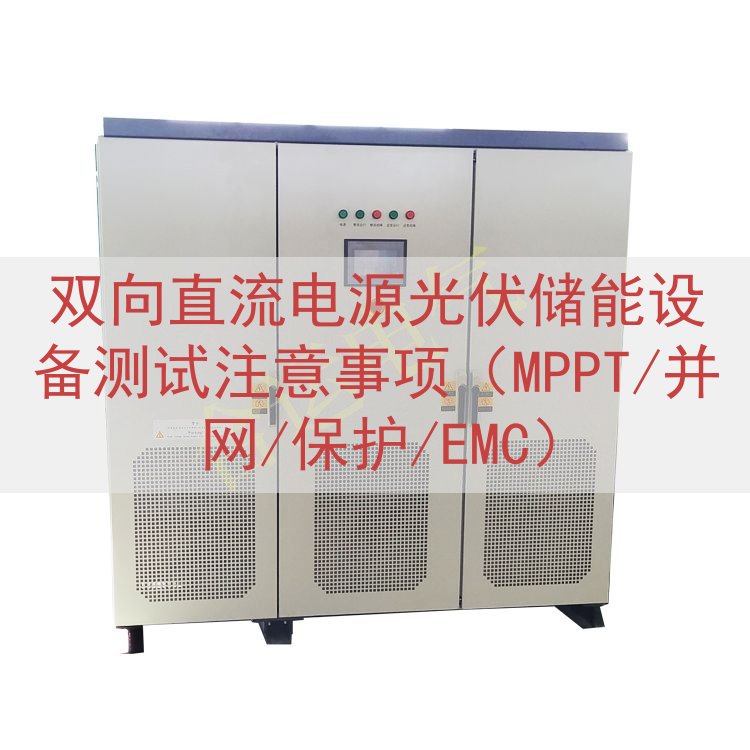

光伏储能设备的测试台架上，双向直流电源同时扮演两个角色：一面模拟光伏组件的输出特性，一面模拟电池组的充放电状态。与单向电源加电子负载的组合相比，双向直流电源可以回馈能量，台架发热量下降，配电容量也能压缩。山东运电气有限公司在双向直流电源与储能测试系统的配套上积累了不少现场经验，下面按照MPPT、并网、保护、EMC四个环节，把测试过程中容易被忽略的细节逐条列出。

一、MPPT测试里的电压扫描与动态响应

MPPT测试的关键，是让双向直流电源准确复现光伏组件的I-V曲线，再看被测逆变器或储能变流器能不能稳定停在最大功率点上。测试之前要核对电源的电压量程、电流量程是否覆盖组件开路电压与短路电流的1.2倍以上，量程留得太紧，追踪过程中容易触发电源自身的限流。

• 开路电压、短路电流、填充因子这些参数，要按测试工况对应的温度和辐照度换算，同一块组件在不一样的温度下的曲线差别不小，参数填错会让MPPT效率出现明显偏移。
• 静态MPPT效率测试期间，辐照度与温度要保持稳定，功率取采样周期内的平均值，采样间隔拉得太长，会把追踪过程中的来回摆动算进结果。
• 动态MPPT效率测试要设置电压阶跃和电压斜坡，阶跃幅度覆盖组件电压的10%至50%，观察追踪时间和超调量，电源的电压变化速率要与设定值保持一致。
• 局部阴影条件下I-V曲线会出现多个峰值，被测设备如果采用扰动观察法，容易停在局部峰值上不动，测试时要把多峰曲线的拐点电压逐个记录下来。
• 直流母线纹波会干扰采样精度，电源输出端的纹波电压要压到逆变器允许的范围内，母线较长时可以在靠近被测设备的位置加装薄膜电容。
• 追踪速度的测试要在低辐照度工况下重复一遍，弱光条件下的功率变化幅度小，追踪算法的响应差异会暴露得更清楚。

二、并网测试中的电参数与切换过程

并网测试看的是被测设备与电网之间的能量交换质量。双向直流电源在这个环节通常作为直流侧的能量缓冲，把并网侧回馈过来的电能消耗掉或者送回电网，台架整体的功率平衡要提前算清楚。

• 并网点电压、频率按当地电网的允许范围设定，电压偏差、频率偏差、谐波含量、直流分量、功率因数逐项记录，每一项都要留下原始波形。
• 有功功率与无功功率的调节响应时间、调节精度单独测量，阶跃指令下的输出变化曲线要完整保存，不能只记稳态值。
• 并网与离网切换过程要记录切换时间、冲击电流和电压跌落幅度，切换瞬间的直流侧电压波动容易顶到过压保护的门槛。
• 防孤岛保护的动作时间要覆盖功率最接近匹配的那个点，负载功率与逆变输出功率越接近，动作时间往往越长。
• 低电压穿越测试期间，双向直流电源要维持直流母线电压不塌陷，电网侧电压跌落时不能中断对被测设备的供电。
• 回馈状态下电源的并网电流谐波要单独测一遍，回馈工况与整流工况的谐波分布并不相同。

三、保护功能测试的动作值与恢复条件

保护测试要在边界条件附近反复走几遍，动作值、恢复值之间的回差，动作时间和恢复时间都要记录。用双向直流电源缓慢升降电压电流，捕捉保护动作的临界点，比直接阶跃到故障值更容易看出问题。

保护动作之后的恢复过程同样要测。有的设备在故障消失后自动重连，有的需要人工复位，两种方式的测试步骤不一样的，记录表格也要分开设计。带BMS的储能系统还要核对保护阈值与BMS上报的电压、电流、温度数据是否对得上。

四、EMC测试的布置方式与双向工况差异

EMC测试的结果对布置方式很敏感，同一台设备换一个线缆长度、换一种接地方式，测出来的数据就可能不一样。

• 传导发射测试时，双向直流电源工作在整流状态与回馈状态下的干扰频谱不一样的，两种状态都要测，不能只测其中一种。
• 辐射发射要在电波暗室中进行，线缆走向、设备摆放高度、天线距离按标准布置，正式测试之前用已知源做一次校验。
• 静电放电、电快速瞬变脉冲群、浪涌分别对电源端口、信号端口、通讯端口施加，观察设备是否复位、通讯是否中断、保护是否误动。
• 谐波电流与电压波动闪变测试要在额定功率和轻载两种条件下各做一遍，回馈工况下的谐波含量通常高一些。
• 滤波器的安装位置、屏蔽层的接地方式、PE线的连接质量会直接测试结果，接地阻抗要实测，不能只看图纸。
• 测试过程中出现数据异常时，先检查接地和线缆布置，再考虑设备本身的问题，顺序颠倒会浪费大量时间。

五、台架配套、数据归档与设备沟通

双向直流电源的功率等级、电压范围、回馈方式决定了台架能覆盖哪些测试项目。设备的具体价格与功率等级、电压电流范围、回馈方案、通讯接口配置相关，实际报价可以通过网页上的电话沟通确认。

测试数据归档时要带上设备编号、软件版本、采样率、探头型号。同一台被测设备在不一样的版本软件下的测试结果放在一起对比，才能看出改动带来的实际。山东运电气有限公司在双向直流电源的选型、台架搭建与测试数据管理上提供配套支持，长时间连续运行的回馈工况对电源散热与保护逻辑的要求高，这一部分在台架设计阶段就要定下来。

把MPPT、并网、保护、EMC四个环节的测试项拆开排列，逐项做完再合起来复测一遍，能减少现场返工。台架上的每一根线缆、每一个接地点的处理方式，最终都会体现在测试曲线上。
