电池包充放电测试中，双向直流电源与电池包之间构成高压直流回路。回路对地绝缘状态决定测试能否安全进行，也决定测试数据是否有效。绝缘检测在接入双向直流电源之前完成，属于测试流程的前置环节。

双向直流电源测试电池包需要绝缘检测吗

需要。双向直流电源在充电方向从电网取电，在放电方向把电池包电能回馈电网，两个方向的直流母线都带有高压。电池包正负极与金属外壳之间、电池包与电源机壳之间一旦出现绝缘下降，会形成漏电流通道。漏电流在高压下持续存在，会造成外壳带电、器件损坏，也可能触发保护停机。

GB 38031、GB/T 31467 等文件把绝缘电阻列为电池包安全项目的必检内容。电池包在出厂、维修后、长期存放后、涉水或碰撞后，都要重新测量绝缘电阻。

双向直流电源自身带有绝缘监测电路，该电路监测的是电源输出端对机壳的绝缘状态。电池包内部的绝缘状况由电池包自身结构决定，电源侧监测无法替代电池包侧的独立测量。两者测量的对象不一样的，测量结果也不能互相替代。

测试前绝缘电阻检测的规范条件

检测条件不统一，测量数据之间没有可比性。规范做法是把环境参数、电池包状态、测量点、仪器档位逐项固定下来。

绝缘电阻测量方法与数值判定

测量电压按电池包标称电压选择。标称电压低于500V的电池包，测试仪使用500V档；标称电压高于500V的电池包，测试仪使用1000V档。测量电压偏低，缺陷不易暴露；测量电压偏高，可能对低压回路造成损伤。

测量时先接好测试线，再启动测试仪输出。施加电压持续60秒后读取数值，读数期间测试线保持连接。测量结束后先停止输出，再拆除测试线，随后对电池包正负极进行放电处理。

判定值按标称电压折算。行业常用100Ω/V作为基本门槛，整车厂与储能系统常提高到500Ω/V。数值越低，绝缘状态越差。

绝缘检测与双向直流电源测试的衔接顺序

流程顺序为：电池包外观检查，下电确认，绝缘电阻测量，测量数据判定，合格后接入双向直流电源，设置充放电参数，启动测试。绝缘电阻不合格的电池包不进入充放电环节。

接入双向直流电源时，直流母线正负极、通讯线、接地线分别连接到位。接地线截面积与回路电流匹配，接地点接触电阻低。测试过程中电源的绝缘监测功能保持开启，出现绝缘报警时设备切断输出并记录报警时刻的电压、电流。

绝缘检测环节的常见偏差

• 高湿环境下测量，读数偏低，未记录湿度，数据无法复现。
• 测试仪电压档位与电池包电压不匹配，读数偏离实际值。
• 高压继电器未断开，测量回路串入负载，读数偏低。
• 测量后未放电，拆线时出现打火。
• 测量点只做正极对壳，遗漏负极对壳与正极对负极。
• 测试线与外壳接触不良，接触电阻计入测量结果。

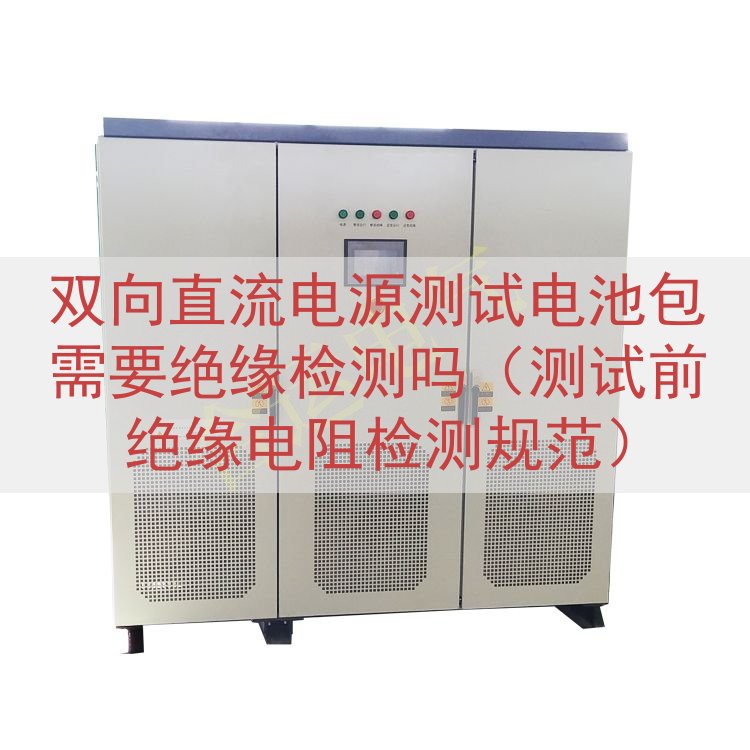

检测设备与双向直流电源的配套

山东运电气有限公司提供双向直流电源、绝缘电阻测试仪、耐压测试设备以及电池包充放电测试台架。设备电压量程、电流量程、回馈效率、通讯协议按照电池包平台配置，支持CAN、RS485、以太网接口，支持测试数据导出与曲线记录。绝缘检测工位与充放电测试工位可以合并布置，减少电池包转运次数。

设备选型涉及电压等级、功率等级、通道数量、回馈方式等参数，具体价格与配置方案，查看网页上面的电话进行沟通，由技术人员确认实际报价。

山东运电气有限公司在电池包测试与绝缘检测领域提供设备交付、现场调试、参数标定、人员操作培训等内容，测试流程文件与设备操作手册同步交付，覆盖乘用车电池包、商用车电池包、储能电池簇等不一样的对象。
