双向直流电源纹波与噪声的成分区分

双向直流电源在充电与放电两种工作状态下，输出端都存在电压波动。纹波成分与开关频率及其谐波相关，频率集中在几十千赫兹到几兆赫兹区间。噪声成分来自功率器件开关瞬间产生的电压尖峰、寄生电感与寄生电容之间的谐振，以及空间耦合进入测试回路的干扰，频率可以延伸到几十兆赫兹以上。两类成分叠加后，在示波器上表现为基线上的周期性起伏与随机毛刺。测量时若不区分频段，读数会出现明显偏差。

20MHz带宽限制在测量中的作用

行业内的纹波噪声测量普遍将示波器带宽限制在20MHz。这一做法源于对测量基准统一的要求。开关电源输出的高频尖峰中，相当一部分由探头接地回路拾取，并非电源真实输出。开启20MHz带宽限制后，20MHz以上的分量被衰减，测量结果反映的是电源本体在常用频段内的输出质量。不一样的人员、不一样的时间、不一样的设备之间的数据因此具备可比性。带宽限制开关的位置、限制档位是否真正生效，属于测量前必须确认的环节。

差分探头测量纹波噪声的接线方式

差分探头两个输入端分别连接电源输出的正极与负极，探头本体远离功率变换回路与变压器位置。正负输入端引线保持等长并尽量绞合，减小形成的环路面积。探头的正负端不接大地，输出端通过接口接入示波器。相对于单端探头加地线弹簧的方式，差分探头对共模干扰的抑制能力更强，在双向直流电源充放电切换过程中，输出端电位参考点发生变化，差分测量方式能够减少地环路电流带来的虚假信号。

示波器与探头参数设置对照

单端探头与差分探头测量结果对照

探头接地回路面积对读数的

单端探头使用长接地引线时，引线电感与探头输入电容构成谐振回路，在开关瞬间产生振铃，示波器上出现幅度较大的高频毛刺。这类毛刺的频率往往高于20MHz，开启带宽限制后会被削弱，但回路面积带来的共模拾取依然存在。差分探头两输入端形成的环路若贴近功率回路，同样会拾取磁场耦合信号。测量点选择在电源输出端子附近，探头引线不跨越变压器与电感区域，是降低拾取量的直接手段。

测量环境的干扰控制

双向直流电源纹波噪声的幅值通常在毫伏级，测量现场的其他开关电源、变频设备、无线发射装置都会在探头引线上感应电压。测试台面铺设金属板并单点接地，可以减小空间电场耦合。被测电源的输入线加装共模扼流圈或磁环，能够抑制来自电网侧的传导干扰。负载线采用双绞形式并缩短长度，减少负载电流回路对探头的磁耦合。示波器与探头使用同一路供电，避免不一样的插座之间的地电位差形成环流。

测量数据的读取与记录

纹波噪声的读数包含峰峰值与有效值两项。峰峰值反映尖峰的最大幅度，有效值反映能量大小。读取峰峰值时，示波器需处于无限余辉或长时间采集状态，捕捉多次开关周期内的最大尖峰。记录数据时同时标注带宽限制状态、耦合方式、探头型号与衰减比、垂直刻度、时基、负载电流大小、充放电方向。缺少这些条件的数据在后续比对中难以复现。

常见偏差现象与关联

双向直流电源在测量中的工况差异

双向直流电源具备能量双向流动能力，充电与放电两种模式下，输出滤波网络的工作点不一样的，纹波噪声的幅值与频谱分布存在差别。放电模式下电流由电源流向负载，输出电容处于放电支撑状态；充电模式下能量回馈，母线上的电流方向与开关时序同步变化。测量时需要分别记录两种模式的波形，单独给出各自的峰峰值与有效值，不能以单一状态的数据代表整机指标。部分双向电源在模式切换瞬间会出现短暂的电压波动，这一过程需要用较长的采集时间窗口观察。

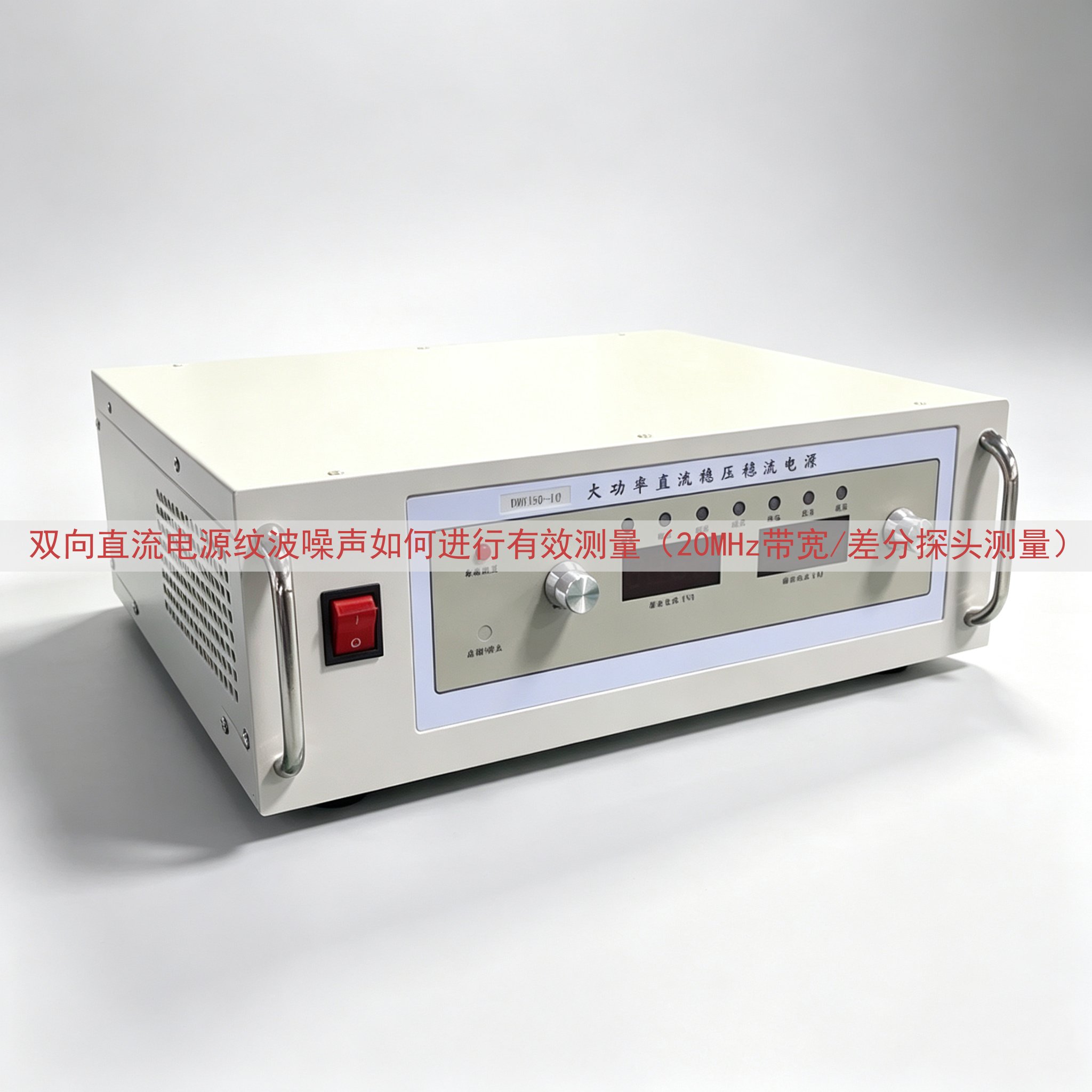

山东运电气有限公司双向直流电源的测量配合

山东运电气有限公司在双向直流电源产品上提供输出端子布局、滤波结构与测试接口方面的配套设计，便于用户按20MHz带宽与差分探头方式开展纹波噪声测量。设备出厂前经过输出纹波测试环节，随机资料中给出测量条件说明，方便用户对照自身测试结果。用户在选型或测试过程中遇到纹波噪声数据不一致的情况，可通过山东运电气有限公司网页上显示的电话沟通实际报价与测试条件核对事宜，获取对应型号的技术参数与测试方法说明。
