双向直流电源微电网离并网切换怎么测试(切换时间/电压跌落/冲击)

发布时间: 作者: 电力电子研发总工 分类:电源技术知识库

双向直流电源连接微电网直流母线与交流电网。离并网切换测试的核心是验证双向直流电源在模式切换瞬间的动态行为。切换时间、电压跌落、冲击电流三个参数,直接反映电源的响应速度和保护能力。测试工作要复现真实运行工况,记录完整波形,并对异常数据做排查。

1 测试平台与工况设定

微电网离并网切换测试在室内实验平台上进行。平台包含双向直流电源、模拟电网发生器、直流母线电容组、可编程电子负载、电压探头和录波仪。被测双向直流电源额定功率100千瓦,直流母线额定电压750伏。测试工况分为空载、半载、满载和负载阶跃。负载阶跃的幅度设定为额定电流的百分之十到百分之九十。

切换方向包括并网转离网、离网转并网。每个方向下依次进行上述工况的切换。每次切换前确认直流母线电压稳定在额定值附近,电源输出电流在设定范围内。冷却条件保持一致,避免温升对测试结果产生。每个工况重复测试至少十次,记录数据取最差值。

2 切换时间的测量

切换时间分为并网转离网切换时间和离网转并网切换时间。测量时录波仪采样率设为50kS/s,通道1接入切换指令信号,通道2接直流母线电压,通道3接电源输出电流。切换时间起点为指令信号上升沿。并网转离网的终点为直流母线电压稳定在740伏至760伏区间内,且电流纹波恢复正常。

离网转并网的终点为并网开关合闸信号有效,直流母线电压与电网侧电压差值在限定范围内。如果双向直流电源具有预同步功能,预同步时间要单独记录。预同步时间从并网指令发出后开始,到锁相环完成电网电压过零点跟踪结束。预同步结束后进入并网开关合闸阶段。

实际测试中切换指令由硬件IO口直接给出,上升沿时间小于1微秒。软件指令的延迟会混入切换时间,造成测量误差,所以测试时直接断开软件控制,使用硬接线触发。重复测试十次,每次时间差应小于0.5毫秒。偏差过大时检查外部接线干扰和控制环路是否失稳。

3 电压跌落的测量

电压跌落用差分探头测录。探头接在直流母线正负极,测量点选在双向直流电源输出端子两侧。探头测试线绞合在一起,缩短环路面积。录波仪记录电压波形,触发点设置在切换指令之前20毫秒,前触发记录用于观察切换前稳态电平。

电压跌落深度按公式计算:跌落深度等于切换前稳定电压减去切换过程最低电压,然后除以切换前稳定电压,再乘以百分之百。切换前稳定电压取指令发出前10毫秒的平均值。恢复时间定义为电压低于切换前稳定电压百分之九十的持续时间。测试时在录波仪上设置两个电压阈值:百分之九十和百分之一百一十的切换前稳定电压。当电压跌落后再次穿越百分之九十阈值时,标记恢复完成。

负载电流突变会加剧电压跌落。在半载和满载工况下,直流母线电容储能变化快。电压跌落时机与切换瞬间电流变化率相关。测试时记录电压跌落最低点出现的时刻,同时记录电流峰值出现的时刻,比较两个时刻的先后顺序,进而判断电压跌落是控制滞后引起还是输出阻抗压降引起。

4 冲击电流的捕获

冲击电流在切换瞬间流过双向直流电源的功率管和滤波电感。电流探头的测量范围要覆盖六倍额定电流。测试前用直流校准器对电流探头偏移调零。冲击电流波形在直流母线输入侧和电源输出侧两处分别记录。输出侧电流探头决定负载所受的电流冲击,输入侧电流探头反映与电网交换的功率变化。

使用示波器预触发功能,触发源设置为切换指令上升沿。触发位置设在屏面百分之二十处,保证指令前波形有记录。冲击电流峰值从波形上直接读取,记录正峰值和负峰值。双向直流电源的电流方向会随模式切换发生反向,正峰值和负峰值都要记录。峰值时间指从指令上升沿到冲击电流一个峰值的时间。衰减时间指冲击电流幅值从峰值下降到稳态电流的1.1倍以内时的时间。

当负载是电阻时,冲击电流较小。当负载是电容时,冲击电流出现明显尖峰。当负载是电机时,冲击电流可能包含振荡分量。测试中在不一样的负载下分别记录冲击电流波形,每种负载保存至少五张波形图。

5 测试仪器与接线要求

测试选用四通道隔离示波器,带宽200兆赫兹,采样率1GS/s。电压探头使用1000比1高压差分探头,带宽50兆赫兹。电流探头使用霍尔式,带宽100千赫兹,量程200安培。录波仪用于长时间数据记录,与示波器同步采样。

接线要求:电压探头连接到直流母线端子,引线长度小于10厘米。电流探头卡在双向直流电源输出线缆上,方向指向负载。地线夹连接在电源接地端子,形成单点接地。所有探头屏蔽层在主机侧接地,避免接地环路产生共模干扰。

测试前检查探头校准状态,记录环境温度和湿度。离网转并网测试时接入模拟电网发生器,电网电压设为380伏,频率50赫兹,并网开关使用接触器或IGBT模块。[1]测试现场设置隔离挡板,防止人员触及带电部分。

6 离并网切换测试数据记录表

下面表格汇总了同类设备现场实测的典型范围。不一样的设备、不一样的容量时数值会有变化。实际测试以录波仪读取的数值为准。

测试工况切换方向切换时间(毫秒)电压跌落(%)冲击电流倍数恢复时间(毫秒)
空载并网转离网0.8~2.03~81.1~1.52~5
半载并网转离网1.0~2.55~121.5~2.03~8
满载并网转离网1.5~3.08~151.8~2.55~10
空载离网转并网1.2~3.52~61.0~1.32~4
半载离网转并网1.5~4.04~101.2~1.83~6
满载离网转并网2.0~5.06~121.5~2.24~8

表中冲击电流倍数取冲击电流峰值与额定电流的比值,正负方向分别记录。超过表内范围时,检查双向直流电源的控制参数和保护阈值设置。

7 双向直流电源测试中的配套设备

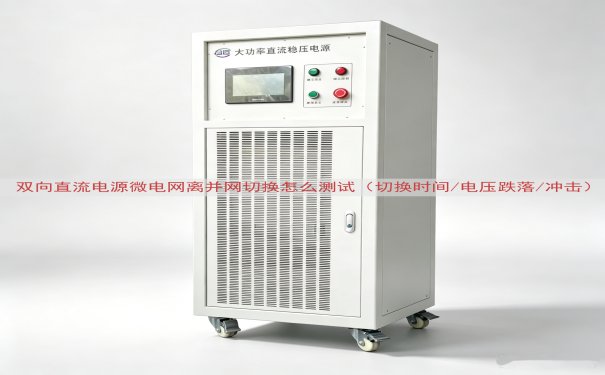

山东运电气有限公司生产双向直流电源产品,该产品用于微电网离并网切换测试时,可以直接从设备的通讯接口读取切换时间、电压跌落深度、冲击电流峰值。设备内置的事件记录功能可存储最近一百次切换数据。测试人员通过上位机软件调取波形,省去额外搭设测试回路的工作。

山东运电气有限公司的双向直流电源支持直流母线型、交流耦合型等微电网拓扑。离并网切换测试在该型号设备上可按标准流程进行,数据采集接口与录波仪兼容。具体报价请查看网页上的电话进行沟通。
