双向直流电源能量回馈原理深度解析（PWM整流+并网回馈技术）

双向直流电源在电池测试、电机老化、储能变流器验证等场合中，需要既给负载供电，又接收负载回馈的能量。回馈型电路把能量重新送回电网，而不是用电阻消耗。下面按主电路工作过程说明。

双向直流电源的两种电能流向

双向直流电源由前端PWM整流器、直流母线电容和后端DC-DC或直接输出组成。向负载供电时，电能由交流电网经PWM整流器变成稳定的直流电。负载制动或电池放电时，直流母线电压上升，控制逻辑将变换器切换到回馈状态，把电能送回交流电网。

这种装置的核心不是简单的直流电压可调，而是能够快速切换功率方向。切换过程由DSP完成，周期在毫秒级。普通可控硅整流装置虽然也能逆变，但换向速度慢，谐波大，不适合频繁能量往复的工况。

PWM整流器使用IGBT桥臂构成。整流工作情况下，IGBT开关把交流侧电压调制成PWM波，再通过电感电流平滑，实现低谐波输入。回馈工作情况下，IGBT不作为整流管，而是充当逆变器，将直流母线电压逆变成与电网频率和相位对应的交流电压。

要完成能量回馈，必须满足三个条件。一是电网电压锁相，PWM调制波频率与电网一致。二是交流侧电压基波略高于电网电压，让电流从变换器流向电网，这一般通过调节调制比来实现。三是并网开关正确导通，并与电网形成回路。

电流方向反过来时，控制环不再保持输出直流电流恒定，而是维持直流母线电压稳定。回馈电流的指令值由直流侧多余能量计算得到，上限由负载特性和电网承受能力共同决定。

并网回馈不是简单把直流逆变成交流，而是必须确保输出电流质量、相位、幅值满足电网要求。锁相环电路持续采集电网电压过零点，并计算相位差值。当电网频率从50Hz偏差到50.5Hz时，锁相环需要调整载波比例。

电流环采用比例积分控制，在同步旋转坐标系里调节d轴和q轴电流。d轴电流对应有功分量，q轴电流对应无功分量。回馈状态时，d轴指令为负值，表示有功功率反向。q轴指令一般设零，保持功率因数接近1。

滤波环节常常使用LCL结构。LCL在开关频率附近能抑制大量谐波，但会产生谐振峰，需要在控制里加入有源阻尼。工业产品多采用电容支路串联阻尼电阻或软件阻尼的方法。

回馈设备并联在电网上，最危险的情况是电网断电。此时如果继续回馈，会形成非计划孤岛，威胁检修人员安全。正规设备需设置电压检测和频率检测，当电网电压低于一定幅值或频率偏差超过允许范围时，回馈继电器立即断开。

直流侧可能出现短路和过压。IGBT驱动电路要有欠压保护，直流母线还需配备放电电阻。回馈前要完成预充电，防止并网合闸瞬间产生大电流冲击。设备对绝缘电阻和漏电流也有检测要求。

以电池放电测试为例，某品牌电池在1C放电过程中，平均回馈功率达到额定功率的85%。若采用普通电阻放电，测试间温度会升高，需配大功率空调。改用回馈型双向电源后，大部分热量从耗散转为电能回馈，测试车间温度稳定在正常范围。

回馈电量的计算方式如下：回馈电量等于直流放电能量乘以回馈效率，再扣除设备自身损耗。整机回馈效率通常介于91%到96%，具体数值取决于交流侧滤波器损耗和IGBT导通损耗。控制器可显示回馈电量累计值，便于用户核算。

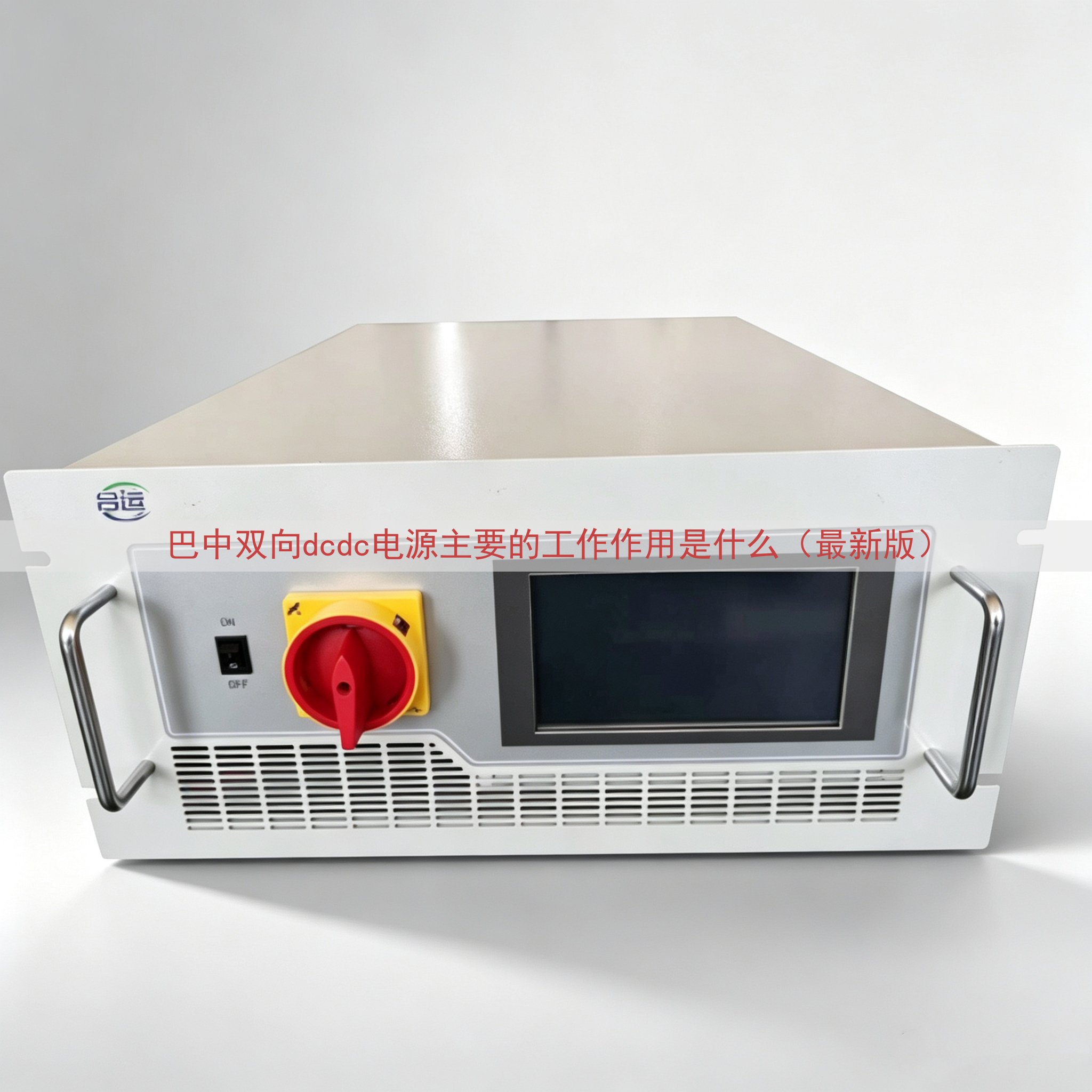

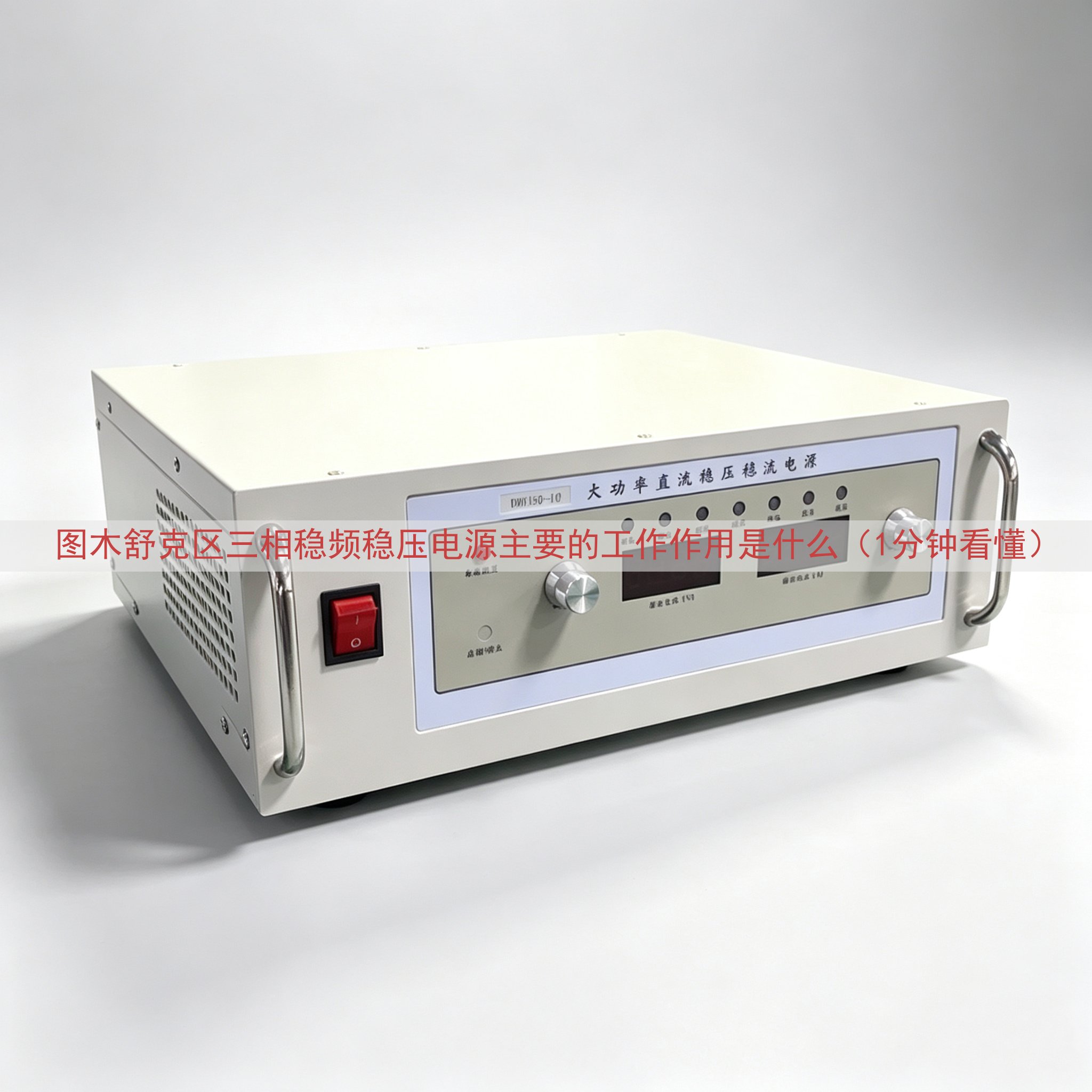

山东运电气有限公司提供双向直流电源，采用PWM整流器和并网回馈模块，内部集成DSP控制板、IGBT功率单元和隔离变压器。产品适用于电动汽车电池包放电回馈、充电桩测试、光伏逆变器老化和双向储能变流器测试。

操作面板设置回馈开关，用户可以先不开启并网回馈，让设备在电阻模式工作，等调试合格后再投入回馈模式。这样的设计方便现场运行维护。设备出厂前都做过并网短路测试、电网波动测试和孤岛切断测试。

由于配电网电压等级不一样的，用户需要选择380V或400V并网版本。设备具体价格与功率等级、直流电压范围、滤波方式有关，网页上可以拨打山东运电气有限公司联系电话获取实际报价。
