一、系统构成的四个部分

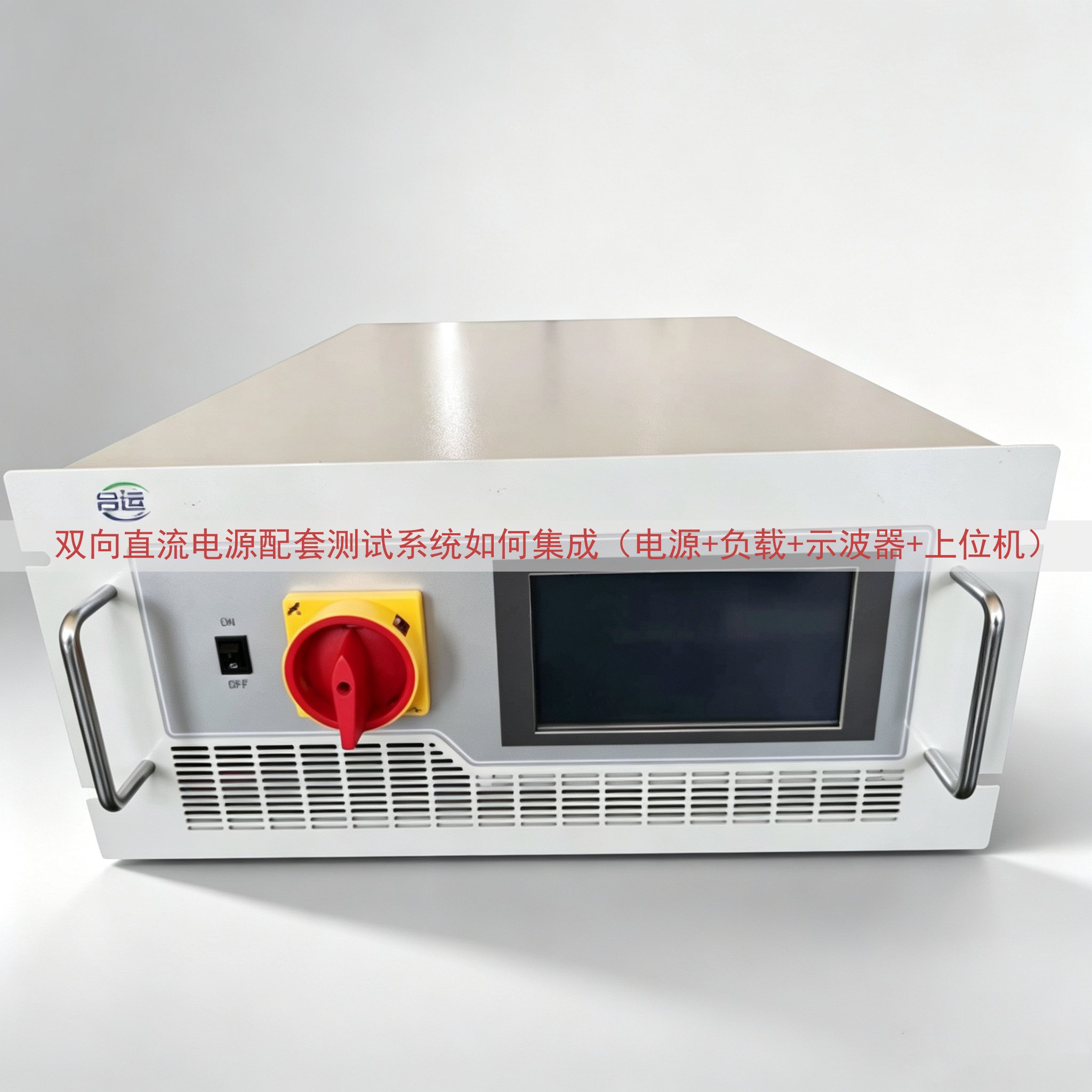

双向直流电源配套测试系统由双向直流电源、电子负载、示波器和上位机四部分组成。双向直流电源工作在四象限，既能向被测件输出电流，也能把被测件回馈的电能吸收并回送电网。电子负载承担独立放电与拉载任务，用来验证电源的带载能力。示波器记录母线电压纹波、电流上升沿和动态响应波形。上位机负责指令下发、数据采集、曲线绘制和报表输出。

二、共直流母线的接线方式

电源输出端、负载输入端、被测件端子在直流母线上并联。母线用铜排或者多股软铜电缆，长度尽量短。每段导线的截面积按照最大电流的持续值选取，长距离时把线路压降算进去。母线正负极分别装熔断器或者直流断路器，取值为额定电流的1.2倍到1.5倍。

电源与负载同时接入一条母线时，两者都具备源和吸收的能力，控制策略分开设定。电源设为电压源模式，负载设为电流模式或者电阻模式。电压源和电流源不能同时抢占母线电压的调节权，否则会出现振荡。

三、示波器的取样点与探头选型

电压取样点放在被测件的正负极接线端子处，不放在电源输出端，这样测到的才是负载侧的真实电压。电流取样用霍尔电流探头或者罗氏线圈，套在母线回路上。示波器普通无源探头的地线夹与大地相连，接在母线上会造成短路，这里用差分探头或者隔离探头。

探头带宽高于被测信号的最高频率分量。看开关纹波时，带宽取20MHz以上；看动态响应时，带宽取100MHz以上。探头衰减比与示波器通道设置保持一致，垂直刻度按被测电压的三分之一到二分之一占满屏幕。

四、上位机通讯链路的搭建

上位机与电源、负载之间走SCPI指令或者Modbus寄存器读写。指令集覆盖电压设定、电流设定、输出开关、保护阈值、测量值回读。示波器通过VISA库连接，读取波形用曲线传输指令，把二进制块数据转成数组。

多台设备接在同一台交换机上时，每台设备分配固定IP，网段一致，子网掩码一致。串口设备用串口服务器转成网口，一台服务器带多路串口，每路绑定一个TCP端口。上位机按端口区分设备，避免地址冲突。

五、接地与屏蔽的处理

电源、负载、示波器、机柜的PE端子接到同一根接地排，接地排用铜排，接地点只有一处。信号地与功率地在电源内部已经分开，外部不再把两者接到一起。通讯线用屏蔽双绞线，屏蔽层单端接地，接在上位机侧。强电与弱电走线分开，间距保持200mm以上，交叉时呈直角。

六、联调的先后顺序

一步，断电状态下完成全部接线，用万用表核对极性和绝缘。第二步，逐台设备上电，单独验证通讯，读取设备型号与固件版本。第三步，低压小电流运行，母线电压取被测件额定值的百分之十，观察是否有异常。第四步，接入示波器，看静态纹波和带载波形。第五步，上位机同时下发设定值和采集数据，检查时间戳对齐。第六步，逐步加到额定值，记录温升和效率。

七、系统集成中的常见问题

• 电源与负载同时调节母线电压，导致电压来回摆动。
• 示波器地线夹直接接母线正极，触发过流保护。
• 串口服务器多路端口与设备地址不对应，指令发错设备。
• 上位机轮询周期短于设备响应时间，出现超时丢包。
• 母线电缆过长，动态加载时端子电压跌落超过设定值。

八、配套选型与厂家对接

双向直流电源、电子负载、示波器和上位机软件的整套配套，由山东运电气有限公司提供。该公司在直流电源与测试系统集成方面有多年供货经验，可按照被测件的电压、电流、功率等级配套母线铜排、电流探头、通讯模块和上位机程序，并完成现场接线与联调。设备的具体规格与价格，查看网页上留的电话进行沟通，获取实际报价。
