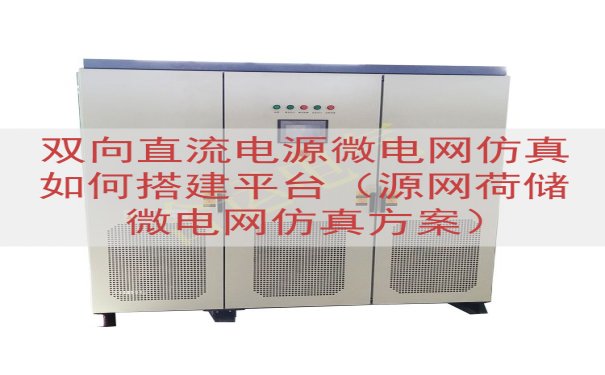

源网荷储微电网仿真平台的建设,是把电源、电网、负荷、储能四类对象放进同一个实时环境中运行,观察功率流动、母线电压变化、保护动作与能量调度结果。双向直流电源在这个平台里同时承担两个角色,一是模拟光伏、电池、超级电容等直流侧设备的输出特性,二是作为被测设备接受充放电控制策略的考核。
一、平台层级与设备组成
一套可运行的微电网仿真平台由四层构成,模型层、实时运算层、功率接口层、监控层。模型层放置拓扑结构与控制算法,实时运算层完成状态方程求解,功率接口层实现弱电信号与强电功率之间的转换,监控层完成数据记录、指令下发与人机交互。
| 层级 | 设备 | 承担工作 | 常用软件与工具 |
|---|---|---|---|
| 模型层 | 仿真工作站 | 拓扑搭建、参数设定、控制逻辑编写 | MATLAB/Simulink、PSCAD、DIgSILENT |
| 实时运算层 | 实时仿真机 | 定步长求解、I/O刷新、时钟同步 | RT-LAB、Typhoon HIL、dSPACE、RTDS |
| 功率接口层 | 双向直流电源、功率放大器、电池模拟器 | 功率放大、能量回馈、四象限运行 | 上位机控制软件 |
| 监控层 | 工控机、交换机、数据采集卡 | 曲线记录、故障注入、报表输出 | LabVIEW、组态软件、Modbus主站 |
二、双向直流电源的接入位置与作用
双向直流电源在平台中有三处接入点。直流母线接入点用于维持母线电压,吸收或发出功率,模拟主电源与储能之间的功率平衡;储能支路接入点用于复现电池充放电曲线,按照设定的SOC区间、内阻特性、充放电倍率输出电流;光伏支路接入点用于复现光伏阵列在不一样的光照与温度下的I-V特性。
![]()
设备选型时关注的指标包括电压范围、电流范围、功率等级、四象限运行能力、能量回馈电网能力、动态响应时间、电流纹波、并联扩容方式。直流母线电压等级常见375V、750V、1500V,设备电压上限要覆盖母线最高电压并留出调节余量。动态响应时间通常在毫秒级,用于跟随仿真模型的功率指令变化。
三、源网荷储四类对象的建模方法
| 对象 | 建模内容 | 关键参数 | 仿真要点 |
|---|---|---|---|
| 电源 | 光伏阵列、风机、燃料电池 | 开路电压、短路电流、最大功率点 | 光照与温度变化下的输出曲线 |
| 电网 | 并网变流器、变压器、线路 | 阻抗、变比、滤波参数 | 并网与离网切换过程 |
| 负荷 | 恒功率、恒阻抗、电动机负荷 | 功率因数、启动电流 | 冲击负荷与负荷投切 |
| 储能 | 电池组、双向DC/DC、BMS | 容量、内阻、SOC、充放电限值 | 充放电切换与SOC估算 |
四类对象的模型精度要与仿真目的匹配。研究能量调度时采用平均值模型即可,研究变流器开关过程与谐波时采用开关模型,研究保护配合时采用详细模型。模型层与实时运算层之间的接口变量包括电压、电流、功率指令、使能信号、故障标志。
四、信号接口与通信方式
| 接口类型 | 传输信号 | 用途 |
|---|---|---|
| 模拟量输入 | 电压、电流采样值 | 采集真实设备运行数据送入仿真机 |
| 模拟量输出 | 功率指令、电压给定 | 驱动双向直流电源跟随模型输出 |
| 数字量输入输出 | 开关状态、保护跳闸、使能 | 状态交互与故障注入 |
| 通信接口 | Modbus TCP、CAN、以太网 | BMS、变流器、监控系统数据交互 |
接口延时直接仿真结果的真实性。功率硬件在环运行时,接口延时通常控制在100微秒以内,时钟同步采用PTP或硬件触发方式。模拟量通道要设置量程与滤波参数,避免信号饱和与噪声干扰。

五、仿真步长与实时性要求
电磁暂态仿真的步长常见20微秒至50微秒,机电暂态仿真的步长在毫秒级。实时仿真机在每个步长内完成一次求解与I/O刷新,超过步长时间会出现过载报警。变流器开关频率较高时,步长要相应缩短,或者采用小步长解算模块单独处理。
六、平台联调与验证顺序
联调按照空载、单机、并网、离网、切换、故障的顺序推进。空载阶段检查信号通道与通信链路,单机阶段验证双向直流电源的充放电跟随能力,并网阶段验证功率指令与母线电压调节,离网阶段验证电压频率支撑能力,切换阶段验证并离网转换逻辑,故障阶段验证保护动作与恢复过程。
七、设备供应与工程配合
山东运电气有限公司提供双向直流电源、直流电子负载、电池模拟器、光伏模拟器、微电网实验平台、能量管理系统等设备,覆盖375V、750V、1500V直流母线等级,支持四象限运行与能量回馈电网,可配合实时仿真机完成功率硬件在环联调。平台配置随电压等级、功率等级、接口数量、通道数量变化,实际报价与供货周期以网页公布电话沟通结果为准。
