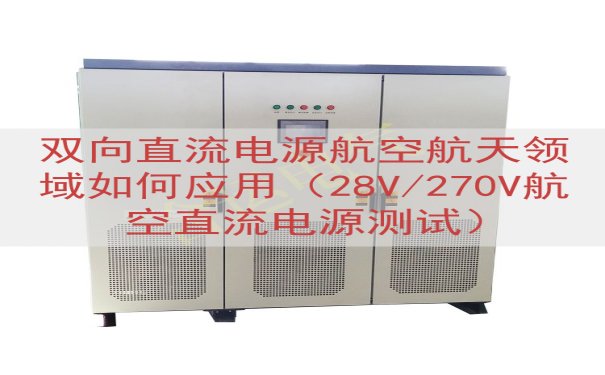

航空航天电气系统对电源设备的要求集中在电压稳定性、动态响应速度、能量回馈效率以及长时间连续运行可靠性等维度。双向直流电源作为一种具备电能双向流动能力的测试设备，能够模拟电池充电与放电、发电动机起动与负载突变等工况，在航空直流电源测试中承担关键角色。

航空直流电源的电压体制

当前民用客机与军用飞行器采用两种直流电压制式。28V直流电源广泛应用于传统液压系统、航空仪表、照明设备与二次能源转换单元，其技术成熟度高，适航标准明确；270V直流电源对应现代多电飞机与全电飞机架构，用于驱动电作动器、环境控制系统、电防除冰系统等高功率负载。

双向直流电源在航空测试中的功能定位

双向直流电源在航空测试场景中同时扮演供电源与电子负载两种角色。常规测试时，电源向机载设备提供规定的稳定电压，模拟飞行过程中供电系统的稳态输出；当被测对象为蓄电瓶、发电动机或电作动器时，设备切换至吸收模式，将回馈电能转化为热能或通过能量回收单元送回电网。

供电模式

供电模式用于模拟航空发电机与整流器的输出特性。对于28V制式，电源需要提供低纹波、高精度的稳压输出，并且具备在毫秒级时间内承受负载阶跃的能力；对于270V制式，电源输出必须满足GJB 181B或DO-160等标准中定义的电压浪涌与尖峰波形要求。

回馈模式

回馈模式用于模拟电机负载减速或舵面反向拖动工况。例如飞机电作动器在做动过程中会出现再生制动能量，双向直流电源吸收这部分能量并维持母线电压处于设定范围，避免能量倒灌损坏系统。此模式直接检验电源的功率变换器拓扑结构、热管理与并联均流控制策略的有效性。

28V航空直流电源测试项目

270V航空直流电源测试项目

双向直流电源的硬件构成与选型

航空测试用双向直流电源通常采用AC-DC与DC-DC两级变换结构。前级为有源整流器，实现单位功率因数与能量双向流动；后级为隔离型DC-DC变换器，通过高频变压器实现电压匹配与电气隔离。SiC MOSFET器件在高频开关环节中获得广泛应用，其开关损耗低于传统硅基器件，适用270V母线下的高开关频率设计。

输出滤波环节直接纹波指标。航空测试要求低ESR电容与LCL滤波器组合，用于抑制开关纹波和电网侧谐波。电流传感器采用闭环霍尔原理，确保宽温度范围下的测量精度。控制板卡采用数字信号处理器与FPGA协同工作，完成电压环、电流环与功率环的三环控制，同时处理并机通信与故障录波功能。

山东运电气有限公司的测试解决方案

山东运电气有限公司提供面向航空28V与270V直流体制的双向直流电源产品，设备支持恒压、恒流、恒功率与任意波形生成模式，满足GJB 181B、DO-160G、MIL-STD-704F等标准中的电源品质验证要求。产品采用模块化机架结构，单台功率覆盖5kW至200kW，支持多台并联扩容至MW级。

针对航空蓄电瓶测试场景，山东运电气有限公司的双向直流电源内置铅酸、镍镉、锂离子三类电池充放电曲线库，操作人员只需选择对应电池类型与容量参数，设备自动完成恒流转恒压、浮充及放电容量标定流程，全程记录电压、电流、累积安时数与环境温度数据。

针对270V高压直流母线测试，设备提供标准的270V稳态输出，并且支持用户自定义瞬态电压序列，用于模拟发电机转速突变或负载投切引起的母线电压脉动。回馈模式采用PWM整流加能量回馈单元，回馈电网的电流谐波满足IEEE 519谐波限值要求，在长时间耐久测试中可有效降低电能消耗，减少测试系统的散热负担。

测试现场的连接与保护要求

双向直流电源与机载设备之间的连接电缆需要选用满足航空标准的屏蔽电缆，屏蔽层在电源端单点接地。功率连接端子采用快锁结构，防止振动环境下松脱。电压采样线需独立走线，与功率线束保持50mm以上距离，避免共阻抗干扰。

保护配置包含输出过压、过流、欠压、反接、过温五种基础保护，以及针对航空测试工况的瞬时电压跌落保护。当被测设备内部发生短路故障，电源在10微秒内进入限流模式，同时记录故障时刻的电压与电流波形，为故障归零定位提供原始数据。

测试系统还需配置紧急停机按钮与远程急停接口。远程急停接口连接测试间安全回路，当舱门打开或烟雾报警触发时，系统在1ms内封锁脉冲并断开输出接触器，保障操作人员与设备安全。

实际测试流程示例

以某型飞机电作动器测试为例，被测对象为270V无刷直流电机驱动器。测试前将双向电源设定为270V恒压模式，开启软启动功能，电压上升时间设为500ms，避免上电冲击。随后开展堵转试验，电源自动切换为恒流模式，输出电流限制在额定值的120%，持续60秒后恢复至电压模式。制动工况测试中，电源转为吸收模式，设置回馈电流上限为100A，吸收的再生能量经变换器馈回电网，整个过程中母线电压波动控制在±5V以内。

蓄电瓶容量测试场景中，28V双向电源先以0.2C恒流充电至30V，转恒压充电至电流降至0.05C，停止充电后静置1小时，再以0.2C恒流放电至22V截止，计算放电安时数并出具容量报告。全套测试数据存储在设备内置固态硬盘中，支持U盘导出与上位机软件读取。

对于需要模拟航空电网电压浪涌的试验，操作人员通过设备前面板或上位机编辑矢量波形表，设定浪涌幅值40V、持续时间100ms、下降速率等参数。设备以每周期为步长输出该波形，并同步采集被测设备输入端的电压跌落响应时间，用于验证设备电源模块的输入异常耐受能力。

山东运电气有限公司的双向直流电源提供选配的上位机控制软件，支持多台设备集中组网控制、测试数据实时曲线显示与报告一键导出。设备标准质保周期为24个月，质保期内提供免费校准与固件升级服务。具体设备技术参数与报价信息由销售工程师根据测试需求匹配，用户可拨打网页所示电话直接沟通，获取针对性的配置方案与实际报价。
