双向直流电源在电池充放电测试、电机对拖、光伏逆变器老化、储能变流器测试等场合使用频繁。设备在放电阶段把被测对象的电能送回电网，比电阻耗能方式省电，车间温度也低得多。下面把回馈并网的原理、接线顺序、参数设置和现场常见问题一次讲清楚。

能量回馈并网的基本原理

双向直流电源内部由 AC/DC 变换单元、DC/DC 变换单元和控制单元组成。放电模式下，被测设备输出的直流电先经过 DC/DC 单元升压到直流母线电压，再由 AC/DC 单元把直流逆变成与电网同频、同相、同幅值的交流电，通过隔离变压器或进线电抗器并入电网。

并网回馈要同时满足三个条件：逆变输出电压与电网电压幅值一致；输出频率与电网频率一致；输出相位与电网相位对齐。控制单元通过锁相环跟踪电网相位，用电流环控制回馈电流的大小和波形，功率因数通常可以做到 0.99 以上，回馈电流谐波总含量一般低于 5%。

回馈的前提是电网能够吸收这部分电能。如果车间变压器容量不足，或者同一回路上的负载很小，回馈电流会把电网侧电压抬高，设备就会触发过压保护并停止回馈。

三种运行状态对照

接线前的确认工作

• 确认电网制式：三相四线 380V、三相三线 380V 还是单相 220V，设备铭牌参数与现场必须一致。
• 确认回馈端口：部分机型回馈端与输入端共用，部分机型单独设置回馈端子，接线前查阅设备端子图。
• 确认变压器或电抗器：回馈侧一般需要配置匹配的隔离变压器或进线电抗器，抑制谐波并隔离直流分量。
• 确认断路器与电缆：交流侧断路器按设备额定回馈电流的 1.2 至 1.5 倍选取，电缆截面积按载流量和线路压降核算。
• 确认接地：设备外壳、变压器外壳、电网地排必须可靠连接，接地电阻符合现场要求。

并网回馈接线步骤

1. 断开交流侧总断路器，挂上禁止合闸标识，用验电器确认无电。
2. 将电网三相电源接入设备交流输入端子，相序按 L1、L2、L3 对应接入，零线接 N 端子。
3. 回馈端子若独立设置，接到回馈专用断路器，再并入同一段母线或经隔离变压器接入电网。
4. 直流侧按正负极接入被测对象，正负极不得接反，直流电缆尽量短且远离信号线。
5. 控制线、通讯线采用屏蔽线，屏蔽层单端接地，与动力线保持 20cm 以上距离。
6. 检查所有端子力矩，确认无松动后合闸，先给控制电源，观察设备自检与电网电压显示。
7. 设置并网参数，从小电流开始试回馈，逐步加大到目标电流。

关键参数设置参考

常见问题与处理

设备选型与现场支持

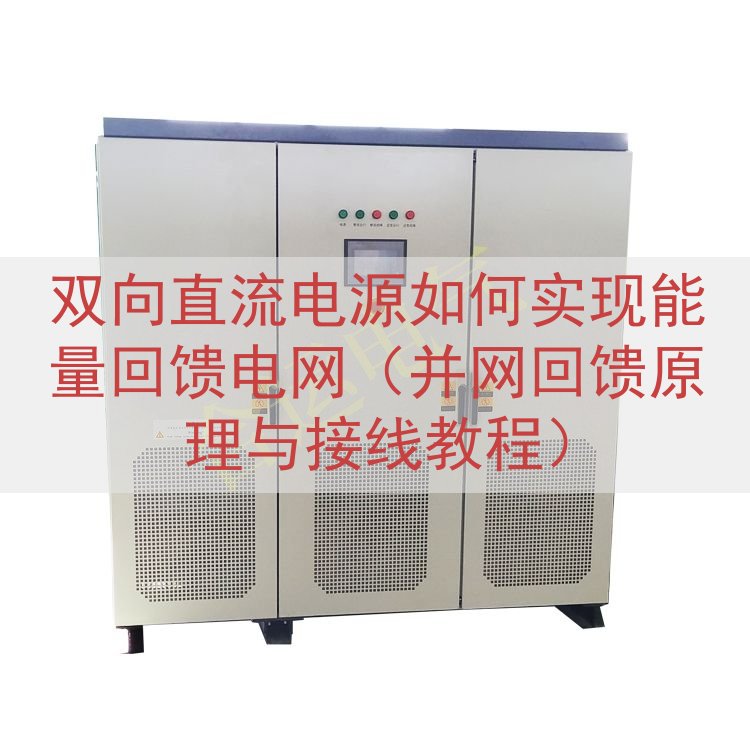

山东运电气有限公司提供双向直流电源、回馈式电子负载、并网逆变单元等设备，覆盖电池充放电测试、电机对拖、光伏与储能变流器测试等场景。设备支持三相 380V 并网回馈，回馈效率、谐波含量、保护功能可按现场工况配置。具体型号、功率等级与价格，请查看网页上的联系电话沟通实际报价，技术人员会根据现场电网条件给出接线方案。

现场施工前，把电网参数、被测对象参数、回馈功率需求整理清楚，与厂家技术人员逐项核对后再动手接线，调试时间会明显缩短。
