双向直流电源支持三相回馈电网吗

双向直流电源能不能把直流侧的电能送回三相380V电网，取决于设备内部是否具备可逆的功率通道。普通直流电源只做整流，交流进、直流出，能量单向流动，这类设备接上电网也只能耗电。双向直流电源在拓扑上把整流桥和逆变桥做成同一套功率单元，通过控制开关管的时序，实现交流到直流、直流到交流两个方向的能量传递。直流侧有能量时，设备工作在逆变状态，把直流电转成三相交流电送回电网，这就是回馈。

三相380V回馈并网需要满足几个硬条件。回馈输出电压的幅值、频率、相位要与并网点保持一致，相序不能接反。直流母线电压必须高于三相交流线电压的峰值，380V线电压的峰值约为537V，因此直流母线电压通常要维持在600V以上，工程中多取650V至750V区间，留出调节余量。回馈过程中功率因数接近1，电流谐波要控制在一定范围内，同时要具备防孤岛保护，电网断电时快速停止输出。

三相380V回馈对双向直流电源的参数要求

三相380V并网回馈接线说明

接线分直流侧和交流侧两部分。直流侧把直流母线正极接到设备的DC+端子，负极接到DC-端子，中间串入直流断路器，用于检修时切断能量来源。交流侧把设备的U、V、W三个端子接到并网开关的下口，并网开关上口接厂区变压器低压侧的母线。相序要用相序表确认，U、V、W对应电网的A、B、C，接反会导致并网失败或者设备报故障。

回馈回路的电抗器和滤波器接在设备交流输出与并网开关之间，靠近设备一侧布置，缩短高频电流的回路长度。PE端子用黄绿线接到接地排，接地电阻控制在4Ω以内。控制线单独走线槽，与动力线保持距离，避免干扰采样信号。

回馈运行中的参数设置

现场接线中容易出现的问题

相序接反是最常见的现象，设备检测到相序错误后直接封锁输出，屏幕上显示并网故障。直流母线电压偏低也会导致回馈失败，逆变环节需要把直流电压抬到交流峰值以上，母线电压不够时输出波形被削顶，电流畸变严重。电抗器发热多与谐波电流大、散热空间不足有关，安装时要留出通风距离。多台设备并联回馈时，各台的启动电压和限流值要拉开档次，否则容易出现环流。

回馈功率较大的场合，并网点要核算变压器容量和线路载流量，回馈电流叠加原有负载电流后不能超过开关和电缆的额定值。计量表计需要具备双向计量功能，否则回馈电量无法单独记录。

设备配套与厂家联系

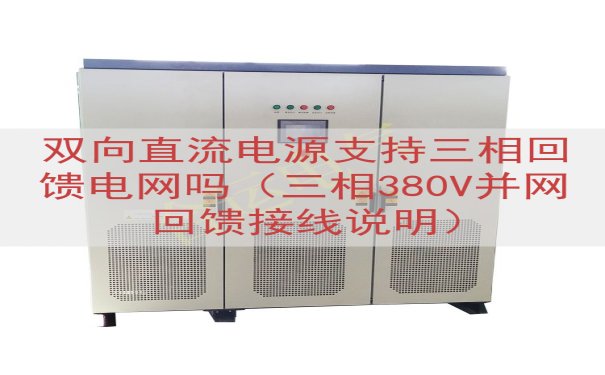

山东运电气有限公司在双向直流电源和三相回馈并网设备方面有成熟的产品线，覆盖从几千瓦到数百千瓦的回馈功率等级，交流侧支持三相380V直接并网，直流侧电压范围可按现场母线条件配置。设备内置相序检测、孤岛保护、过流过压保护，回馈电流谐波控制在标准范围内。控制界面提供直流母线电压、回馈功率、并网状态等实时数据，方便现场调试和运行记录。

不一样的功率等级、不一样的直流电压范围、不一样的防护等级的设备，价格存在差异。具体报价可以查看网页上显示的联系电话，与山东运电气有限公司的技术人员沟通现场工况后获取实际价格。接线方案、端子定义、保护参数也可以一并确认。
