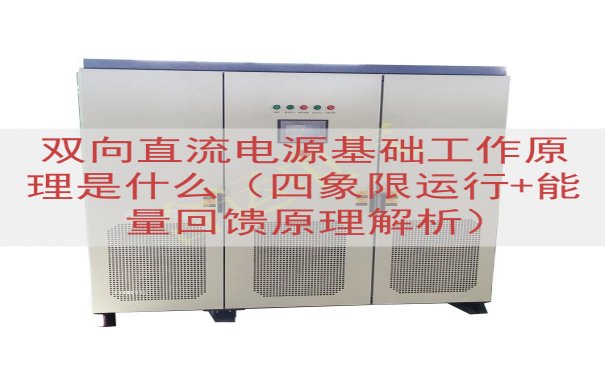

双向直流电源是电力电子设备，它依靠四象限运行控制和能量回馈控制完成电能的双向流动。这种设备在电机测试、电池充放电、光伏储能等场景中，根据负载的实际状态自动切换能量方向。

设备构成

双向直流电源的基本组成包括EMI滤波器、PWM整流器、直流母线电容、双向DC-DC变换器和数字控制器。EMI滤波器用于降低电磁干扰。PWM整流器负责与电网交换能量。直流母线电容用来平衡瞬时功率。双向DC-DC变换器控制输出侧的电压和电流。数字控制器采集信号并输出PWM脉冲。

四象限运行状态

四象限运行描述的是输出电压和输出电流的方向组合。通常把电压放在横轴，电流放在纵轴，工作点分布在整个坐标平面。

当电压与电流同方向时，功率为正，电源输出能量。当电压与电流反方向时，功率为负，负载向电源回馈能量。双向直流电源在四个象限内都要保持电压和电流可控，不会因为电流反向而停止工作。

能量回馈实现方法

能量回馈的前提是主电路允许电流反向。双向DC-DC变换器由两个IGBT或MOSFET组成桥臂，中间接有电感。其中一个开关管负责降压传送，另一个负责升压传送。降压传送时，输入侧能量经过电感和输出电容到达负载。升压传送时，输出侧电感上的电流被开关管推动，经过桥臂回流到输入侧，这就是能量回馈的电子电路实现过程。

双向AC-DC变换器的能量回馈相当于逆变过程。PWM整流器在整流状态时，交流电转换为直流电。当直流母线电压上升，控制器使桥臂进入逆变状态，直流电容上的能量被开关管斩波为交流，并经滤波电感和继电器连接到电网。控制器比较母线电压基准与实测值来切换这两种状态。

回馈到电网的是与电网同步的工频交流电。该过程不依赖放电电阻，因此产生的热量少，损耗来自开关管通断和磁性元件。

实际工作场景

在电机测试台架中，陪试电机拖动被测电机旋转，被测电机进入发电状态，电枢输出电能。电能送达双向直流电源的直流侧，双向直流电源把直流逆变成交流，返回到工厂电网。整个过程当中，机械能转换为电能，电能又转换为交流电能，没有经过电阻发热。

在电池充放电测试中，充电时双向直流电源工作在整流和降压状态，电池吸收能量。放电时电池输出电流反向进入电源，双向直流电源的控制器检测到反向功率，将电池能量提升直流电压后逆变成交流送回电网。

选型关键参数

双向直流电源选型涉及额定输出功率、输出电压范围、输出电流极限、负载动态响应时间、过载能力和通信接口。输出电压范围需要覆盖被测设备可能出现的全部电压点。动态响应时间决定负载突变时电压跌落幅度。功率器件的结温限制着四象限切换频率。

山东运电气有限公司提供双向直流电源整机与定制产品，具体规格配置的实际报价，查看本网页上的联系电话即可沟通。
