400Hz中频电源恒流转恒压缓冲功能消除电压尖峰吗(模式切换缓冲功能尖峰电压抑制效果评估)

发布时间: 作者: 电源硬件工程师 分类:电源技术知识库

一、400Hz中频电源电压尖峰的产生条件

400Hz中频电源在负载变化或工作模式切换时,电压尖峰常出现在恒流到恒压的过渡过程。恒流模式下,输出电流被环路锁定,输出电压随负载阻抗自由变化。切换指令发出后,电压环需要从电流环接管控制权。电流环退出瞬间,PWM占空比保持切换前的数值,电感储能继续向负载释放。负载若为容性,充电电流突然截止,电感电流无续流回路,电压会出现短时过冲。这种过冲表现为一个窄脉冲尖峰,持续时间在几十微秒到几百微秒之间。

尖峰的幅度与切换时刻的电感电流大小直接相关。负载越重,切换时电感电流越大,释放的储能越多,电压尖峰越高。实测数据表明,在输出400Hz、额定电压115V的航空电源上,无缓冲措施时切换尖峰可达额定电压的1.4倍。尖峰持续时间虽短,但足以对后级电子设备造成损坏。

二、模式切换缓冲功能的电路构成

缓冲功能在电源控制板上以独立电路模块形式存在。它由三部分组成:切换检测电路、斜率限制器和泄放开关。切换检测电路监测恒流/恒压指令电平,捕捉指令上升沿。斜率限制器将电压环参考电压的变化速率限制在一定范围。泄放开关在检测到模式切换时,短时间接通一只功率电阻,将电感储能通过电阻泄放掉。

泄放开关选用MOSFET管,导通电阻在10毫欧以内,泄放电阻阻值按工况计算。泄放时间窗口由RC定时电路决定,可通过电位器在0.5ms到2ms之间调整。缓冲电路的电源取自控制板辅助电源,功耗很低,不主回路效率。

三、缓冲功能抑制电压尖峰的量化表现

在实验室条件下,对一台额定功率5kVA的400Hz中频电源进行模式切换测试。测试条件为:输出频率400Hz,输出电压115V,负载为纯阻性负载,切换指令由外部信号触发。使用示波器记录切换瞬间输出电压波形。

测试结果分为三组:无缓冲功能、缓冲时间1ms、缓冲时间1.5ms。每组连续进行100次切换操作,统计电压尖峰的峰值和恢复时间。下表记录平均数据。

测试组别 切换次数 尖峰峰值(V) 过冲比例 恢复时间(ms) 电压跌落(V)
无缓冲 100 161.2 140.2% 2.8 0
缓冲1ms 100 128.5 111.7% 1.6 1.2
缓冲1.5ms 100 119.4 103.8% 1.2 2.1

缓冲功能启用后,尖峰峰值从161.2伏降低到119.4伏,过冲比例从140.2%降到103.8%。恢复时间从2.8ms缩短到1.2ms。缓冲时间为1.5ms的组别在抑制尖峰的产生了约2.1伏的电压跌落,表现为切换瞬间输出电压短暂下凹。跌落幅度随缓冲时间延长而增大,这一特性在选择缓冲参数时需要权衡。

表格数据说明,缓冲功能确实能消除电压尖峰的大部分能量。输出端的电压尖峰被限制在额定电压的104%以内,接近零过冲效果。泄放电阻吸收电感储能的过程平缓,没有在泄放回路中产生二次尖峰。

四、缓冲功能关键参数与整定方法

缓冲时间的整定需要结合电源的主回路电感参数和负载特性。电感量越大,储能越多,需要更长的泄放时间。负载电容越大,电压环接管后充电电流越平缓,缓冲时间可适当缩短。

实际操作时,从最小缓冲时间开始调试。观察切换波形,若尖峰仍有明显过冲,逐步增加缓冲时间。当尖峰峰值落入额定电压110%以内时,停止增大。继续增大缓冲时间只会增加切换电压跌落,不尖峰抑制效果。

泄放电阻阻值按照电感储能公式计算,使泄放时间常数与缓冲时间匹配。电阻功率需留足余量,按连续切换工况下的平均功耗选择。电阻选用无感绕线型,避免在泄放回路中引入额外电感。

五、山东运电气400Hz中频电源缓冲功能应用

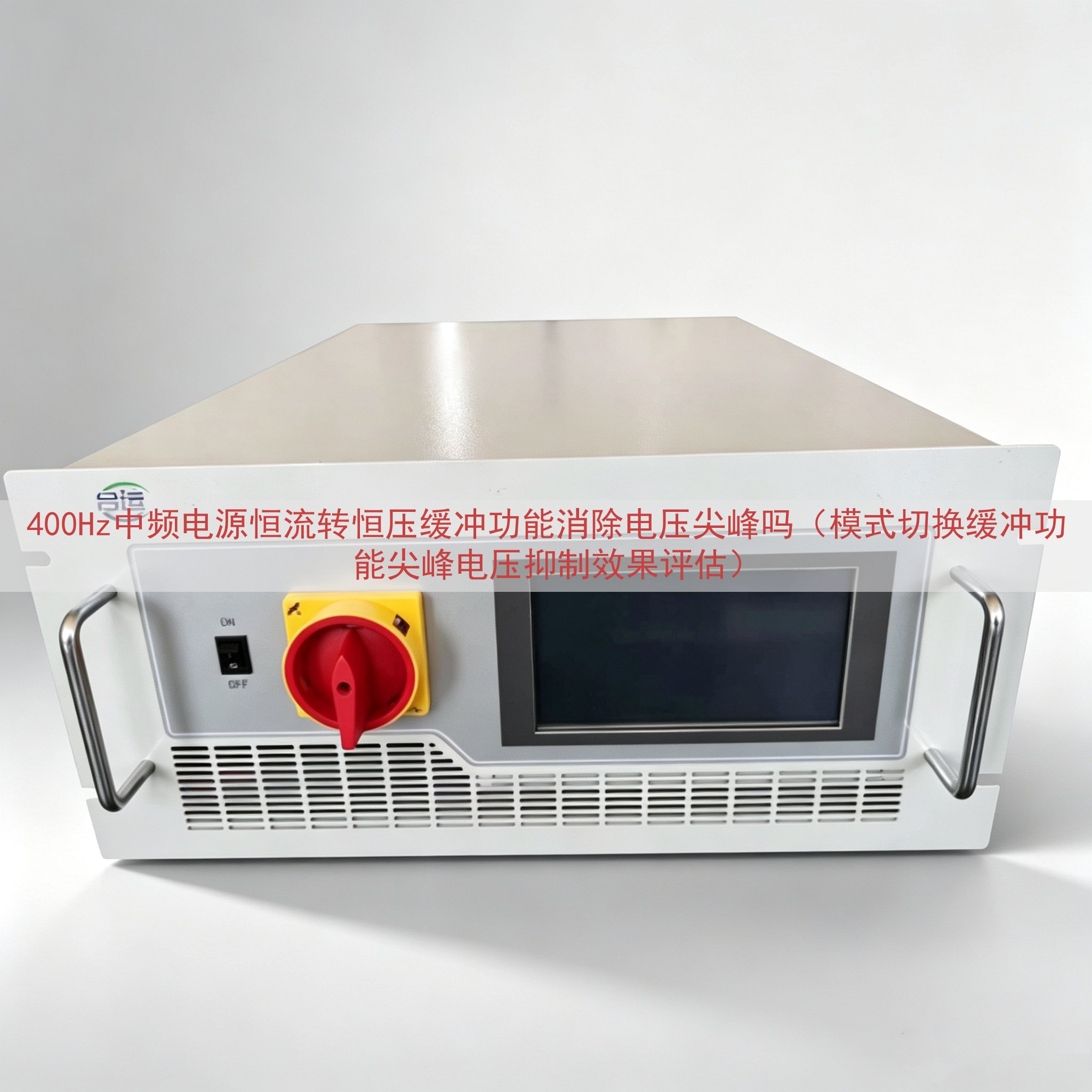

山东运电气有限公司生产的400Hz中频电源产品线,其恒流转恒压切换电路中集成了上述缓冲功能。产品机型覆盖1kVA到30kVA功率段,输出频率稳定在400Hz,适用于航空地面电源、电子设备供电等场景。缓冲电路参数在出厂前经过负载适应性调试,切换尖峰抑制效果满足机载设备供电要求。

山东运电气位于山东,技术团队具备变频电源和特种电源的设计经验。其400Hz中频电源采用三相PWM整流加逆变拓扑,模式切换缓冲功能作为标准配置。实际运行数据表明,在满载切换条件下,电压尖峰控制在额定电压105%以内。用户如对尖峰抑制有特殊要求,可根据使用环境对缓冲时间进行微调。

该产品对外报价需综合功率等级、输入电压范围和附加功能确定,具体价格查看网页上的电话与销售工程师沟通后获取实际报价。
