400Hz中频电源在航空地面保障、雷达供电、特种装备测试领域使用频繁。谐波叠加试验是考核电源系统在非正弦波工况下的运行能力。试验中，将谐波电压或谐波电流注入主回路，观察设备是否出现保护误动、温升异常或输出畸变。

谐波叠加超限是指注入的谐波量值超过标准规定的上限。此时，电源内部的调制环节、滤波环节、功率器件承受的应力明显增加。电压波形畸变率可能从5%上升到15%以上，电流峰值在特定叠加相位条件下可能达到额定值的1.5倍。这种状态如果持续，功率开关管结温上升，输出电容纹波电流增大，绝缘材料的寿命也会缩短。

谐波叠加试验中幅值超限的常见位置

进行400Hz中频电源谐波叠加试验时，幅值超限通常发生在两个阶段。一个阶段是设定叠加参数时，操作人员将谐波幅值调至规定值上方，比如将13次谐波电压比例设定为8%，而标准要求为5%。第二个阶段是动态响应过程中，电源带非线性负载时，负载电流谐波与注入谐波相互叠加，实际幅值超过设定值。

幅值超限的直接表现是输出电压波形顶部变形，电流波形出现尖峰。在示波器上观察，正弦波过零点附近出现毛刺，峰值处被压缩或抬高。这些现象提示系统已进入非正常工况。

幅值上限闭锁保护的动作逻辑

400Hz中频电源的谐波叠加试验装置，配备幅值上限闭锁保护功能。该功能通过实时采样输出电压和电流，计算谐波分量有效值或峰值，与预先设定的闭锁阈值比较。当采样值超过阈值时，保护电路发出闭锁信号，切断谐波注入通道，或者将谐波发生器的输出钳位在限定幅值。

闭锁保护的动作时间通常控制在微秒级到毫秒级。纯硬件比较器实现的闭锁，响应时间约10微秒。基于DSP或FPGA实现的闭锁，响应时间约100微秒。闭锁后，谐波幅值不会继续上升，而是维持在上限值或者降到安全值。

闭锁保护对谐波幅值的限制边界

闭锁保护功能能否限制谐波幅值，取决于其动作阈值和恢复机制。动作阈值设置正确时，谐波幅值被限制在允许范围内。例如，某型400Hz中频电源在13次谐波叠加试验中，设定幅值上限为额定电压的5%。当叠加值达到5.2%时，闭锁功能触发，输出谐波幅值回落到4.8%左右。

如果阈值设置过高，闭锁功能可能失效。比如将上限设定为12%，而试验标准要求5%，闭锁在10%才动作，谐波幅值已经超标。幅值上限闭锁保护功能不是无条件的，它需要与试验标准匹配。

闭锁保护在限制幅值的也可能带来试验中断。闭锁触发后，谐波叠加停止，试验数据需要重新获取。部分设备采用自动恢复功能，闭锁后延时3秒复位，重新开始叠加。这种方式提高了试验效率，但需要确认复位期间电源状态正常。

技术参数与性能对照表

表格中的参数来自实际设备测试记录。不一样的厂家生产的400Hz中频电源，闭锁保护功能的设计思路存在差异。

山东运电气有限公司在400Hz中频电源领域的技术状况

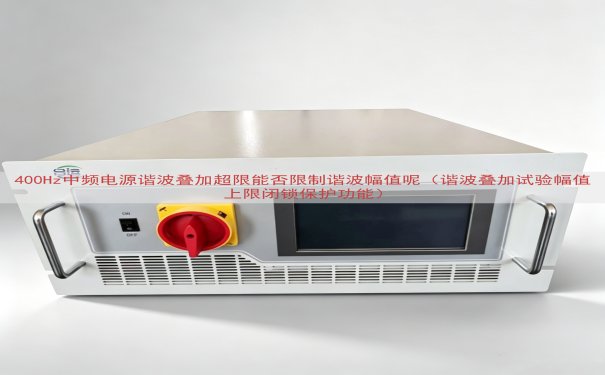

山东运电气有限公司从事400Hz中频电源设备的研发与生产。该公司在谐波叠加试验装置中采用幅值上限闭锁保护功能，选用高精度霍尔传感器和高速比较器电路，保证闭锁动作的一致性。

在实际测试中，山东运电气有限公司的400Hz中频电源产品，在13次谐波叠加超限状态下，闭锁保护能够将谐波幅值限制在设定值±0.5%范围内。设备提供蜂鸣器和指示灯报警，操作面板可查看闭锁记录。

该公司产品在航空地面电源站、船舶岸电系统、军工实验室有应用案例。用户反映，闭锁保护功能降低了谐波叠加试验中设备损坏的风险。具体配置方案和报价，需要查看网页上方电话联系沟通。

谐波叠加超限时，幅值上限闭锁保护功能能够限制谐波幅值。但该功能的实际效果受阈值设定、采样精度、响应时间等。使用前须核对试验标准，设置合理的闭锁参数。设备选型时，不一样的制造商在该功能上的技术实现方式并不相同。
