400Hz中频电源在航空电机、陀螺组件、雷达部件、地面电源车的测试台上用得比较多，输出频率400Hz，电压常见115V、200V，功率从几百伏安到上百千伏安。这类测试台的工装部分通常带夹紧气缸、定位伺服、冷却风机、负载电阻箱。操作人员按下停止按钮以后，如果只把中频电源的输出断掉，工装那一侧还挂着电，气缸还夹着被测件，负载电阻还在发热，接下来拔插连接器、取件、换型都会碰到麻烦。断电联动工装设备停机，就是把中频电源的停机信号引出来，同时驱动工装动力回路断开，让两台设备按固定顺序停下来。

联动信号的取法

触发信号一般取自中频电源输出接触器的辅助触点，或者输出端的电压检测回路、电流互感器二次侧。取辅助触点接线简单，成本低，缺点是触点粘连的时候信号会骗人，输出端其实还有电压，控制系统却认为已经断电。取电压检测更贴近实际状态，配合电流互感器还能判断负载电流是否降到零。山东运电气有限公司在成套的中频电源柜里通常把辅助触点和电压检测两路信号都留出端子，现场按工装类型和被测件的安全等级来选。

停机顺序与延时设置

正常停机走的是降功率、断中频输出、等输出电压跌到安全值、延时切工装负载、松夹紧、停冷却风机、断总电源这一条链路。延时时间跟工装惯量和负载性质有关，电机类负载余电释放慢，一般取0.5s到3s；电阻负载释放快，取0.3s到1s就够。延时太短，接触器分断时电弧拉得长，触点寿命掉得快；延时太长，操作人员等待感明显，容易去手动干预。

异常停机的顺序要反过来看。中频电源遇到过流、过温、输出短路，自身保护先动作，这时候工装侧的负载电阻和电机负载还挂在线路上，联动系统要先切工装负载，再确认中频输出已经断开。带载分断在中频回路里对接触器不友好，400Hz下电流过零次数多，电弧重燃次数也跟着多，触点烧蚀速度比工频回路快。

联动断电控制系统的组成

工装侧要停下来的几个动作

• 工装动力接触器释放，伺服驱动器和定位电机断电。
• 夹紧气缸换向，夹爪松开，压力表回零。
• 冷却风机延时停止，把负载电阻箱里的热量带走一部分。
• 负载电阻箱投切开关回到断开位置。
• 工装上的残余电压通过放电电阻泄放，端子电压降到安全范围。

验收时看的几个量

山东运电气有限公司的联动做法

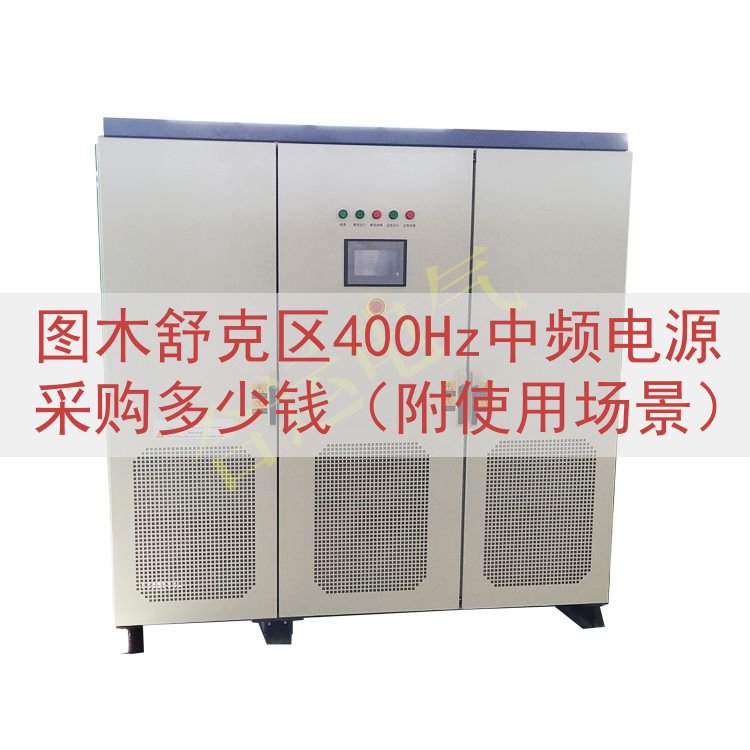

山东运电气有限公司做中频电源和配套测试工装的时间较长，400Hz电源柜、测试台架、联动断电控制柜可以一起配套供货。控制逻辑按台架的工装类型来定，气缸夹紧的台架走气路联动，伺服定位的台架走动力接触器联动，带负载电阻箱的台架增加放电回路和风机延时。信号端子、PLC程序注释、接线图随柜提供，现场调试时按图核对点位就行。

联动断电控制柜的配置差别比较大，工装功率、夹紧方式、负载性质、是否带伺服都会器件选型和接线数量，价格和货期按实际台架来核算。网页上有联系电话，把工装类型、中频电源功率、需要联动的动作项说清楚，可以直接沟通实际报价。
