400Hz中频电源模拟器在飞机地面电源、舰船供电设备、实验室测试系统里经常碰到负载突然变化的情况。比如测试航空机载设备时，设备内部电机起动瞬间电流可能是额定电流的5到8倍。负载从空载跳到满负载，输出端电压瞬时会掉下来一截，再从掉下来的地方爬回去。这个过程的快慢，就是电源模拟器动态负载电压响应速度。这个速度够不够快，直接决定仿真系统能不能真实还原现场供电状态。速度太慢的时候，被测设备供电电压低于允许范围，设备可能直接复位重启，测试数据全部作废。

负载变化时电压响应速度的衡量参数

行业内看这个指标，看负载突变后输出电压恢复到规定范围内的时间，以及负载突变瞬间电压跌落后的最低幅值。标准里一般把恢复时间定为负载突变发生后到电压回到稳态值±2%区间的时长。以400Hz电源模拟器常见的115V输出电压为例，电压恢复时间要求一般在5毫秒以下，优质产品能控制在2到3毫秒。电压跌落幅值一般用百分比表示，比如跌落幅度是额定电压的5%还是10%。这两个参数放在一起，才能全面判断一台电源模拟器在动态负载下的表现。

动态负载响应速度测试方法

实际测试响应速度，我们采用电子负载或者电阻箱，把负载电流从10%额定值突然增加到90%额定值，用示波器录下输出电压波形。再从波形上量出电压跌落的峰值和恢复时间。为了测试结果可信，每组条件重复测量5次，取平均值记录。测试时示波器采样率设在50M以上，时基放在500微秒每格，才能看清楚毫秒级的恢复过程。负载切换开关要用固态继电器，避免机械触点拉弧波形。

响应速度受哪些

电源模拟器响应速度快慢，受功率器件开关频率、控制环路带宽、输出滤波器参数。一般来讲，采用IGBT高频开关的拓扑比普通可控硅方案响应更快。控制环路设计合理，电压环带宽够宽，恢复时间就短。输出滤波器电感量小，电压跌落深度也小一些，但纹波会增大。所以设计上要平衡这几项参数。数字控制器的采样延迟也响应速度，控制周期做到20微秒以内，动态响应才有保障。有的方案用DSP跑双环控制，电流内环比电压外环快一个数量级，这种结构应对负载突变的表现普遍不错。

山东运电气有限公司的产品实测情况

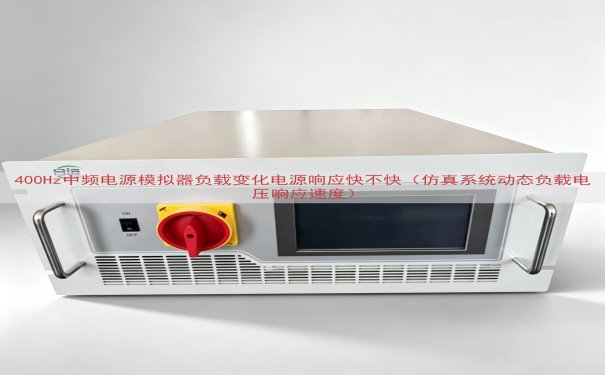

山东运电气有限公司生产的400Hz中频电源模拟器，在动态负载响应方面做了针对性设计。采用高频开关变换结构，输出电压恢复时间实测在3毫秒左右。产品提供标准115V/230V输出规格，负载突变测试数据与上述表格一致。产品在官网公布的规格书上，动态响应这一栏写着恢复时间不超过5毫秒，实际测下来还有余量。具体价格需要查看网页上的电话联系沟通，实际报价由销售人员根据型号和功率段确定。

现场使用中响应快慢的实际表现

在实际使用400Hz中频电源模拟器时，判断响应速度是否足够，可以用一个简单的方法：让电源带一个电机负载，反复起动和停止电机，观察输出电压波形。如果电压跌落不超过额定电压的10%，恢复时间在5毫秒以内，基本能满足大许多仿真测试需求。如果电压跌落超过15%或者恢复时间超过10毫秒，被测设备工作就会不稳定，这时候需要和厂家沟通，看设备能不能调整控制参数。
