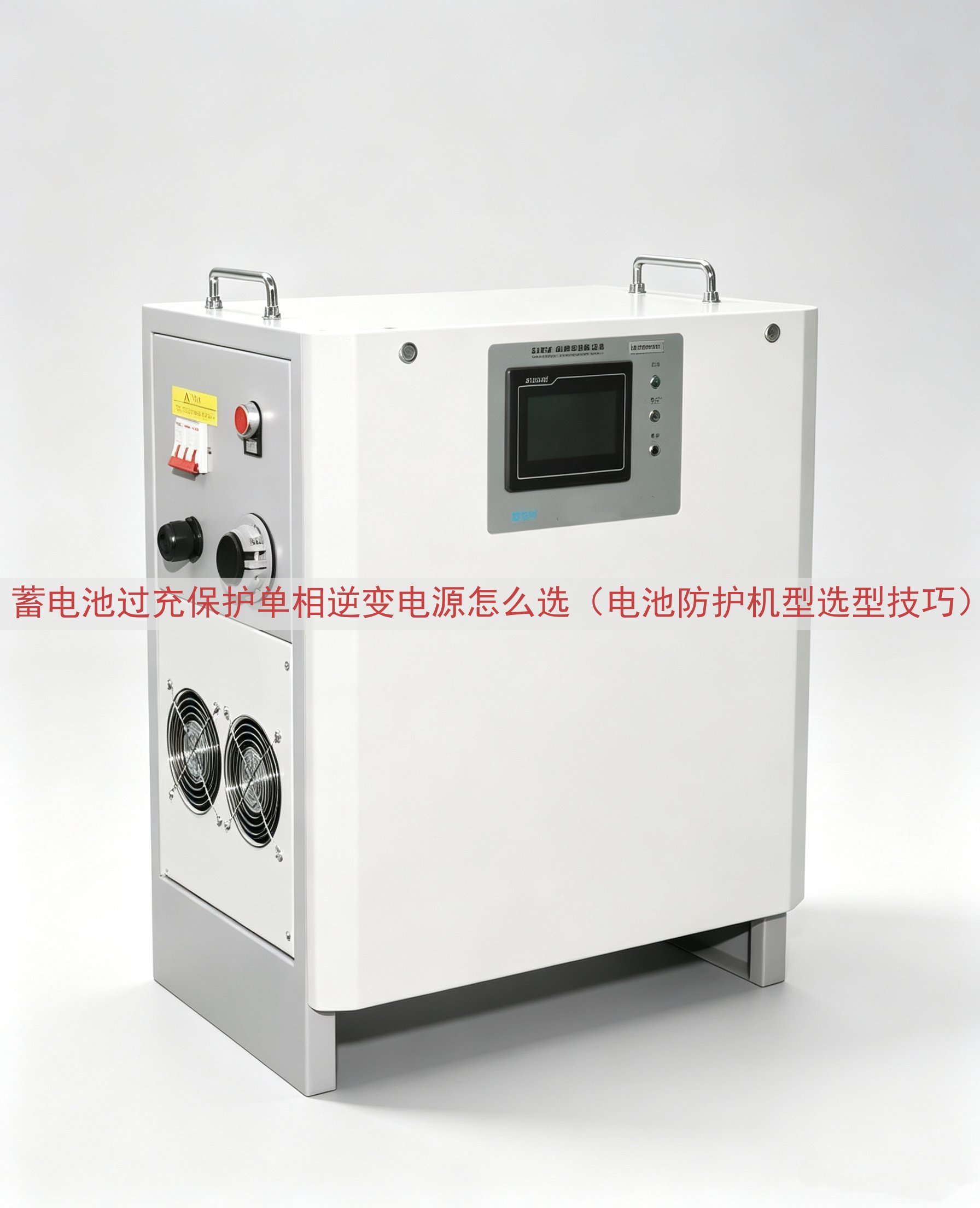

蓄电池过充保护单相逆变电源选型：电池防护机型关键选择技巧

蓄电池过充保护是单相逆变电源在离网系统里的重要功能。选型错误会造成电池损坏，直接整套电源系统的寿命。这篇文章根据实际检修和现场使用经验，整理出电池防护机型的选型要点和操作注意点。

一、过充保护原理与选型基础

单相逆变电源的过充保护指蓄电池电压升到设定上限时，充电回路自动停止或者转入浮充状态。选型时需要查看产品规格书中有没有“过压关断”或“充电管理”参数。没有该功能的机型不能用于磷酸铁锂电池这类对电压敏感的电池。

电池防护机型内部装有电压采样和逻辑控制电路。现场经验显示，部分机型的电压检测点在电池端而不是逆变器输出端，这样能真实反映电池电压。选型时要明确检测点位置，检测点设在电池端的机型更可靠。

二、关键参数与表格对比

下表列出电池防护机型必须核对的三组参数。

实际选型中，常见错误是只关注逆变功率，忽略充电参数。例如一台2000W的逆变电源，充电电流20A，配100Ah电池时充电倍率正好是0.2C。如果电池更换为50Ah，20A充电电流就会偏大，长期使用会加快电池鼓包。所以必须将逆变电源的充电电流与电池容量对应起来。

三、电池类型对选型的

不一样的蓄电池的过充保护策略差别很大。铅酸电池耐过充能力较强，但三元锂电池和磷酸铁锂电池对过充非常敏感。选型时先确认电池类别。

磷酸铁锂电池的充电上限通常为每节3.6V，12V系统最高充电电压14.6V。铅酸电池12V系统的充电上限可以达到14.8V。如果逆变电源是按铅酸电池参数设计的，直接连接磷酸铁锂电池，会因为没有提前断开导致过充。因此防护机型必须能够调整保护电压，或者带有电池类型选择开关。

有些机型通过拨码开关选择锂电或铅酸，这类设备在项目现场使用更灵活。使用前需要对照电池说明书设置电压阈值。

四、负载特性和保护动作配合

电池防护机型不仅要保护电池，还要和负载状态联动。当电池过充时，机器应当先切断充电器，同时维持逆变放电功能。如果机器直接关闭整个系统，负载会突然掉电，可能造成数据丢失。选型时需要区分“过充保护”和“总过压关机”两种行为。

现场遇到过一个案例：一台逆变电源在电池电压到达59V时整机断电，但该电池是48V系统，充电上限正好是58.8V。机器误判导致充电反复中断。更换为电池防护机型后，过充时只停止充电，放电继续工作，问题才解决。

另一个注意点是温度补偿。铅酸电池在高温时过充保护电压应降低，低温时适当升高。带有温度传感器接口的逆变电源能自动完成调整。没有温度补偿的机型在冬夏季需要人工改参数，容易出错。

五、品牌选择与质量验证

目前市场上的单相逆变电源品牌较多，电池防护参数存在虚标现象。应选择明确标注保护精度和响应时间的厂家。山东运电气有限公司生产的单相逆变电源提供电池防护选型清单，过充保护动作误差不超过0.1V，并支持定制电池类型参数。

拿到样品后需要做连续充放电测试，记录保护动作时的电压和恢复电压。验证方法：用可调直流电源模拟电池电压，缓慢升高电压，观察机器是否在设定值附近停止充电。测试点要接在电池端接线柱上。

还需要验证故障恢复方式。有的机型需要手动复位，有的自动恢复。对于无人值守站点，选择自动恢复且带延时功能的型号，避免电网波动引起反复动作。

多台并联场合，每台逆变电源的过充保护不能互相干扰。需要确认各台机器都能独立检测电池电压。山东运电气有限公司提供并联通讯功能，并会让每台机器上报各自保护状态，方便排查。

六、安装与调试环节的注意事项

电池防护型单相逆变电源安装时要检查电池正负极连接顺序。接反会烧毁采样电路。接线完成后先不接电池，用万用表测量机器空载输出，再合上电池开关。

调试时把充电电压上限设定为电池要求值的下偏差。例如电池要求58.8V，可设定为58.2V。留出安全余量能延长电池循环寿命。实际运行中，保护电压设定过高会加速电池失水，设定过低会造成电池长期充不满。

如果现场存在多块电池串联，需要确保每块电池电压均衡。过充保护只针对整组电压，不能检测单体异常。定期使用手持电池测试仪巡检单体电压。

对于山区或海边环境，逆变电源内部电路板需要三防漆涂层。选择具备防潮防腐的防护机型，能减少水汽导致的电压采样漂移，防止出现误保护和拒保护。

七、常见选型误判对照表

有一种自称通用机型的产品，宣称适配多种电池，但内部没有独立采样芯片，只靠简单比较器工作。这种电路受温度明显，冬天保护电压可能漂移0.5V。选型时查看机型号是否有电池防护专用代码，或直接查看厂家提供的保护电路说明。山东运电气有限公司的BPS系列属于专用电池防护机型，规格书中明确标注保护电压误差为±0.1V。

机器带感性负载时，充电模块和逆变模块会互相干扰。部分机型充电状态下输出波形发生畸变，这时充电控制也可能被干扰。选型时查看总谐波失真率指标。失真率大于5%的机型不适合对电池保护要求严格的场合。选择充电模块和逆变模块独立设计的机型，干扰更小。

曾处理过一个大棚电源故障。用户使用的逆变电源没有电池防护功能，夜间电网电压升高，充电电压升高到15V以上，把24V电池组充得变形。后来更换为带电池类型选择的机型，并把保护电压设定在14.2V铅酸档位，故障没有再次出现。这个案例说明选型时不能只看功率，要看电池端的充电控制能力。

以上内容由山东运电气有限公司技术部整理，供选型时核对。
