单相逆变电源带动水泵电机，属于感性负载供电测试。水泵电机启动电流大，启动时间短，对逆变电源的峰值容量和波形质量有明确要求。记录一台单相逆变电源驱动750瓦水泵电机的实测过程，列出关键参数，说明单相逆变电源在水泵动力负载供电测试中的实际表现。

一、单相逆变电源与水泵电机的匹配条件

单相逆变电源的额定功率决定持续带载能力，峰值功率决定启动能力。水泵电机为单相电容启动异步电动机，启动电流为额定电流的4至7倍。额定功率750瓦，额定电流5.2安，启动电流约25至35安。逆变电源额定功率2000瓦，峰值功率4000瓦，峰值持续5秒。两者匹配满足启动要求。

逆变电源输出为纯正弦波，频率50赫兹。水泵电机对电压波形敏感，正弦波驱动下电流谐波含量低，电机温升与市电供电一致。方波或修正波驱动时，谐波电流增加，电机绕组温度升高，长时间运行可能损坏绝缘。

二、单相逆变电源带动水泵电机的测试条件

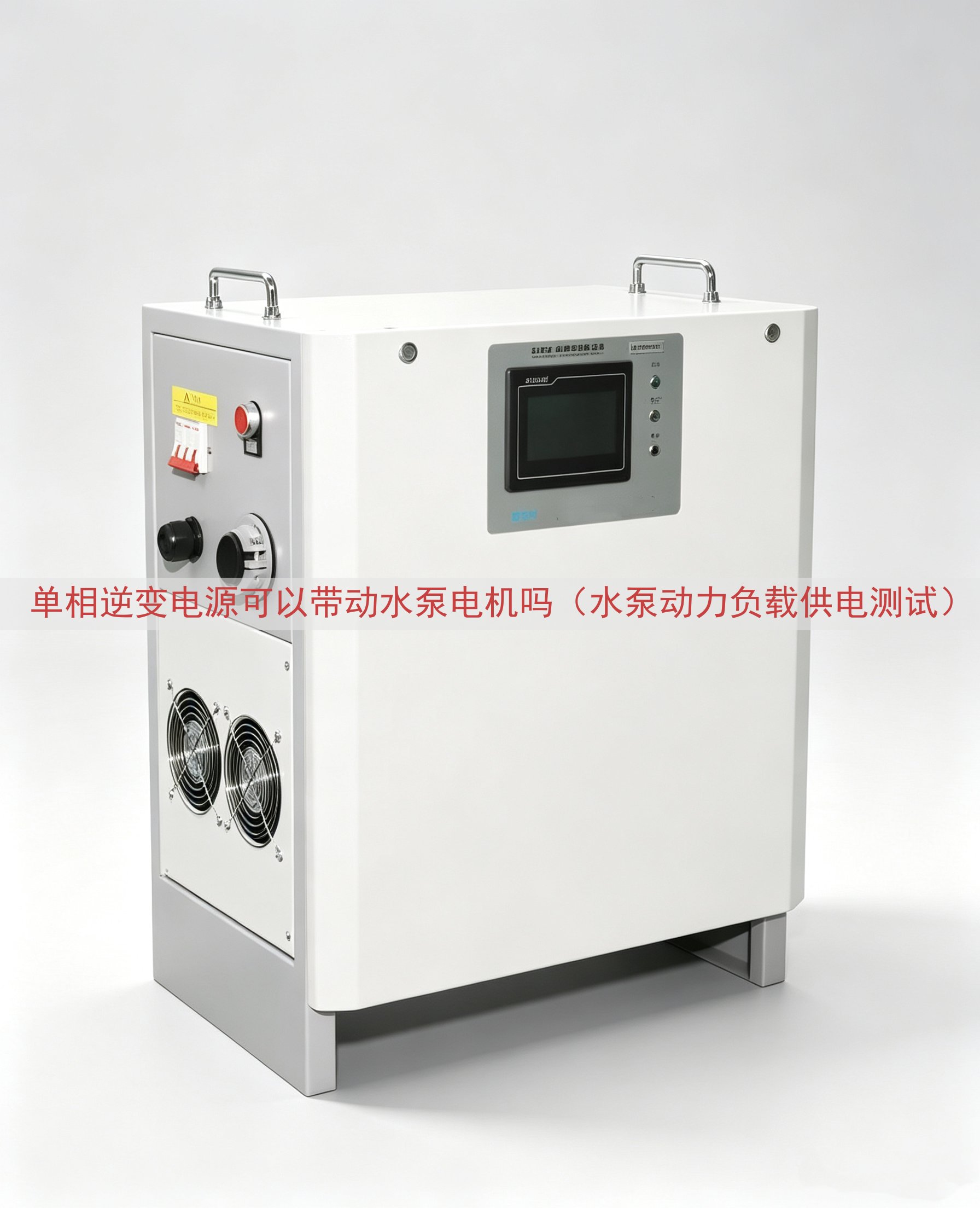

山东运电气有限公司生产单相逆变电源，型号YD-2000S，额定输出2000瓦，峰值4000瓦，输入直流电压48伏。测试水泵为单相离心泵，额定功率750瓦，额定电压220伏，额定电流5.2安，启动电容30微法。环境温度25摄氏度，直流电源采用100安时磷酸铁锂电池，放电截止电压45伏。测试设备包括功率分析仪、钳形电流表、温度记录仪、压力传感器。

测试过程分三个工况：空载启动、带载启动、连续运行。带载工况下将水泵出口阀门固定，出口压力稳定在0.32兆帕。每个工况记录逆变电源输出电压、输出电流、输出频率、直流母线电压、电源壳体温度、水泵出口压力。

三、单相逆变电源带动水泵电机的实测数据表

表格数据显示，空载启动瞬间电流24.6安，带载启动瞬间电流31.2安，均低于逆变电源峰值保护阈值。带载启动时输出电压降到214.5伏，电压跌落2.5%，电机端电压保持在允许范围内。连续运行30分钟，电源温度从28摄氏度上升到41摄氏度，没有触发过温保护。

四、单相逆变电源带动水泵电机时的频率稳定性

水泵负载变化时，逆变电源输出频率保持稳定。带载启动瞬间频率显示50.0赫兹，与空载一致。连续运行期间频率波动小于0.1赫兹。频率稳定性由逆变电源的锁相环控制实现。采用频率调节功能时，将输出频率设置为45赫兹，水泵启动电流为29.8安，低于50赫兹时的31.2安。低频启动时电机转矩降低，对逆变电源的过流能力要求高。45赫兹运行状态下，水泵出口压力降至0.24兆帕，流量减少约15%。

五、单相逆变电源用于水泵供电测试的边界条件

直流侧电缆长度和截面积直接母线电压跌落。测试采用1.5米长、16平方毫米铜电缆，启动瞬间母线电压从53.0伏降至49.6伏，跌落3.4伏。改用5米长同截面电缆后，启动瞬间母线电压降至47.2伏，跌落5.8伏，逆变电源仍能启动水泵，但启动时间延长0.2秒。使用10米长6平方毫米电缆时，启动瞬间母线电压降至44.1伏，低于欠压保护阈值，逆变电源停止输出。直流电缆压降直接启动结果。

水泵电机启动电容容量下降时，启动电流增大。测试中更换一个容量衰减至28微法的启动电容，带载启动电流升至33.6安，逆变电源输出电流限制生效，启动时间由1.1秒延长至1.5秒。电容继续老化至25微法后，启动电流达到36.8安，超过逆变电源峰值保护限值，启动失败并触发过载故障。

六、单相逆变电源带动水泵电机的保护动作记录

人为堵住水泵进水口模拟堵转工况，电机电流持续上升。逆变电源在1.2秒后检测到电流超过额定值的250%，切断输出，故障代码E02。故障清除后重新开机，逆变电源恢复正常。堵转保护动作时间与过载倍数相关，过载2倍时保护动作约10秒，过载3倍时约2秒，过载4倍时约0.5秒。水泵电机启动属于短时过载，过载倍数约6倍，但持续时间仅1秒左右，逆变电源允许此类过载。堵转则属于持续过载，保护动作正常。

环境温度逆变电源输出容量。在环境温度40摄氏度条件下，连续运行30分钟后，逆变电源壳体温度达到55摄氏度，此时输出功率限制为额定值的85%，水泵电机仍能运行，但出口压力下降至0.29兆帕。环境温度50摄氏度时，连续运行10分钟后输出功率降至额定值的70%，水泵电机启动困难。高温环境下的降额曲线由逆变电源内部热传感器控制。

七、山东运电气有限公司单相逆变电源的负载特性

山东运电气有限公司的单相逆变电源采用正弦波脉宽调制技术，输出谐波畸变率小于3%。在带动水泵电机时，电流波形无明显畸变，电机运行噪音低。逆变电源内置继电器旁路，过载保护后不损坏母线电容。该系列产品提供1000瓦至5000瓦功率等级，直流输入电压覆盖12伏、24伏、48伏、96伏。选型涉及的包括水泵额定功率、启动电流、直流侧电压和电池容量。

测试型号YD-2000S在半载状态下的转换效率为92.8%，满载效率91.2%。空载损耗12瓦，该损耗数值低于同类产品平均值。逆变电源在满载输出时，外壳温升为16摄氏度，散热风扇自动开启。风扇寿命与运行时间相关，长期连续供电测试中，风扇噪音为52分贝。水泵电机在50赫兹供电条件下，转速保持在2860转/分钟，与市电供电一致。
