三相型号 HY400‑33015 中频电源技术参数表
| 项目 | 参数值 |
|---|---|
| 型号 | HY400‑33015 |
| 额定容量 | 15KVA |
| 输出电流 | 130A |
| 电路方式 | IGBT/SPWM 脉宽调制方式 |
| 输入电压 | 三相 380V±10% |
| 输入频率 | 50Hz±10% |
| 输出相数 | 三相 |
| 输出电压 | 相电压 115V（线电压 200V）额定；相电压 0‑150V 可调（线电压 0‑200V） |
| 输出频率 | 400Hz 定频，300‑500Hz 可调 |
| 负载稳压率 | ≤±1% |
| 频率稳定度 | 定频≤±0.01%，调频≤±0.1% |
| 波形失真度 | THD≤3% |
| 反应时间 | ≤2mS |
| 显示方式 | 四位 LED，显示频率、电压、电流、功率或功率因数 |
| 保护功能 | 过压、过流、过温、过载、短路保护及自动报警 |
| 绝缘电阻 | 500Vdc，20MΩ |
| 耐压绝缘 | 1800Vac/5mA/1 分钟 |
| 冷却方式 | 强制风扇制冷 |
| 工作温度 | -20℃‑60℃ |
| 相对湿度 | 0‑90%（非凝结状态） |
| 海拔高度 | ≤1500 米 |
| 设备尺寸（宽 × 深 × 高） | 450900900mm |

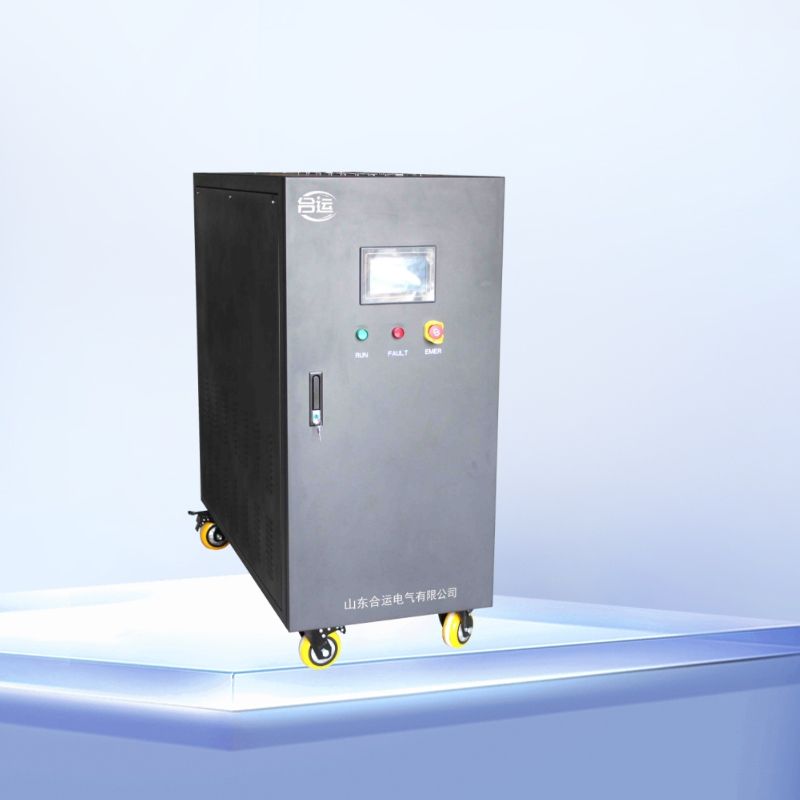

三相型号 HY400‑33015 中频电源介绍
HY400‑33015 容量 15KVA，升级为三相 380V 工业电输入，输出电流 130A，标志进入大功率中频电源序列。适合航空成套设备、中型机载整机地面模拟供电。整机输入侧做三相不平衡适应设计，工厂车间供电环境也可以稳定运行，支持长期满载老化试验。
三相型号 HY400‑33015 中频电源工作原理
三相 380V 工频交流电进入设备，经三相整流桥整流，滤波形成高压直流母线。DSP 数字控制器输出 SPWM 波形驱动三相大功率 IGBT 模块，逆变输出高频脉冲，经过大功率 LC 滤波得到 400Hz 三相正弦电源。输入侧增加三相电压采样，监测输入三相平衡；输出分相采样电压电流，实现每相独立保护。
三相型号 HY400‑33015 中频电源频率范围
标准 400Hz 定频输出，调频区间 300‑500Hz；定频稳定度≤±0.01%，调频工况≤±0.1%。设备满载时可在线修改频率设定，用于产品极限测试。
三相型号 HY400‑33015 中频电源电压范围
额定相电压 115V，线电压 200V；相电压 0‑150V，线电压 0‑200V 连续可调；负载稳压率≤±1%，三相输出平衡性高。
三相型号 400hz HY400‑33015 中频电源生产厂家
山东合运电气制造，三相工业输入大功率机型，可做并机方案咨询；联系 189‑0531‑9377（微信同号）。
