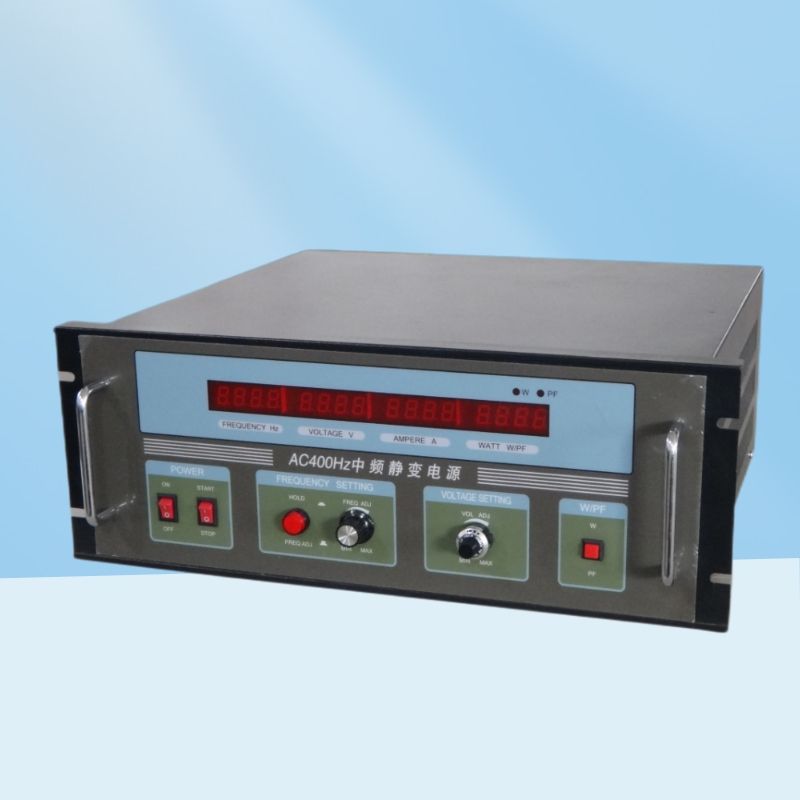

单相型号 HY400‑31090 中频电源介绍
HY400‑31090 中频电源额定容量 90KVA，三相 380V 输入，单相 400Hz 中频输出，额定输出电流 782A，为本系列容量最大的单相输出中频电源。适用于大型航空地面供电模拟系统、军工大型装备整机通电试验、大功率 400Hz 设备可靠性老化测试。整机柜体尺寸 520×1160×1350mm，整机采用多路 IGBT 模块并联输出，主回路铜排、滤波元件全部按照超大电流工况选型，强制风扇制冷散热。面板四位 LED 显示，可切换读取频率、电压、电流、功率或功率因数。设备具备完整的过压、过流、过温、过载、短路保护，故障自动报警停机。设备工作温度‑10℃~50℃，0‑90% 非凝结湿度；海拔≤2000 米实现足功率输出，整机绝缘电阻、耐压严格执行出厂检验，适合工业现场大功率长时间连续试验。
单相型号 HY400‑31090 中频电源技术参数表
| 参数项目 | 技术指标 |
|---|---|
| 型号 | HY400‑31090 |
| 额定容量 | 90KVA |
| 输出电流 | 782A |
| 电路方式 | IGBT/SPWM 脉宽调制方式 |
| 输入电压 | 三相 380V±10% |
| 输入频率 | 50Hz±10% |
| 输出相位 | 单相 |
| 输出电压 | 单相 115V 额定，0‑150V 可调 |
| 输出频率 | 400Hz 定频，300Hz‑500Hz 可调 |
| 负载稳压率 | ≤±1% |
| 频率稳定度 | 定频≤±0.01%，调频≤±0.1% |
| 波形失真度 | THD≤3% |
| 反应时间 | ≤2mS |
| 电表显示 | 频率、电压、电流、功率或功率因数，四位 LED 显示 |
| 保护功能 | 过压、过流、过温、过载、短路保护及自动报警 |
| 绝缘电抗 | 500Vdc 20MΩ |
| 耐压绝缘 | 1800Vac/5mA/1 分钟 |
| 冷却方式 | 强制风扇制冷 |
| 工作温度 | -10℃~50℃ |
| 相对湿度 | 0‑90%（非凝结状态） |
| 海拔高度 | ≤2000 米足功率输出 |
| 尺寸（宽 × 深 × 高） | 52011601350 mm |
单相型号 HY400‑31090 中频电源工作原理
HY400‑31090 中频电源采用三相大功率整流 + 多组 IGBT 并联逆变的 AC‑DC‑AC 变换架构。三相 380V 工业交流电，先经过大功率三相 EMI 滤波单元滤除电网侧浪涌、谐波干扰，送入三相整流模块转换为高压直流母线。DSP 主控单元输出多路同步 SPWM 调制驱动信号，驱动多组并联 IGBT 功率模块协同输出，实现大功率直流‑中频交流逆变。逆变输出的高频脉冲送入超大电流等级 LC 滤波网络，滤除开关谐波，输出低畸变单相 400Hz 正弦交流电。
输出侧配置多路大电流采样单元，高速采集电压电流反馈信号至 DSP 控制系统，负载突变及电网波动时整机反应时间≤2ms，保证负载稳压率≤±1%，输出波形 THD≤3%。设备采用硬件优先保护方案，硬件保护回路独立于主控芯片，一旦检测过压、过流、短路、功率器件超温故障，立刻封锁全部 IGBT 驱动信号，切断功率输出并触发报警。柜体采用分层风道设计，整流、逆变、滤波器件分区散热，应对超大电流带来的发热，保障‑10~50℃宽温环境满功率稳定运行。整机出厂完成绝缘电阻与耐压测试，满足大功率军工试验设备安全标准。
单相型号 HY400‑31090 中频电源频率范围
支持 400Hz 定频输出，300Hz‑500Hz 连续调频输出。定频模式频率稳定度≤±0.01%；调频模式 300‑500Hz 连续可调，调频稳定度≤±0.1%。整机反应时间≤2ms，输出波形总谐波失真 THD≤3%。
单相型号 HY400‑31090 中频电源电压范围
额定输出单相 115V；电压可调范围 0‑150V 连续可调；负载稳压率≤±1%；绝缘电抗 500Vdc 条件 20MΩ；耐压绝缘 1800Vac/5mA，1 分钟无击穿、闪络。
单相型号 HY400‑31090 中频电源生产厂家
生产厂家：山东合运电气，支持上位机组态监控、多台电源并联等特殊方案定制。
咨询联系方式：189‑0531‑9377（微信同号）。
