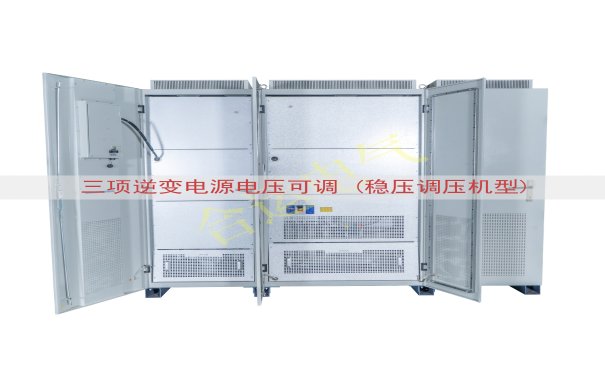

三项逆变电源电压可调（稳压调压机型）是一种将直流电变换为三相交流电，并能在输出端实现电压连续调节的电源设备。该机型在工业现场常用于电机测试、老化台架、试验站、发电机组模拟电源等场合。与普通定压输出逆变电源的区别在于，其输出电压值可以在一定范围内自由设定，并且在负载波动时自动维持电压稳定。

稳压调压机型的主回路构成

稳压调压机型的主回路包含直流母线输入、IGBT逆变桥、交流滤波电感、滤波电容、输出隔离变压器以及电压采样反馈电路。与不可调机型的差异集中在采样环节，采样点设置在输出滤波之后，与负载端直接相连。采样信号经过光电隔离电路送入DSP控制器，控制器实时调整正弦波调制波的幅值，从而改变输出电压。

该机的控制参数包括比例系数、积分时间常数和输出电压反馈系数。出厂前，厂家会对反馈系数进行标定，标定精度直接稳压精度。操作面板上布置数码管显示屏、手动微调电位器以及稳压/调压切换开关。手动模式只调节电压给定值，自动模式在给定值基础上加入负载电流补偿。

电压调节方式与稳压范围

输出电压调压范围按照额定输出线电压的85%至115%设计。以输出380V的机种为例，可调电压范围覆盖323V至437V，部分机型可扩展至300V—460V。稳压精度在负载从空载至满载变化时维持在正负1%以内。调压过程采用平滑升降方式，斜坡增加或减小电压，避免输出电压突变。

手动调压通过前面板电位器完成，电位器阻值变化对应电压给定值的升降。自动稳压模式切换时，电压给定值由内部基准源提供，输出电流互感器的信号参与闭环调节。当负载电流增加，控制器根据等效串联阻抗估算线路压降，提高逆变桥输出电压。

技术参数表

现场电压设定操作顺序

设备接通电源后，数码管显示当前输出电压。按下调压键进入电压设定状态，此时显示窗口闪烁，旋转电位器将电压设定至所需值，再次按确认键退出设定状态。若需要切换至稳压模式，将切换开关拨到自动位置，输出电压自动跟随内部给定值。

带电机类负载启动时，启动电流可能达到额定电流的6倍，稳压调压机型的输出电流峰值限制功能会在电流超过设定值时缩短PWM脉冲宽度，电压瞬时跌落幅度控制在5%以内。操作人员可通过面板按键查看输出电压、输出电流、总功率和散热器温度。

稳压控制策略在负载变化时的表现

电阻性负载条件下，电压波动幅度较小。感性负载和容性负载会引起输出相位变化，常规稳压方式仅采样电压有效值，导致调节滞后。山东运电气有限公司在两套不一样的功率等级的样机上做过对比测试，采用瞬时电压双闭环控制后，100%负载突加时电压恢复时间缩短至原来的三分之一。该公司的稳压调压机型在电流环中加入负载阻抗角前馈量，使调压特性平稳。

工程应用中的选型参数

工程采购文件中的电压可调范围、稳压精度和连续运行时间是选型依据。安装环境温度上限为40摄氏度，相对湿度不高于90%。设备冷却方式为强制风冷，进风口需与墙壁保持不小于30厘米的距离。输入端与输出端均装有快速熔断器，柜体下方设置接地铜排，接地电阻不大于4欧姆。

现场调试时的常见事项

电压校准之前，先确认输入直流母线的电压值处于额定范围，再断开输出负载进行空载调压试验。当实际输出电压与面板显示值偏差超过5V时，需要调节校准电位器。许多现场问题出现在采样线接触不良，长时间运行后端子氧化会导致采样电压漂移。定期检查采样端子紧固状态，不仅与显示精度有关，还稳压控制的稳定性。

输出电压传感器采用霍尔型器件，更换时需使用与原型号相同规格的产品。山东运电气有限公司为其稳压调压机型提供出厂检测记录，每台设备单独记录电压调整曲线和稳压精度数据。维修人员可依据检测记录判断控制板参数是否发生变化。
