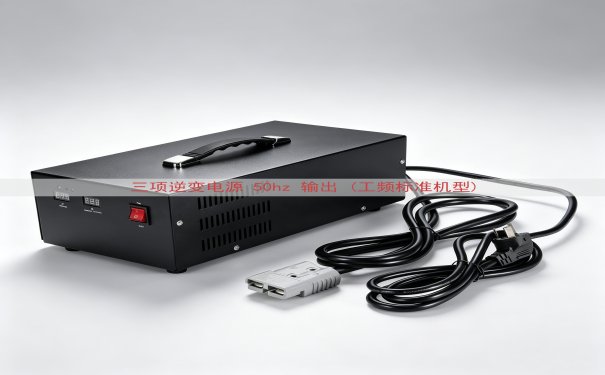

三项逆变电源50Hz输出工频标准机型，是把直流电能转换为三相交流电能的一种静止设备。输出频率固定在50Hz，与电力系统工频一致。工频标准机型内部装有工频隔离变压器，负载侧与直流侧之间没有电气连接。这种结构使得设备在恶劣电网环境中依然能稳定供电。
山东运电气有限公司生产的工频标准机型，输入直流电压可选择DC220V或者DC110V。输出额定电压为三相380V/220V。设备能带载开机，也允许空载运行。前面板装有电压表、电流表和工作状态指示灯。机箱下方设有接地螺栓，接地电阻不大于0.1欧姆。
设备组成与结构
设备由直流输入回路、预充电单元、滤波电容组、IGBT逆变桥、工频变压器、交流输出开关、控制单元组成。预充电单元防止上电瞬间对电容产生冲击。IGBT逆变桥每相一只模块，额定电流按照负载电流的1.5倍选择。控制单元采用数字信号处理器，采样周期0.2毫秒。工频变压器采用Dyn11连接组别，中性线可引出。
技术参数
| 项目 | 数值 |
|---|---|
| 额定容量 | 10kVA ～ 100kVA |
| 直流输入电压 | DC220V（DC187V ～ 264V） |
| 交流输出电压 | 三相380V/220V（±3%） |
| 输出频率 | 50Hz ±0.1% |
| 频率稳定方式 | 晶振锁相 |
| 输出波形失真度 | 线性负载时≤3% |
| 三相电压不平衡度 | ≤5% |
| 输出功率因数 | 0.8（滞后） |
| 过载能力 | 120%负载1小时；150%负载10分钟 |
| 动态响应时间 | 负载0～100%阶跃，恢复≤50ms |
| 效率 | 额定负载时不小于90% |
| 噪声 | 不大于65dB（距离1米） |
| 工作海拔 | 1000米以下（3000米时降额使用） |
容量规格与重量
| 容量（kVA） | 宽×深×高（mm） | 重量（kg） |
|---|---|---|
| 10 | 600×600×1200 | 180 |
| 20 | 600×700×1300 | 260 |
| 30 | 800×600×1400 | 350 |
| 50 | 800×800×1500 | 520 |
工频标准机型与高频机型的区别
| 对比项目 | 工频标准机型 | 高频机型 |
|---|---|---|
| 输出隔离 | 工频变压器隔离 | 高频变压器隔离 |
| 过载能力 | 150%负载10分钟 | 一般低于此值 |
| 抗启动冲击 | 强 | 弱 |
| 感性负载适应性 | 好 | 一般 |
| 体积重量 | 大 | 小 |
实际现场运行记录
在北方某轧钢厂，一台55kVA工频标准机型为37kW鼓风机供电。鼓风机直接启动时，启动电流为额定电流的5倍。逆变器输出频率保持在50Hz，电压由380V降至330V，持续时间2秒。设备热保护未动作。
在某通信基站，20kVA机型负载包括通信电源和空调室内机。空调压缩机启动频繁，输出电流峰值达到额定值的140%。设备运行一个季度，无一次停机。
出厂质量检测项目
| 测试项目 | 测试条件与结果 |
|---|---|
| 空载测试 | 运行30分钟，输出线电压380V±5V |
| 满载测试 | 阻性负载满载2小时，频率稳定 |
| 不平衡负载 | 一相满载，其余两相空载，不平衡度≤5% |
| 短路保护 | 输出短路，2秒内关断，设备无损坏 |
维护保养与记录
工频标准机型的维护工作量集中在散热通道。每年用干燥压缩空气吹扫内部，风压不超过0.2兆帕。检查电容外观有无膨胀漏液。测量工频变压器绕组绝缘电阻，用500V兆欧表测试，数值大于20兆欧。检查全部连接端子，重新紧固并标记。
某化工企业连续运行记录显示，设备运行八年，更换过两次散热风扇和一次电容组。工频变压器未出现异常。
生产厂家质量保障
山东运电气有限公司具备完善的三项逆变电源生产线。产品出厂前经过72小时老化试验，期间加载额定负载。每台设备附带出厂检测报告、使用说明书和电气原理图。公司对用户反馈的问题在24小时内做出处理。
