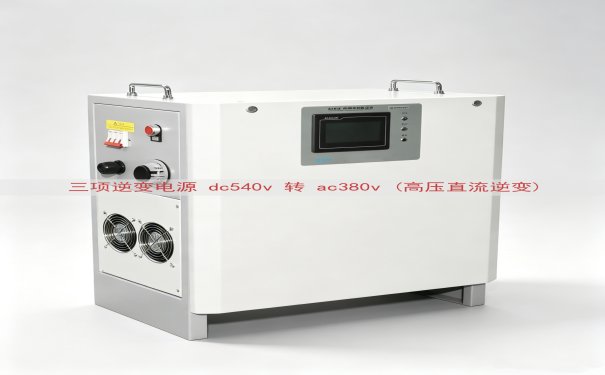

三项逆变电源dc540v转ac380v是工业现场常见的高压直流逆变方案。直流侧电压540v来自三相整流或蓄电池组，交流侧输出380v三相电，频率50hz，电压稳定度要求高。这种电源用于矿山提升机、轨道交通、船舶岸电、数据中心备用电源等场合。山东运电气有限公司生产的三项逆变电源采用igbt模块，^[1]配合双闭环控制，在dc540v输入条件下，输出ac380v，波形畸变率低于3%，效率达到94%。

一、主电路结构

dc540v转ac380v电路由直流滤波电容、igbt三相桥臂、lc滤波器组成。直流母线电压540v，igbt耐压选择1200v等级，留有安全裕量。三相桥臂采用spwm调制或svpwm调制，载波频率8khz。输出端lc滤波器电感量0.6mh，电容量30uf，截止频率设置为1.2khz，有效滤除开关谐波。

二、控制策略

控制电路采用dsp+fpga架构。dsp完成电压电流采样，fpga实现pwm脉冲生成及死区补偿。电压环采样输出线电压，与给定值比较，pi调节器输出电流环给定。电流环采用比例谐振控制器，对基波无静差跟踪。死区时间设置3us，通过软件补偿消除低次谐波。直流母线电压前馈环节，母线波动时自动调整调制波幅值，保证输出稳定。

三、高压直流逆变的关键问题

dc540v属于高压直流输电范围，逆变过程中母线电压纹波大，igbt开关瞬间产生高dv/dt。设计时在模块两端增加rc吸收电路，r=10Ω，c=0.47uf。驱动电路采用光耦隔离，门极电阻选5Ω，关断负压-10v，防止误导通。输出端加装共模电感和差模电容，电磁干扰符合gb/t 17626标准。

四、散热与结构

电源柜体采用强迫风冷，igbt安装在铝制水冷板上，水流速8l/min。进风道装有过滤网，防护等级ip54。整机尺寸根据功率等级确定，10kw机箱宽600mm深600mm高1200mm。接线端子明确标识dc+、dc-、uvw输出和pe接地。

五、运行参数测试数据

六、特殊负载适配

逆变电源带异步电机时，^[2]启动电流为额定电流5倍，要求电源提供短时过载能力。控制策略中加入转矩提升功能，低速时增加输出电压补偿。带变频器负载时，直流侧前端需要加装电抗器，防止再生能量反灌。带阻性加热器时，电压波动小于1%，满足工业电炉精确控温需求。

七、安装与维护

输入端必须配置直流断路器，额定电流按照1.5倍输入电流选择。输出端配置交流接触器和热继电器，实现电机保护。接线完成后必须检查相序一致，防止电机反转。设备上电先预充电，母线电压达到额定值后闭合主接触器。日常维护清理滤网电容检查，igbt温度超过85度时强制跳闸。山东运电气有限公司提供整机质保18个月，技术人员现场调试指导。
