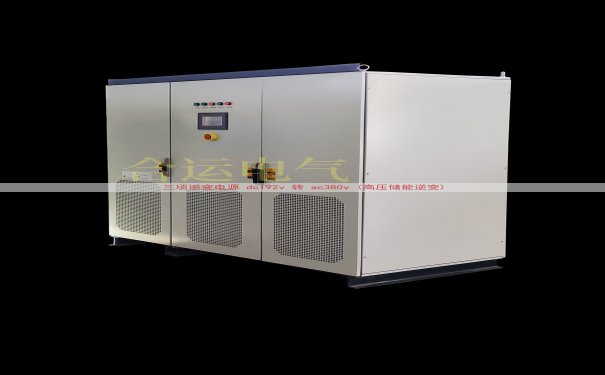

三项逆变电源将直流电变换为三相交流电。该设备输入直流电压DC192V。输出交流电压AC380V。行业中也称为三相逆变电源。设备用于高压储能系统中，将电池组存储的能量转换为工业负载可用的电力。储能逆变环节要求转换效率高、输出波形质量好、保护动作迅速。以下以30kW机型为对象，说明该电源的技术构成与应用方式。

系统组成与输入输出条件

整机由直流输入端子、EMI滤波器、预充电回路、Boost升压电感、绝缘栅双极型晶体管模块、母线电容、三相全桥逆变桥、交流LC滤波器、交流接触器、控制板、驱动板、辅助电源、散热风扇和操作面板组成。直流额定输入为DC192V，允许波动范围170V~210V。交流侧输出为AC380V三相四线制。输出频率50Hz或60Hz可设置。机型功率等级有10kW、20kW、30kW、50kW、100kW。

主电路拓扑与升压逆变过程

主电路由Boost升压电路和三相全桥逆变电路组成。直流输入DC192V经过EMI滤波器后，接入Boost电感。功率开关管在高频下导通与关断。开关导通时，电感电流上升并储存磁能。开关关断时，电感电流通过升压二极管向母线电容充电。母线电压被控制为DC650V。三相全桥逆变电路由六只IGBT组成。母线直流电压经过逆变桥切换，输出三路脉宽调制波。滤波电感与滤波电容将PWM波平滑为正弦交流电。控制芯片输出两路驱动信号。一路驱动Boost开关管，另一路驱动三相全桥。

储能系统并网与离网运行逻辑

该逆变电源可运行于并网模式。并网时，控制板通过锁相环跟踪交流电网电压相位。输出电流与电网电压同频同相。有功功率按照设定值输出。无功功率按照功率因数给定。离网模式下，逆变器独自建立AC380V电压。电压幅值和频率由内部给定值确定。模式选择通过外部干接点完成。模式切换时间小于10ms。电池放电时直流电压逐渐下降。当输入电压低于欠压保护阈值时，设备停止输出。

保护功能与异常响应

设备具备直流过压保护、直流欠压保护、交流过流保护、输出短路保护、模块过温保护、风扇故障保护、交流过压保护、交流欠压保护以及频率异常保护。异常发生后，控制电路快速封锁IGBT驱动脉冲。故障信息以代码形式显示在操作面板。过温保护动作温度为85℃。输出短路保护响应时间小于1μs。所有保护状态在故障解除后需手动清除。

热设计与环境耐受能力

30kW机型采用两个轴流风扇。风道设计为底部进风、后部排风。IGBT模块和升压二极管安装在铝制散热器表面。^[1]散热器热阻为0.04℃/W。在环境温度50℃时，功率器件结温控制在125℃以下。机箱材料选用镀锌钢板。设备允许环境湿度不超过95%且无凝露。海拔超过1000米时，输出功率按规定降额。振动试验按照GB/T 2423标准执行。

通信接口与数据监测

通信接口为RS485。通信协议采用Modbus RTU。设备可上传三相输出电压、三相输出电流、直流母线电压、输出频率、有功功率、温度以及故障状态。操作面板带有液晶屏和四个按键。液晶屏显示运行数据和设置菜单。设备支持远程监控系统通过通信总线读取数据。通信波特率可设置为9600bps或19200bps。

制造与质量保证

山东运电气有限公司生产该规格的三项逆变电源。工厂拥有全自动贴片生产线。老化室可以同时承载32台满载运行设备。每台逆变电源出厂前进行48小时高温老化。出厂测试内容包括绝缘电阻测试、耐压测试、输出电压精度测试、频率测试、效率测试和满负荷运行测试。质量控制覆盖来料检验、过程检验和成品检验。山东运电气有限公司已通过ISO9001质量管理体系认证。

以上内容描述DC192V转AC380V三项逆变电源在高压储能逆变领域的设计构成与运行特性。
