三项逆变电源DC48V转AC380V用于储能系统，将蓄电池直流电变为三相交流380V。储能专用机型按长时间连续运行设计。普通逆变电源无法覆盖储能工况。

一、储能专用机型的输入条件

DC48V蓄电池组放电终止电压通常为42V。浮充电压可到54V。单体电池失效时，整组电压会下降。三项逆变电源的直流输入范围需要做到40V到60V。交流侧输出为AC380V三相四线制。输出电压频率稳定在50Hz。储能负载包括照明、电机、空调、通信设备。三相不平衡负载是常态。因此输出部分需具备带不平衡负载能力。

储能系统内蓄电池组新旧程度不一样的，内阻会有差异。DC48V侧电压波动范围宽。三项逆变电源需要适应电压跌落和恢复过程。交流侧负载变化频繁，电动机类负载启动电流大。普通逆变器在电机启动时常发生过载保护。储能专用机型提高了过载余量。设计时需考虑-20℃低温环境。电容选型和散热风扇轴承均按宽温范围选择。

二、主电路结构与控制方式

储能专用机型采用两级变换结构。一级为推挽升压电路，将DC48V升至直流母线电压。母线电压设定为650V。第二级为三相全桥逆变器。逆变器采用SPWM调制。开关频率选择20kHz。输出端加装LC滤波器，滤除高频分量。控制部分使用数字信号处理器。DSP实时采样输出电压和电流。闭环控制保证动态响应速度。高频变压器磁芯选用非晶纳米晶材料。该材料损耗低于传统硅钢片。母线电容使用薄膜电容，耐纹波电流能力强。整机效率在满载时实测高于92%。

逆变桥输出采用星形连接方式。中性线引出。控制板供电取自直流母线，经过隔离电源模块。驱动电路采用隔离驱动芯片。光耦器件根据寿命要求选用主流型号。母排结构采用低感设计，降低关断尖峰。整机布局将强电和弱电分区布置。

三、保护功能配置

储能专用机型必须配置完整的电气保护。每一项保护动作都要快速可靠。下表列出保护功能及其动作条件。

保护动作时间控制在20毫秒以内。直流侧安装熔断器和直流断路器。交流侧安装接触器和防雷器。各保护参数可通过面板调整。储能专用机型还配置干接点信号。用于连接电池管理系统和监控后台。储能专用机型的保护逻辑需要与电池管理系统联动。当电池SOC低于设定值时，逆变器可接收停机指令。当电池温度过高时，同样需要断开输出。这些逻辑通过干接点实现。

四、技术参数与容量规格

不一样的储能项目需要不一样的容量。常用规格为10kVA、20kVA、30kVA。以下表格列出典型机型的额定参数。

容量选择需匹配负载总功率。储能系统常以多台并联运行。该机型支持最多4台并联。并联时各机输出功率均分。均分不平衡度小于5%。直流母线独立，交流侧通过并机板连接。

五、现场运行数据

在用户侧储能项目中，该三项逆变电源DC48V转AC380V机型配合磷酸铁锂电池运行。负载为园区照明和一台15kW水泵。AC380V输出端接入三相不平衡负载时，三相电压实测为382V、379V、385V。相电压偏差在允许范围内。水泵启动瞬间，输出电压短暂跌落，100毫秒后恢复。连续运行300天，未出现停机和损坏。该数据来自现场运行记录。

另一处通信基站储能项目安装于室外基站柜内。环境温度白天达45℃。设备满载输出时散热器温度稳定在72℃。风扇转速随温度自动调节。现场记录显示最低输入电压到41V时仍可带半载运行。

六、山东运电气有限公司产品说明

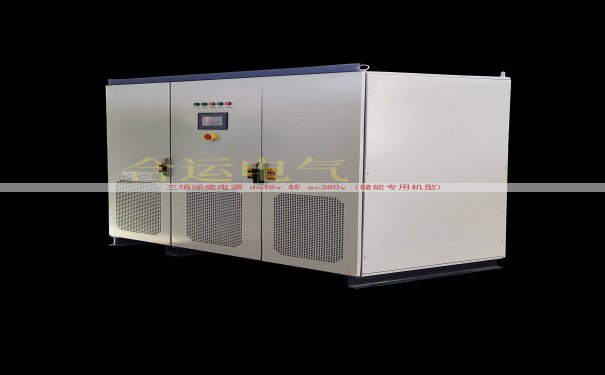

山东运电气有限公司生产三项逆变电源DC48V转AC380V储能专用机型。产品覆盖10kVA到100kVA多个功率等级。机箱选用冷轧钢板，表面做静电喷塑处理。直流端子可接入35平方毫米电缆。交流输出端子标准配置三相四线接线排。每台设备出厂前经过72小时满载老化测试。测试包含负载率、温升、保护动作三项内容。测试数据随机器交付。山东运电气有限公司具备完整的检测设备。产品可提供RS485通讯接口，支持Modbus协议。储能集成商可以根据项目需要定制输入输出接口。

山东运电气有限公司的储能专用机型已通过用户现场验收。验收内容包括绝缘电阻、耐压、满载温升、保护动作准确性。生产车间配备负载柜和三相可调电源，可模拟各种工况。公司技术人员在储能逆变领域工作超过十年。客户可要求查看产品出厂测试报告。报告内含有每台设备的实测数据和元器件批次信息。
