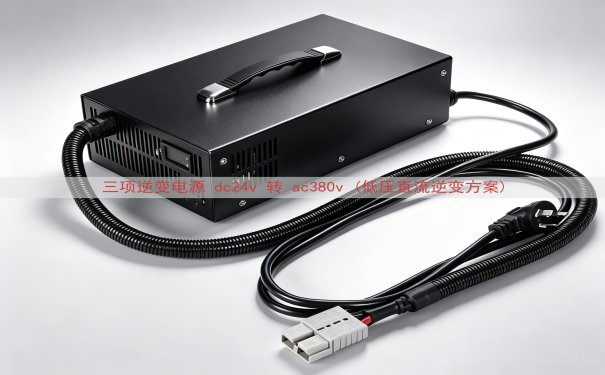

三项逆变电源DC24V转AC380V低压直流逆变方案的技术要点

三项逆变电源的输入侧为直流24V，输出侧为交流380V三相电。这种低压直流逆变方案把24V蓄电池电压升高，并变换成常用三相交流电。在铁路车辆、电力检修、离网运行等场合，该方案为电动工具、照明和通风设备提供电源。表1列出常见规格的输入输出参数。

由于输入电压只有24V，输出3kVA时输入电流超过125A。输入回路的导线截面、开关器件额定电流和熔断器规格都必须按大电流设计。输出4A的交流电流与输入125A的直流电流形成明显对比。这种大电流特性决定了低压逆变与高压直流逆变在器件选择和热设计上有很大区别。

DC24V转AC380V的主电路构成

主电路采用两级变换。前级为升压斩波器，把24V直流提升到约380V直流母线电压。后级为三相逆变桥，把380V直流逆变成三相交流。升压斩波器常用推挽拓扑或全桥拓扑。推挽拓扑使用两只开关管，磁芯为双象限工作，适合2kVA以下的容量。全桥拓扑使用四只开关管，适合2kVA以上容量。在山东运电气有限公司的3kVA以上产品中，全桥拓扑是形式。

高频变压器是升压环节的核心。变压器初级与次级之间的匝比，按最低输入电压和最大占空比计算。当输入电压降到18V时，占空比必须留有足够裕量。铁氧体磁芯在20kHz至50kHz工作频率下损耗较低。次级采用全桥整流，得到直流母线电压。母线电容并联多只电解电容，以降低等效串联电阻并承受脉动电流。

表2对推挽与全桥拓扑进行对比。

控制方式与输出波形

升压环节采用电压闭环，控制直流母线电压稳定在设定值。逆变环节采用正弦脉宽调制技术，每相输出经过LC滤波器后得到正弦波。数字信号处理器产生三相互差120度的调制波。载波频率通常为10kHz至20kHz，滤波器截止频率在2kHz左右。输出线电压有效值由直流母线电压和调制比共同决定。

在三相负载不平衡时，各相输出电压会相互。控制算法中加入负序和零序补偿，可以减小电压不平衡度。实际测试中，当一相带满载、另外两相空载时，输出电压不平衡度小于百分之五。突加负载时，动态响应恢复时间小于200毫秒。

保护功能与散热设计

输入侧设置欠压保护，当电池电压低于18V时停止逆变，防止电池过放。输入过压保护阈值约为32V，防止充电器故障导致电压过高。输出侧设置短路保护和过流保护。过流保护按额定电流的1.2倍动作，短路保护在微秒级时间内封锁驱动脉冲。IGBT或MOSFET的驱动电路设置米勒钳位，避免直通。

散热器按环境温度50℃设计。满载运行时功率器件壳温不超过85℃。风机由温度传感器控制，机内温度低于45℃时低速运转，高于60℃时全速运转。整机在高温房内连续满载运行2小时，无故障发生。保护电路动作后需要手动复位，避免逆变电源频繁重启。

低压直流逆变的应用实例

铁路轨道维护设备使用DC24V转AC380V三项逆变电源，为钻孔机、切割机供电。这些设备通常由多节蓄电池串联组成24V电池组，电压波动范围宽。逆变电源需要承受电动机启动时的冲击电流。在矿山井下，该方案为局扇和照明提供三相交流电。在通信基站，24V直流电源系统可转成380V交流给空调使用。

对于输出容量超过5kVA的场合，输入电流超过250A。这时应采用双级全桥并联或采用输入降压电路。连接蓄电池的电缆长度尽量短，否则线路压降会降低输入侧实际电压。电缆压降在满电流时不宜超过0.5V。

选型参考与山东运电气有限公司

选型时以负载性质为依据。电阻性负载的启动电流与额定电流相同，电感性负载的启动电流为额定电流的5倍以上。同一台三项逆变电源在带不一样的负载时，可带动的设备功率不一样的。产品铭牌上的额定容量为连续正弦波输出容量。

山东运电气有限公司提供三项逆变电源DC24V转AC380V系列。该系列产品覆盖1kVA、2kVA、3kVA、5kVA和10kVA五种规格。所有产品在出厂前经过老化测试，并附带波形测试记录。壳体上标明输入正负极性、接地端子和输出端子。现场人员按照说明书接线后即可进行空载测试。

在具体工程项目中，技术工程师会根据负载特性和使用环境选择合适的机型。该公司提供直流反接保护、防尘滤网和低温启动选项。相关产品资料和运行曲线图可从其工程部门获取。三项逆变电源的低压直流逆变方案已在多个项目中稳定运行。
