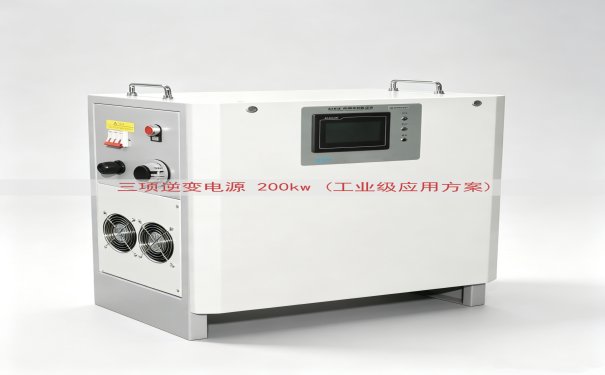

三相逆变电源200kW用于将直流电能转换为三相交流电能，向工业负载供电。设备由功率单元、控制板、滤波器、散热系统和监控单元组成。

设备组成

功率单元为三相全桥逆变电路，使用三块200A/1200V IGBT模块并联。^[1]直流母线配置电解电容和薄膜电容，用于抑制电压波动。输出侧串联三相电抗器和正弦滤波器，降低波形畸变。控制板采用双DSP结构，一块负责电压电流算法，一块负责通讯和保护逻辑。算法运算周期为80微秒，可实时处理负载变化。人机界面为7英寸触摸屏，显示运行数据和故障记录。

技术指标

运行环境要求

设备环境温度范围-10℃至+50℃，相对湿度不超过95%且无凝露。海拔1000米以下不需要降额。安装位置需远离强干扰源，柜体后部散热空间大于300mm。

负载适应性

设备适合电机类感性负载、电阻加热类负载和整流类容性负载。对于电机负载，可承受2倍额定电流持续5秒的启动冲击。对于整流负载，输出波形畸变在允许范围内。三相输出可带不平衡负载，单相负载功率不超过总功率的30%。

并机方案

多台200kW逆变电源通过CAN总线实现均流控制，最多支持4台直接并联。并机时采用主从模式，各设备输出电流不平衡度小于5%。系统支持热插拔，单台设备故障时自动退出并联系统。

维护与检修

功率模块采用插拔式结构，更换时间小于20分钟。控制电路板设有自诊断功能，通过触摸屏查看故障代码。滤波电容设计寿命为5年，达到使用周期后需要更换。

电气接线要求

直流输入电缆截面按每平方毫米2安培选择，200kW满载时直流电流约300安培，可使用150平方毫米铜缆。交流输出电缆选用四芯屏蔽电缆，屏蔽层单端接地。柜内母排相间距离不小于25mm。控制电缆使用双绞屏蔽线。

保护功能说明

直流母线过压保护点设定为850V，欠压保护点为400V。输出过流保护分两段，一段为1.1倍额定电流延时30分钟，第二段为1.5倍额定电流2秒动作。IGBT结温监测通过热敏电阻实现，温度超过85℃时降低输出功率，超过100℃时停机。

选型依据

选型时按负载总功率的1.1倍确定逆变电源容量。对于冲击性负载，按最大冲击功率的1.5倍确定容量。对于长期连续运行场合，设备冗余量可适当放宽。三相负载平衡度差时，需计算最大单相负载的三倍与总功率比较，取较大值。

通讯接口

标配RS485接口，支持Modbus RTU协议，通过触摸屏设定站号。选配以太网模块，支持Modbus TCP协议。监控系统可完成遥信、遥测、遥控功能。

现场应用情况

在机械加工车间，该逆变电源为五台数控机床同时供电，连续运行12个月未发生输出电压异常。在化工现场，设备放置于控制室，与变频柜并列安装，电磁兼容性通过现场测试。

山东运电气有限公司产品对照

山东运电气有限公司提供的三相逆变电源200kW型号为SD200K-T3，控制方式为空间矢量调制，支持110%负载连续运行60分钟。产品通过CE认证，出厂附带测试报告和电路图纸。公司为每台设备提供18个月保修服务。
