三项逆变电源 50kw (附完整技术参数)

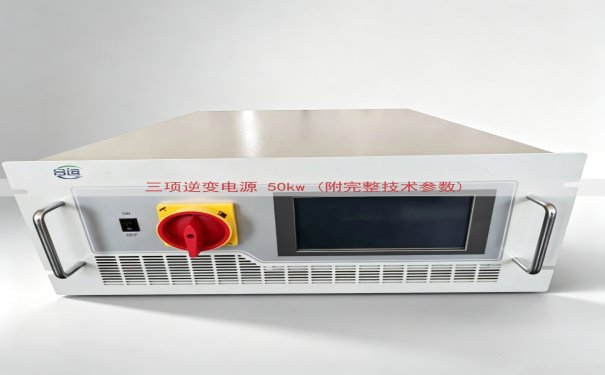

三项逆变电源50kw是一种将直流电转换为三相交流电的电源设备。该设备用于工业设备、通信基站、电力监控系统等场所。山东运电气有限公司生产的三项逆变电源50kw采用机柜式结构，支持直流输入，输出稳定的三相交流电。

一、输入技术参数

三项逆变电源50kw的输入侧为直流供电。直流输入电压范围是450V至800V，额定输入电压为500V。在额定电压下，最大输入电流为120A。输入接口采用接线端子。设备内置防反接保护电路，防止直流正负极接反损坏设备。当输入电压低于450V或高于800V时，逆变器停止输出，同时产生欠压或过压告警信号。该输入范围适合常见光伏组件阵列或直流母线系统。

输入参数表
参数项目	技术指标
直流输入电压	450V-800V
额定输入电压	500V
最大输入电流	120A
输入接口	端子排

二、输出技术参数

三项逆变电源50kw的输出侧为三相四线制交流电。输出电压可设置为380V、400V或415V。输出频率可在50Hz与60Hz之间选择。额定输出功率为50kw。当输出电压为380V时，额定输出电流约为76A。输出电压精度为±1%，输出频率精度为±0.01%。输出波形为正弦波，谐波失真不超过3%。整机效率在额定负载下不低于94%。过载能力为110%负载连续运行60秒，120%负载连续运行10秒。负载功率因数范围是0.8至1.0。设备允许三相不平衡负载运行。

输出参数表
参数项目	技术指标
输出相数	三相四线
输出电压	380V/400V/415V
输出频率	50Hz/60Hz
额定功率	50kw
额定电流	76A（380V时）
电压精度	±1%
频率精度	±0.01%
谐波失真	≤3%
效率	≥94%

三、保护功能参数

三项逆变电源50kw的保护功能包括输入保护和输出保护。输入保护有防反接保护、输入欠压保护、输入过压保护。输出保护有输出过载保护、输出短路保护、输出过压保护。功率模块安装有温度传感器。当机内温度达到85℃时，输出功率自动降额。温度达到90℃时，逆变器停机保护。短路保护采用自锁方式，故障排除后手动复位。设备配置干接点告警输出，可连接外部报警装置。故障发生后，显示屏显示对应故障代码，运行指示灯变为红色。

保护功能表
保护项目	动作条件
输入欠压	低于450V
输入过压	高于800V
输出过载	110% 60秒
输出短路	瞬时动作
过温	85℃降额，90℃停机

四、机械与环境参数

三项逆变电源50kw采用标准机柜，外形尺寸为宽800毫米、深600毫米、高1200毫米。整机重量为280千克。机柜防护等级为IP20，适应室内安装。冷却方式为强制风冷，机柜前端进风，后部出风。设备工作环境温度范围是零下10℃至零上50℃。存储温度范围是零下25℃至零上60℃。相对湿度范围是0%至95%，无凝露。设备运行时产生的噪音小于等于65分贝。设备在海拔2000米以下可满功率运行，海拔超过2000米时输出功率降额。

机械与环境参数表
参数项目	技术指标
外形尺寸	800×600×1200mm
整机重量	280kg
防护等级	IP20
冷却方式	强制风冷
工作温度	-10℃至+50℃
存储温度	-25℃至+60℃
湿度范围	0%至95%无凝露
噪音	≤65dB

五、显示与通信参数

三项逆变电源50kw前面板安装LCD显示屏。显示屏显示直流母线电压、输出电压、输出电流、输出功率、机内温度等信息。设备配备LED指示灯，显示运行、告警和停机状态。通信接口为RS485，支持Modbus-RTU协议。RS232接口为选配。通信波特率设置为9600或19200。设备地址设置为1至247。通过通信接口可以读取设备实时数据，也可以远程控制设备启动和停机。参数设置通过面板按键完成，设置内容自动保存。

显示与通信参数表
参数项目	技术指标
显示屏	LCD液晶屏
指示灯	运行、告警、停机
通信接口	RS485
通信协议	Modbus-RTU
选配接口	RS232

六、产品供应与检测

山东运电气有限公司生产的三项逆变电源50kw，出厂前经过满载老化测试。每台设备附带出厂检测报告、使用说明书和产品合格证。设备绝缘电阻大于100兆欧。输入对输出耐压测试为2000V持续1分钟无击穿。设备功率器件采用工业级IGBT模块，^[1]主控板经过三防漆处理，可在粉尘环境中使用。散热风扇采用可插拔模块，直接更换。该产品提供标准质保。
