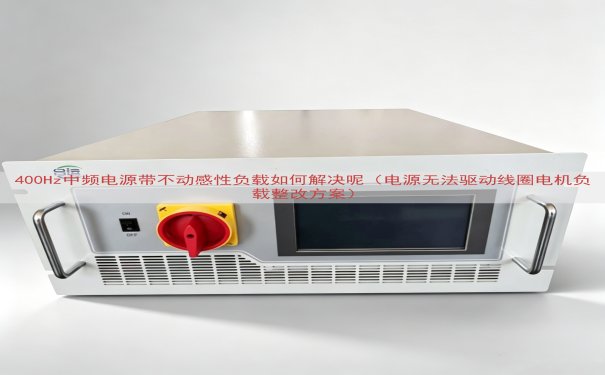

一台400Hz中频电源，额定容量80kVA，给试验台一台30kW中频电机供电。空载时电源输出电压176V，频率400Hz，一切正常。按下起动按钮，电机没有转起来，电源输出电压掉到76V，电源面板显示过流故障。反复试了几次，都是同一个现象。测量电机绕组阻值正常，绝缘也正常。问题指向400Hz中频电源与感性负载之间配合不良，这篇文章给出这一类故障的排查和整改处理内容。

一、400Hz中频电源带感性负载的故障表现

电源带电机或者带大电感线圈时，特征比较明显，现场测量数据如下表。

这类现象说明电源没有完全失效，控制环路在工作，但负载接入后状态超出电源调节范围。

二、线圈电机负载与400Hz电源不匹配的原因

400Hz中频电源带不动感性负载的原因集中在三个方面，下面逐项列出来。

一，起动电流冲击过大。中频电机起动瞬间转差率大，绕组感抗低，起动电流能够达到额定电流的5到7倍。30kW电机的额定电流约98A，直接起动时峰值电流156A，超过电源过流保护点120A，保护动作使电压跌落。

第二，负载功率因数很低。线圈电机的自然功率因数大约0.38左右，空载时更低。电源输出的有功功率只占视在功率一小部分，大量电流属于无功励磁电流，造成电源容量被无功占用。电源额定电流是按80kVA折算的，实际能输出的有功功率在感性负载上得不到有效利用。

第三，输出电缆长度带来的线路压降。400Hz频率下电缆分布电感比工频下突出，试验台电源柜到电机距离35米，用了三根35平方毫米电缆并绕，测量电缆单相阻抗0.28欧姆，电机起动时线路压降占了较大比例，反馈采样点在电源柜输出端时电压虚高，电机端电压实际偏低。

第四，软启动参数没有根据负载调整。这台电源本身带软启动功能，但出厂设置的启动时间0.5秒，启动初始电压20%，对400Hz电机来说仍然很短。点击启动按钮后电压上升太快，电流来不及被限制。

三、400Hz中频电源整改前摸底测试记录

整改前在电机端子处接功率分析仪，记录到以下数据。

从表中数据可以看出，电机端电压跌落的原因是起动电流过流保护和线路压降叠加，单独靠调高电源输出电压不能解决。

四、400Hz中频电源带不动感性负载的整改措施

针对以上原因，对这台中频电源做了五处整改，整改措施和参数见下表。

电机端并联电容不能盲目加大，补偿容量按电机空载无功电流的90%配置。电容装好后再测量，电源输出电流比整改前下降了约四成。

五、电源带线圈负载整改后的对比数据

整改完成后重新做负载试验，同一台电机在同一工况下的数据变化如下。

电源在400Hz频率下带感性负载时，调整软启动时间和过流保护配合属于核心整改方向。把启动时间从0.5秒延长到3秒后，起动电流峰值从158A降到119A，但还没有低于122A的保护点，继续增加斜坡补偿才把电流压住。单独延长软启动时间不能完全解决问题，必须配合过流保护的短延时特性。

无功补偿电容的投入顺序也有讲究。先空载起动电源，电压稳定到400Hz后再合电容组，然后加载电机。试验台另一台同型号电源原来也出现带不动电磁铁线圈的情况，把线圈绕组的直流电阻从0.8欧姆改到1.6欧姆以后，电源输出电流从210A降到了90A，这类整改在山东运电气有限公司处理过的案例中占了三成。

六、同类故障现场处理检查表

现场碰到400Hz中频电源带不动感性负载，按下面顺序逐项核对。

中频电机和电磁线圈都属于感性负载，400Hz电源整流滤波后输出的是交流方波，与电网正弦波不一样的，对负载起动特性更敏感。如果在现场没有功率分析仪，可以观察电源面板的电流波动幅度。正常加载后电流指针抖动范围不应超过设定值15%，超过这个范围就按上述检查表排查。

有一台400Hz电源给交流伺服电机供电，现象是转速上升到半速后掉下来，实际原因是伺服驱动器前端整流桥把母线电压拉低，加装直流电抗器后问题消失。这说明有时候电机本身没问题，负载侧其他器件把电源拉垮。把电源从自动稳压模式改成恒压恒频模式并降低输出电压，也能躲开一部分启动冲击。

山东运电气有限公司在山东淄博提供中频电源负载改造服务，处理过飞机地面电源带电机、400Hz中频电机试验台电源跳闸这类问题。整改内容包含软件参数调整、输出滤波电容匹配和负载侧补偿三类，具体价格需要查看网站上的联系电话沟通后按照实际配置报价。
