试验电源与电压基准

机载电磁阀电压循环老化试验使用400Hz中频电源。该电源输出频率与飞机交流电网一致。电压基准采用额定电压115V或230V。循环电压上限设置为额定电压的110%。循环电压下限设置为0V。0V对应电磁阀完全断电状态。这种设置能模拟飞机供电中断与恢复的过程。

循环参数组成

老化试验的循环参数包括电压上限、电压下限、上升时间、保持时间、下降时间、关断时间、循环次数。每个参数都电磁阀线圈的温升和机械应力。试验时还需设定环境温度。一般选择70℃作为机载环境模拟温度。

循环设置操作

在400Hz中频电源控制面板上进入循环设置模式。设定电压上限为126.5V。设定电压下限为0V。设定上升时间为0.5s。设定保持时间为2.0s。设定下降时间为0.5s。设定关断时间为1.0s。设定循环次数为10000次。保存以上参数。启动电源输出。电源按设定顺序自动循环。

循环周期波形

一个标准循环周期的电压变化如下。0至0.5秒内电压从0V线性上升至126.5V。0.5秒至2.5秒内电压保持在126.5V。2.5秒至3.0秒内电压从126.5V线性下降至0V。3.0秒至4.0秒内电压保持为0V。整个周期长度为4秒。该波形模拟电磁阀在接通高电压、保持吸合、断开、停顿四个阶段。

关键参数作用

电压上限决定电磁阀线圈承受的峰值电压。110%额定电压加速绝缘材料老化。保持时间决定线圈达到的最高温度。保持时间越长温度越高。下降时间电磁阀关闭时的机械冲击。关断时间决定线圈散热条件。循环次数累加老化损伤。单次周期内电压变化速率由上升时间和下降时间决定。快变化产生高dv/dt应力。慢变化降低电磁阀动作频率。

实际试验中需要根据电磁阀类型调整参数。某型电磁阀线圈电阻为28Ω。使用115V额定电压时电流约4.1A。110%电压下电流约4.5A。线圈发热功率增大。老化效果明显。整个试验连续运行时间约为11小时。循环次数10000次对应周期4秒。试验过程中每1000次记录一次绝缘电阻。绝缘电阻下降表明老化损伤积累。

环境温度对老化速度明显。70℃条件下线圈绝缘材料的热老化速率比常温快数倍。试验箱内温度分布保持均匀。试验过程中监测线圈表面温度。温度超过设计极限时电源自动切断输出。老化参数中的循环次数可分段设定。例如先运行2000次停止冷却30分钟。再运行8000次。这种分段方式防止过热。分段循环的总次数等于设定值。

设备配置要求

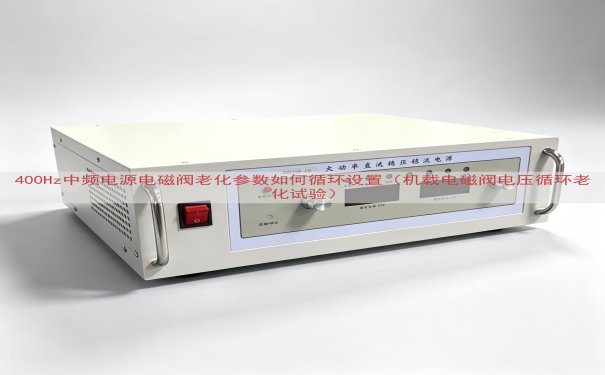

山东运电气有限公司的400Hz中频电源具有可编程电压循环功能。该电源支持设定各阶段时间和电压值。内置定时器可精确控制循环次数。输出波形为梯形波。该设备适用于机载电磁阀老化试验。电源额定容量通常选择5kVA。输出电压稳定度控制在±1%以内。频率稳定度达到±0.1%。

循环设置参数在电源界面中按步骤输入。设置完成后先运行一次手动测试。确认波形正确后再启动自动老化程序。试验期间电源显示当前循环次数。若出现故障则自动停机。试验完成后保存数据。
