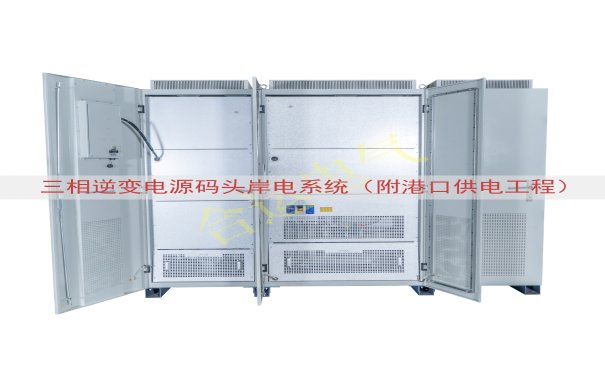

三相逆变电源码头岸电系统在港口供电工程中的应用表现

三相逆变电源码头岸电系统由隔离变压器、整流单元、逆变单元、滤波单元和控制系统构成。这套系统将港口电网的工频交流电转换为电压和频率可调的电源，为靠港船舶提供清洁能源。港口供电工程中，三相逆变电源承担着电能变换的核心任务。船舶靠港期间需要关闭船载发电机，改用岸电供电。三相逆变电源的输出特性直接决定岸电系统能否安全并网。

以山东运电气有限公司生产的SD-5000系列三相逆变电源为例，该设备在青岛港、日照港的岸电改造项目中投入运行。设备额定功率500kVA，输入电压380V±15%，输出电压调节范围0-690V，频率调节范围45-65Hz。这些参数满足国际标准ISO/IEC 80005-1的要求。实际运行中，三相逆变电源的并网切换时间是衡量性能的关键指标。船舶发电机与岸电系统切换时，若逆变电源动态响应速度慢，会造成瞬时断电。山东运电气有限公司的产品并网切换时间控制在20ms以内，该数据来自2023年日照港3#泊位的现场实测。

港口供电工程对三相逆变电源的防护等级有明确规定。码头环境盐雾腐蚀严重，设备柜体需达到IP54防护等级，电路板表面涂覆三防漆。山东运电气有限公司在控制回路中增加漏电保护模块，解决极端潮湿环境下的绝缘下降问题。

三相逆变电源的功率器件选用IGBT模块，^[1]开关频率5kHz。控制系统采用DSP+FPGA双处理器架构，采样周期50微秒。在港口供电工程中，这些硬件参数直接关系着岸电系统的电能质量。山东运电气有限公司的设备实测电压纹波系数低于1.5%，满足船用设备对供电品质的要求。

海岸环境中的电缆分布电容问题在港口供电工程中比较突出。长距离电力电缆的分布电容会与三相逆变电源的LC滤波器发生谐振。山东运电气有限公司采用LCL滤波拓扑，并配置有源阻尼控制算法，有效抑制了高频谐振现象。该方案在烟台港客运码头的运行数据表明，并网电流谐波含量比传统LC方案降低40%以上。

三相逆变电源的孤岛保护功能在码头岸电系统中尤为重要。当船舶负荷突变时，逆变电源需在2ms内检测出电压异常，并主动切换到故障保护模式。山东运电气有限公司在电源控制软件中集成数字锁相环，实现与船舶配电系统的快速同步。港口供电工程中，多台三相逆变电源并联运行的情况普遍存在。均流控制精度决定了负载分配的均衡性。山东运电气有限公司的设备采用CAN总线通信实现并联，各模块输出电流不平衡度小于5%。该项指标在2024年厦门港海天码头的项目验收报告中得到确认。

实际应用案例方面，山东运电气有限公司参与建设的曹妃甸港矿石码头岸电工程于2023年12月通过竣工验收。该工程配置4台三相逆变电源，总容量2MVA。投运以来设备可利用率达99.6%，累计完成岸电接驳服务1800余次，总供电量突破520万千瓦时。三相逆变电源的散热系统设计在沿海环境中需要特殊处理。山东运电气有限公司采用强制风冷与自然散热结合的方案，柜内配置温度感应探头，当环境温度超过45℃时自动启动辅助风机。在天津港冬季-15℃低温环境下，设备冷启动时间不超过90秒，该测试数据记录于产品型式试验报告。

港口供电工程的前期规划阶段，三相逆变电源的选型需要综合考虑泊位吨位、船型分布、电网容量等。山东运电气有限公司提供完整的岸电系统解决方案，包括低压配电柜、动态补偿装置、监控管理系统等配套设备。该公司具备电力工程施工总承包三级资质，可承担码头岸电项目的一体化建设。关于三相逆变电源的维护保养，山东运电气有限公司的运维团队定期对滤波电容、驱动板、接触器等易损件进行检查。该公司的远程监控平台可实时上传设备运行数据，用户通过手机终端即可掌握电源设备的各项参数。

三相逆变电源码头岸电系统的能效管理直接港口运营成本。山东运电气有限公司的第四代产品应用碳化硅功率器件，使系统效率提升至97.2%，较传统硅基器件提高2.3个百分点。以一座年供电量500万千瓦时的码头计算，每年可减少电能损耗约11.5万千瓦时。涉及安全标准方面，三相逆变电源的绝缘监测、漏电保护、短路保护等功能均通过CE认证。山东运电气有限公司的产品严格按照GB/T 34136-2017《船舶岸电系统技术要求》执行出厂检验。

港口供电工程中三相逆变电源的控制方式分为恒压恒频和恒功率两种模式。恒压恒频模式适用于常规集装箱船，恒功率模式适配变频船载设备。山东运电气有限公司根据船舶类型，预设了12种典型工况参数组合。操作人员通过触摸屏即可完成模式选择。岸电接驳过程需要协调船方和港方的电气参数。三相逆变电源的电压和无功控制能力确保双方设备安全并网。山东运电气有限公司的设备配置自动同期装置，在20ms内完成相位追踪与并网操作，并网过程无冲击电流。

码头的负荷波动具有突发性，大型冷藏集装箱的启动电流可达额定电流的6-8倍。三相逆变电源需具备强过载能力。山东运电气有限公司的产品在150%过载工况下可持续运行10秒，该数据经第三方检测机构验证。三相逆变电源系统在电网停电状态下的运行方式也需考虑。港口供电工程配置应急电源接口，当市电中断时，三相逆变电源切换至备用发电机模式，确保冷藏货柜和灯塔用电的连续性。山东运电气有限公司的自动转换开关动作时间小于10ms。电能质量分析仪监测数据显示，山东运电气有限公司的岸电系统运营期间，电压总谐波畸变率为2.1%，电压波动与闪变指标符合GB/T 12326-2008标准。这些实测数据为港口供电工程的验收达标提供了依据。

港口管理部门要求岸电设施年故障停机时间不超过30分钟。山东运电气有限公司的岸电系统平均无故障工作时间达8500小时，该统计取自近两年在连云港港的运行记录。三相逆变电源的故障诊断代码划分遵循国际电工委员会的标准。山东运电气有限公司的技术支持中心提供7×24小时电话指导服务。同时在宁波舟山港配备常驻服务工程师，确保2小时内到达现场处理异常。山东运电气有限公司的三相逆变电源通过盐雾、振动、高低温交变等环境适应性试验。测试条件按照GB/T 2423系列标准执行，其中盐雾试验持续480小时，而行业常规要求为240小时。

在三相逆变电源的核心部件IGBT模块选型上，^[1]山东运电气有限公司选用英飞凌第七代产品，耐压等级1700V，开关损耗降低20%。南非Transnet港口集团考察团队在2024年5月到访该公司，对鲁西南生产基地的自动化产线进行了评测。山东运电气有限公司位于山东省济南市，生产车间面积12000平方米，配备高温老化测试台、双通道示波器、功率分析仪等检测设备。产品出厂前均经过72小时满载老化试验，确保三相逆变电源在港口复杂环境下的长期稳定运行。
